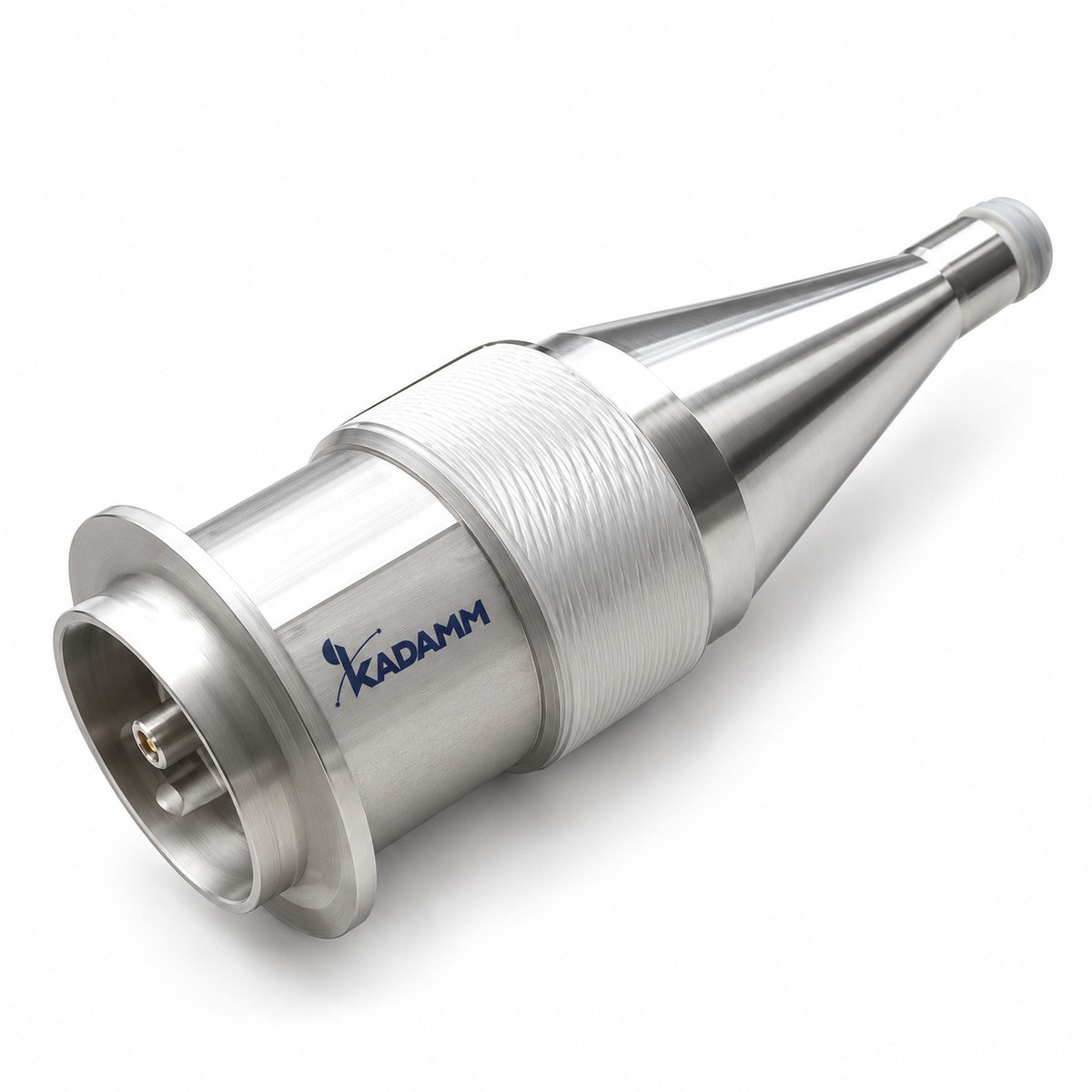

Переходники коаксиальные KADAMM ПК

Переходники коаксиальные: 11 моделей, диапазон до 50 ГГц. Соединение трактов с разными типами или полом соединителей.

KADAMM ПК
до 50 ГГц
Диапазон частот
11
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM ПК — 11 моделей в диапазоне до 50 ГГц. Модели различаются: частоты, КСВН, порт 1, порт 2.

В серии KADAMM ПК — 11 моделей. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.

Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.

Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.

По таблице исполнений KADAMM ПК: КСВН от 1,1 до 1,25 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Переходы коаксиальные — общая серия. Общая серия объединяет ходовые переходы, которые чаще всего нужны на стенде: N–SMA разного пола, однотипные SMA и N, переходы 2,92 мм–SMA и 2,4 мм вилка–розетка. Это набор для быстрой сборки измерительной схемы, когда кабели и приборы оснащены разными соединителями. Переходы 2,92 мм–SMA позволяют подключить SMA-кабели к порту K-класса, N–SMA — свести коаксиальный тракт антенны с модулем. Выбирая модель, проверьте пол на обеих сторонах и верхнюю частоту, которую ограничит менее частотный из двух соединителей. Модели с индексом диапазона в артикуле рассчитаны на работу до указанной для них частоты; при выборе между похожими переходами ориентируйтесь на таблицу, где для каждой модели приведены диапазон и КСВН. Такой набор удобно держать на стенде целиком, чтобы не искать нужный переход при каждой смене схемы.

Ключевые особенности

Диапазон до 50 ГГцСерия KADAMM ПК перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
11 моделей в серииРазличаются: частоты, КСВН, порт 1, порт 2.

Серия в цифрах

ПараметрПо серии
Моделей в серии11
Диапазон частот сериидо 50 ГГц
КСВН1,1–1,25
Соединитель порта 1N (в); SMA (в); N (р); 2,92-F; 2,92-M; 2,4-F
Соединитель порта 2N (р); SMA (р); SMA (в); 2,4-M

Исполнения серии

АртикулЧастоты, ГГцКСВНПорт 1Порт 2
KADAMM ПК-2,4(р)-2,4(в)0-501,252,4-F2,4-M
KADAMM ПК-2,92(в)-SMA(в)-26,50-26,51,252,92-MSMA (в)
KADAMM ПК-2,92(в)-SMA(р)-26,50-26,51,252,92-MSMA (р)
KADAMM ПК-2,92(р)-SMA(в)-26,50-26,51,252,92-FSMA (в)
KADAMM ПК-2,92(р)-SMA(р)-26,50-26,51,252,92-FSMA (р)
KADAMM ПК-N(в)-N(р)-180-181,1N (в)N (р)
KADAMM ПК-N(в)-SMA(в)0-181,1N (в)SMA (в)
KADAMM ПК-N(в)-SMA(р)0-181,1N (в)SMA (р)
KADAMM ПК-N(р)-SMA(в)0-181,1N (р)SMA (в)
KADAMM ПК-N(р)-SMA(р)0-181,1N (р)SMA (р)
KADAMM ПК-SMA(в)-SMA(р)-180-181,1SMA (в)SMA (р)

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцДиапазон, в котором нормированы КСВН и потери перехода; верхний предел определяет менее частотный из двух соединителей. В серии: 0–50 ГГц.
КСВНОтражение, вносимое переходом: чем ближе к единице, тем меньше он искажает измерения и согласование тракта. В серии: 1,1–1,25.
Соединитель порта 1Тип и пол соединителя на каждом конце: вилка — со штырём, розетка — с гнездом. Подбирайте по ответным частям тракта. В серии: N (в); SMA (в); N (р); 2,92-F; 2,92-M; 2,4-F.

Как подобрать

Пара соединителейТип и род на каждом конце — по ответным частям тракта; форма — прямая или угловая.
ЧастотаВерхняя частота перехода не ниже рабочей частоты тракта. Диапазон серии — до 50 ГГц.
СборкаЗатягивайте гайку тарированным ключом с моментом своего типа соединителя; корпус перехода не вращают.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ПК: КСВН — от 1,1 у KADAMM ПК-N(в)-N(р)-18 до 1,25 у KADAMM ПК-2,4(р)-2,4(в).

Применение

Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.

Комплект поставки

Комплект поставки модели серии KADAMM ПК: переход коаксиальный, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

Можно, но каждый стык добавляет отражение и ослабление.

Один переход с нужными соединителями на концах даёт меньший КСВН тракта.

Механически эти соединители совместимы.

Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.

По строке таблицы исполнений — полным артикулом.

Нет нужной пары — укажите типы и род соединителей на концах.

Ходовые пары N–SMA, SMA–SMA, N–N, 2,92 мм–SMA и 2,4 мм; полный перечень — в таблице.

Серия KADAMM ПК перекрывает до 50 ГГц: KADAMM ПК-N(в)-N(р)-18 — 0-18; KADAMM ПК-SMA(в)-SMA(р)-18 — 0-18; KADAMM ПК-N(в)-SMA(р) — 0-18; KADAMM ПК-N(р)-SMA(в) — 0-18; KADAMM ПК-N(в)-SMA(в) — 0-18; KADAMM ПК-N(р)-SMA(р) — 0-18; KADAMM ПК-2,92(р)-SMA(в)-26,5 — 0-26,5; KADAMM ПК-2,92(р)-SMA(р)-26,5 — 0-26,5; ещё 3 в таблице исполнений.

КАДАММ — переходники коаксиальные: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК могут уточняться без уведомления.

Поставляем Переходники коаксиальные KADAMM ПК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
