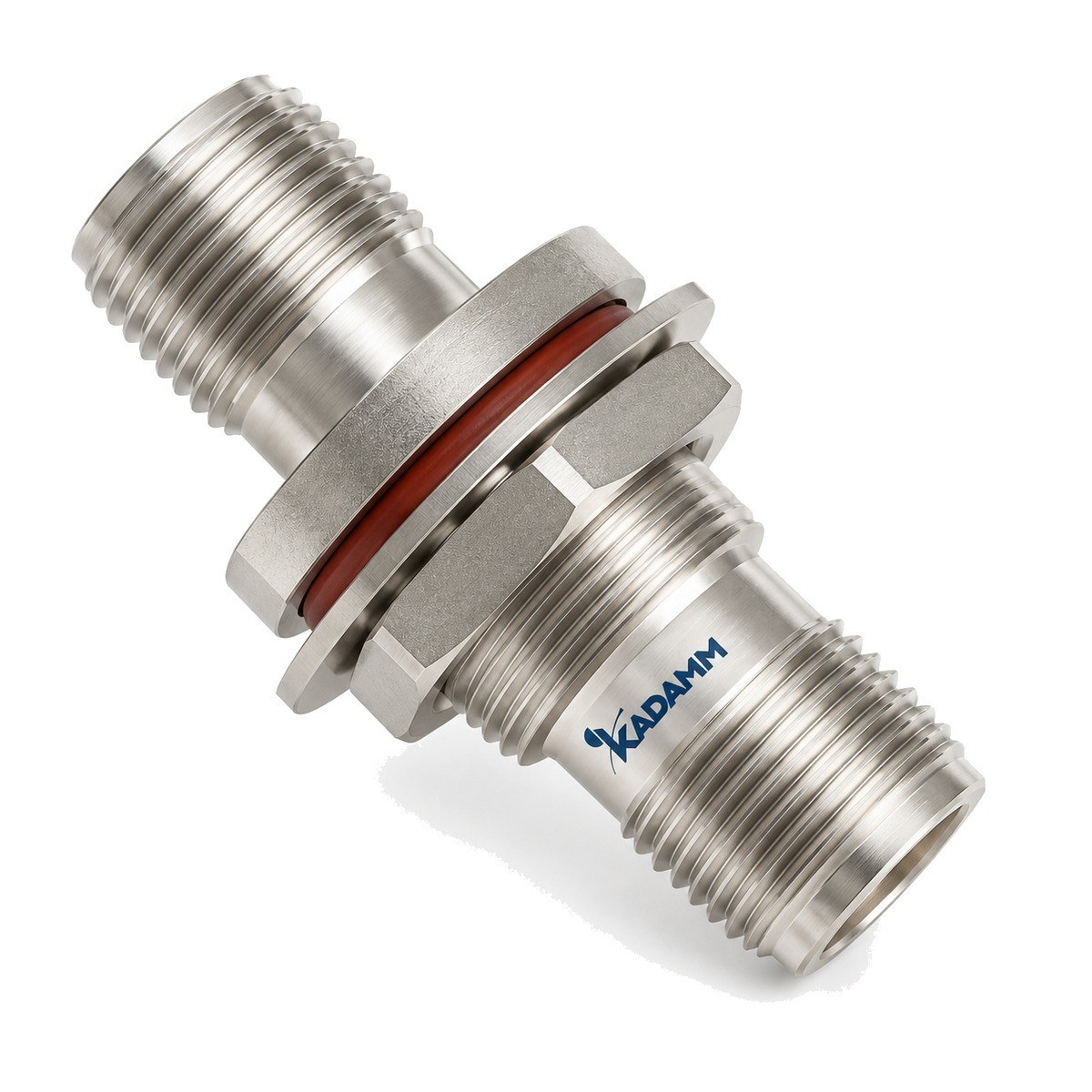

Переходники коаксиальные 1,85 мм–1,85 мм KADAMM ПК-1,85-1,85

Серия KADAMM ПК-1,85-1,85 — 8 моделей в диапазоне до 67 ГГц, соединители 1,85 мм. Модели различаются: описание.

В серии KADAMM ПК-1,85-1,85 — 8 моделей. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.

Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.

Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.

Однотипные переходы 1,85 мм. Переходы 1,85 мм–1,85 мм меняют пол соединителя в тракте, где работают анализаторы и модули класса 1,85 мм. Поскольку 1,85 мм механически стыкуется с 2,4 мм, такой переход нередко стоит на границе между приборами двух поколений, но его основная роль — сохранить единый тип линии по всему тракту. Корпус из нержавеющей стали держит резьбу при многократных стыковках, а воздушная линия обеспечивает малое отражение во всём диапазоне. Выбирая модель, учитывайте, какой пол нужен на каждом конце, и не забывайте, что стыковать 1,85 мм с 2,4 мм допустимо, но предел соединения задаст 2,4 мм. Типичное место такого перехода — тестовые кабели и коммутационные матрицы установок проверки модулей миллиметрового диапазона, где каждое перестроение схемы без него потребовало бы смены кабеля.

Указаны у части моделей серии; у остальных параметр не нормируется.

Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.

Комплект поставки модели серии KADAMM ПК-1,85-1,85: переход коаксиальный, паспорт изделия.
