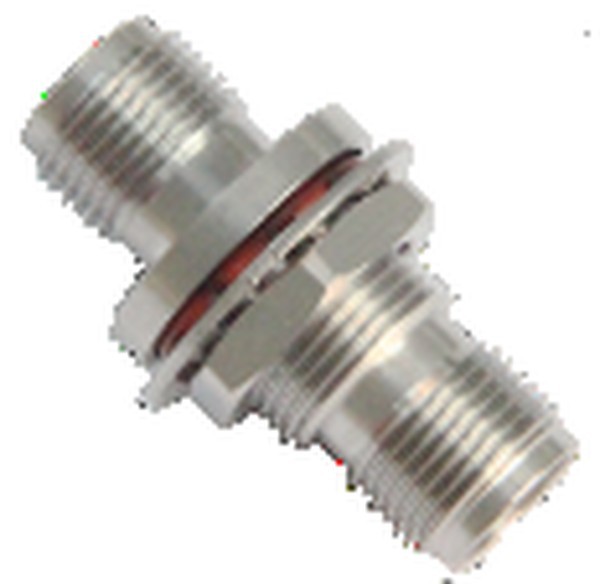

Переходники коаксиальные 1,85 мм–2,4 мм: 11 моделей, диапазон до 50 ГГц. Соединение трактов с разными типами или полом соединителей.
Серия KADAMM ПК-1,85-2,4 — 11 моделей в диапазоне до 50 ГГц, соединители 1,85 мм, 2,4 мм. Модели различаются: средняя мощность, КСВН, описание, температура, корпус.
В серии KADAMM ПК-1,85-2,4 — 11 моделей. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.
Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.
Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.
По таблице исполнений KADAMM ПК-1,85-2,4: КСВН от 1,2 до 1,25; допустимая мощность 15 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Переходы 1,85 мм–2,4 мм. Классы 1,85 мм и 2,4 мм механически стыкуются напрямую, но переход между ними всё равно нужен: он меняет пол, убирает износ с порта и даёт аккуратный стык, когда оборудование одного класса работает с оснасткой другого. Например, тестовый кабель 2,4 мм с вилкой и модуль с вилкой 1,85 мм соединяют переходом розетка–розетка. Верхний предел такой пары задаёт 2,4 мм. Корпус из нержавеющей стали рассчитан на многократные подключения в лаборатории. Такой переход удобен, когда в одной лаборатории работают приборы разных поколений: анализатор с портами 2,4 мм и головки расширения или модули с 1,85 мм. Он позволяет собрать схему без поиска кабеля нужного класса. Сочетания пола и диапазон частот приведены в таблице серии. Корпус перехода короткий, поэтому он мало удлиняет тракт и почти не добавляет потерь.
| Параметр | По серии |
|---|---|
| Моделей в серии | 11 |
| Диапазон частот серии | до 50 ГГц |
| Средняя мощность | 15 Вт |
| КСВН | 1,2–1,25 |
| Описание | 1,85 |
| Рабочая температура | -55–165 °C |
| Внешний проводник (материал / покрытие) | пассивированная нержавеющая сталь |
| Волновое сопротивление, Ом | 50 Ом |
| Материал корпуса | нержавеющая сталь |
| Ресурс соединений, циклов | 500 циклов |
| Артикул | Средняя мощность, Вт | КСВН | Описание | Температура, °C | Корпус | Волновое сопротивление, Ом | Материал корпуса | Ресурс соединений, циклов |
|---|---|---|---|---|---|---|---|---|
| KADAMM ПК-1,85(в)-2,4(в) | — | 1,2 | 1,85 мм (в) – 2,4 мм (в) | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(в)-2,4(в)-У | — | 1,25 | 1,85 мм (в) – 2,4 мм (в), угловой | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(в)-2,4(р) | — | 1,2 | 1,85 мм (в) – 2,4 мм (р) | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(в)-2,4(р)-2 | 15 | 1,25 | 1,85 мм (вилка) — 2,4 мм (розетка) | −55…+165 | — | 50 | нержавеющая сталь | 500 |
| KADAMM ПК-1,85(в)-2,4(р)-У | — | 1,25 | 1,85 мм (в) – 2,4 мм (р), угловой | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(р)-2,4(в) | — | 1,2 | 1,85 мм (р) – 2,4 мм (в) | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(р)-2,4(в)-2 | 15 | 1,25 | 1,85 мм (розетка) — 2,4 мм (вилка) | −55…+165 | — | 50 | нержавеющая сталь | 500 |
| KADAMM ПК-1,85(р)-2,4(в)-У | — | 1,25 | 1,85 мм (р) – 2,4 мм (в), угловой | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(р)-2,4(р) | — | 1,2 | 1,85 мм (р) – 2,4 мм (р) | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
| KADAMM ПК-1,85(р)-2,4(р)-2 | 15 | 1,25 | 1,85 мм (розетка) — 2,4 мм (розетка) | −55…+165 | — | 50 | нержавеющая сталь | 500 |
| KADAMM ПК-1,85(р)-2,4(р)-У | — | 1,25 | 1,85 мм (р) – 2,4 мм (р), угловой | -55–+165 | пассивированная нержавеющая сталь | — | — | — |
Предельные значения: КСВН — не более; ресурс соединений — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–50 |
| Параметр | Что означает |
|---|---|
| КСВН | Отражение, вносимое переходом: чем ближе к единице, тем меньше он искажает измерения и согласование тракта. В серии: 1,2–1,25. |
| Описание | Расшифровка исполнения: типы и пол соединителей, форма корпуса (прямой, угловой, проходной, тройник). В серии: 1,85. |
| Внешний проводник (материал / покрытие) | Материал корпуса и покрытие: нержавеющая сталь стойче к износу резьбы и частым стыковкам, латунь с покрытием — для стационарного монтажа. В серии: пассивированная нержавеющая сталь. |
| Рабочая температура, °C | Диапазон температур, в котором сохраняются механические и электрические характеристики. В серии: -55–165 °C. |
Выбор внутри серии KADAMM ПК-1,85-2,4: КСВН — от 1,2 у KADAMM ПК-1,85(в)-2,4(в) до 1,25 у KADAMM ПК-1,85(р)-2,4(р)-2.
Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.
Комплект поставки модели серии KADAMM ПК-1,85-2,4: переход коаксиальный, паспорт изделия.
Можно, но каждый стык добавляет отражение и ослабление.
Один переход с нужными соединителями на концах даёт меньший КСВН тракта.
Механически эти соединители совместимы.
Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.
По строке таблицы исполнений — полным артикулом.
Нет нужной пары — укажите типы и род соединителей на концах.
Чтобы согласовать пол частей и защитить порты от износа; прямое сочленение возможно, когда пол совпадает.
Все 11 моделей серии KADAMM ПК-1,85-2,4 работают в диапазоне до 50 ГГц.
У всех 11 моделей серии KADAMM ПК-1,85-2,4: Диапазон частот, ГГц — 0–50.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК-1,85-2,4 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК-1,85-2,4 могут уточняться без уведомления.
Поставляем Переходники коаксиальные 1,85 мм–2,4 мм KADAMM ПК-1,85-2,4 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
