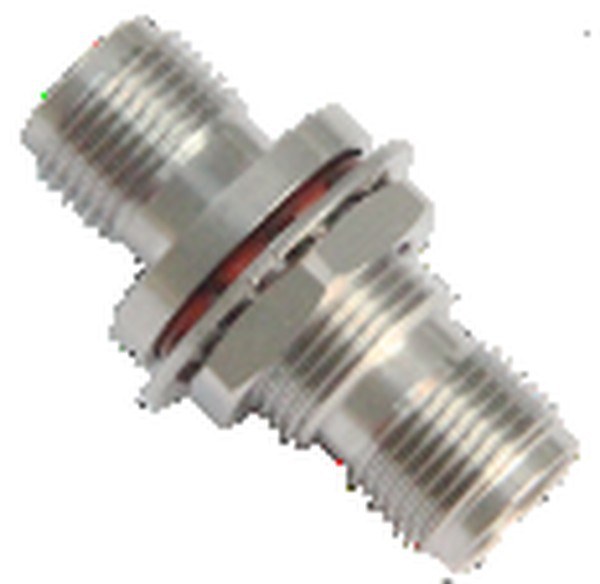

Переходники коаксиальные 2,4 мм–2,92 мм: 8 моделей, диапазон до 40 ГГц. Соединение трактов с разными типами или полом соединителей.
Серия KADAMM ПК-2,4-2,92 — 8 моделей в диапазоне до 40 ГГц, соединители 2,4 мм, 2,92 мм. Модели различаются: КСВН, описание, волновое сопротивление, ресурс соединений.
В серии KADAMM ПК-2,4-2,92 — 8 моделей. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.
Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.
Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.
По таблице исполнений KADAMM ПК-2,4-2,92: КСВН от 1,15 до 1,25 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Переходы 2,4 мм–2,92 мм. Одна из самых востребованных измерительных пар: анализаторы и тестовые кабели класса 2,4 мм и модули, компоненты, кабельные сборки на 2,92 мм. Соединители несовместимы механически, поэтому переход нужен в любой схеме, где они встречаются. Рабочий предел ограничивает 2,92 мм. Переход вилка–розетка нужного пола обычно постоянно стоит на тестовом кабеле — так калибровка выполняется сразу в плоскости 2,92 мм. Переход нужен в любой лаборатории, где есть анализатор с портами 2,4 мм и изделия K-класса: усилители, фильтры, смесители спутниковой и радиорелейной связи. Сторону 2,92 мм можно подключать и к SMA-изделиям, но для таких подключений её считают изнашиваемой: переход заменяют, когда КСВН при контрольном измерении начинает расти. Корпус выполнен из нержавеющей стали, рассчитанной на частые стыковки в лаборатории.
| Параметр | По серии |
|---|---|
| Моделей в серии | 8 |
| Диапазон частот серии | до 40 ГГц |
| КСВН | 1,15–1,25 |
| Описание | 2,4 |
| Волновое сопротивление, Ом | 50 Ом |
| Ресурс соединений, циклов | 500 циклов |
| Артикул | КСВН | Описание | Волновое сопротивление, Ом | Ресурс соединений, циклов |
|---|---|---|---|---|
| KADAMM ПК-2,4(в)-2,92(в) | 1,15 | 2,4 мм (вилка) — 2,92 мм (вилка) | 50 | 500 |
| KADAMM ПК-2,4(в)-2,92(в)-У | 1,25 | 2,4 мм (в) – 2,92 мм (в), угловой | — | — |
| KADAMM ПК-2,4(в)-2,92(р) | 1,15 | 2,4 мм (вилка) — 2,92 мм (розетка) | 50 | 500 |
| KADAMM ПК-2,4(в)-2,92(р)-У | 1,25 | 2,4 мм (в) – 2,92 мм (р), угловой | — | — |
| KADAMM ПК-2,4(р)-2,92(в) | 1,15 | 2,4 мм (розетка) — 2,92 мм (вилка) | 50 | 500 |
| KADAMM ПК-2,4(р)-2,92(в)-У | 1,25 | 2,4 мм (р) – 2,92 мм (в), угловой | — | — |
| KADAMM ПК-2,4(р)-2,92(р) | 1,2 | 2,4 мм (розетка) — 2,92 мм (розетка) | 50 | 500 |
| KADAMM ПК-2,4(р)-2,92(р)-У | 1,25 | 2,4 мм (р) – 2,92 мм (р), угловой | — | — |
Предельные значения: КСВН — не более; ресурс соединений — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| Внешний проводник (материал / покрытие) | пассивированная нержавеющая сталь |
| Рабочая температура, °C | -60–+165 |
| Параметр | Что означает |
|---|---|
| КСВН | Отражение, вносимое переходом: чем ближе к единице, тем меньше он искажает измерения и согласование тракта. В серии: 1,15–1,25. |
| Описание | Расшифровка исполнения: типы и пол соединителей, форма корпуса (прямой, угловой, проходной, тройник). В серии: 2,4. |
Выбор внутри серии KADAMM ПК-2,4-2,92: КСВН — от 1,15 у KADAMM ПК-2,4(в)-2,92(в) до 1,25 у KADAMM ПК-2,4(р)-2,92(р)-У.
Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.
Комплект поставки модели серии KADAMM ПК-2,4-2,92: переход коаксиальный, паспорт изделия.
Можно, но каждый стык добавляет отражение и ослабление.
Один переход с нужными соединителями на концах даёт меньший КСВН тракта.
Механически эти соединители совместимы.
Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.
По строке таблицы исполнений — полным артикулом.
Нет нужной пары — укажите типы и род соединителей на концах.
Размеры подобраны так, чтобы исключить сочленение прецизионного 2,4 мм с семейством SMA.
Все 8 моделей серии KADAMM ПК-2,4-2,92 работают в диапазоне до 40 ГГц.
У всех 8 моделей серии KADAMM ПК-2,4-2,92: Диапазон частот, ГГц — 0–40; Внешний проводник (материал / покрытие) — пассивированная нержавеющая сталь; Рабочая температура, °C — -60–+165.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК-2,4-2,92 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК-2,4-2,92 могут уточняться без уведомления.
Поставляем Переходники коаксиальные 2,4 мм–2,92 мм KADAMM ПК-2,4-2,92 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
