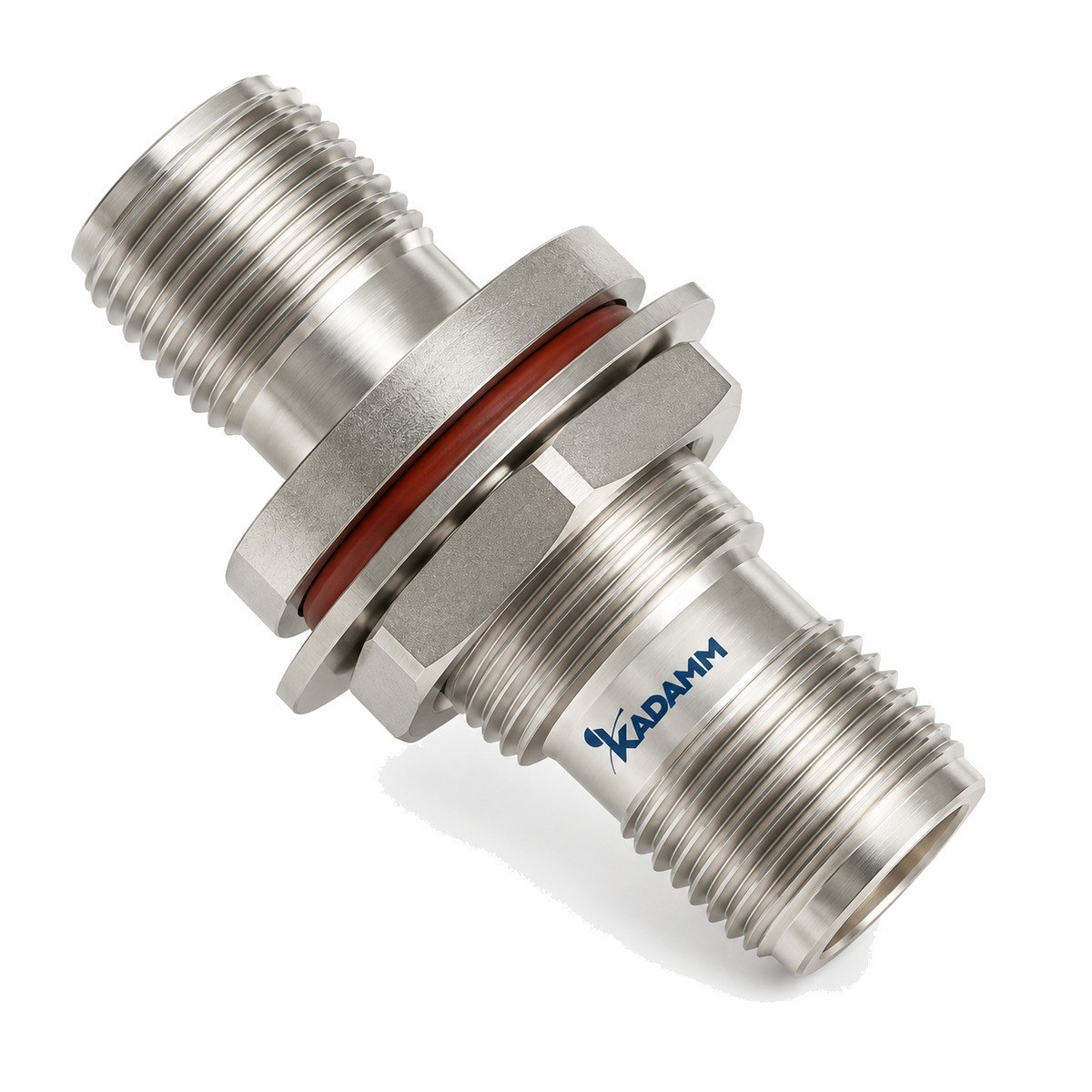

Переходники коаксиальные SC–SC: 4 модели, диапазон до 11 ГГц. Соединение трактов с разными типами или полом соединителей.
Серия KADAMM ПК-SC-SC — 4 модели в диапазоне до 11 ГГц. Модели различаются: описание.
В серии KADAMM ПК-SC-SC — 4 модели. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.
Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.
Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.
Однотипные переходы SC. Переходы SC–SC применяются в трактах повышенной мощности на соединителях SC, которые крупнее N. В серии есть прямые переходы разного пола и угловое исполнение для разворота линии. Большое сечение SC повышает допустимую мощность и электрическую прочность, поэтому эти переходы встречаются в передающих трактах и физической аппаратуре. С N соединитель SC не сочленяется; при модернизации тракта используйте межтиповой переход. Внутренняя линия SC крупнее, чем у N, поэтому при той же мощности плотность тока на контактах ниже и нагрев меньше. Переходы SC встречаются в передатчиках радионавигации, мощных испытательных установках и в оборудовании, разработанном под этот стандарт. Угловое исполнение помогает развернуть жёсткий толстый кабель у ввода в шкаф. При монтаже обе гайки затягивают ключом и проверяют, что кабель не тянет переход вбок.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 11 ГГц |
| Описание | SC (в) – SC (в); SC (в) – SC (р); SC (р) – SC (р); SC (в) – SC (р), угловой |
| Артикул | Описание |
|---|---|
| KADAMM ПК-SC(в)-SC(в) | SC (в) – SC (в) |
| KADAMM ПК-SC(в)-SC(р) | SC (в) – SC (р) |
| KADAMM ПК-SC(в)-SC(р)-У | SC (в) – SC (р), угловой |
| KADAMM ПК-SC(р)-SC(р) | SC (р) – SC (р) |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–11 |
| КСВН, не более | 1,25 |
| Внешний проводник (материал / покрытие) | пассивированная нержавеющая сталь |
| Рабочая температура, °C | -55–+165 |
| Параметр | Что означает |
|---|---|
| Описание | Расшифровка исполнения: типы и пол соединителей, форма корпуса (прямой, угловой, проходной, тройник). В серии: SC (в) – SC (в); SC (в) – SC (р); SC (р) – SC (р); SC (в) – SC (р), угловой. |
Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.
Комплект поставки модели серии KADAMM ПК-SC-SC: переход коаксиальный, паспорт изделия.
Можно, но каждый стык добавляет отражение и ослабление.
Один переход с нужными соединителями на концах даёт меньший КСВН тракта.
Механически эти соединители совместимы.
Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.
По строке таблицы исполнений — полным артикулом.
Нет нужной пары — укажите типы и род соединителей на концах.
Да, в серии есть угловое исполнение вилка–розетка.
Все 4 модели серии KADAMM ПК-SC-SC работают в диапазоне до 11 ГГц.
У всех 4 модели серии KADAMM ПК-SC-SC: Диапазон частот, ГГц — 0–11; КСВН — 1,25; Внешний проводник (материал / покрытие) — пассивированная нержавеющая сталь; Рабочая температура, °C — -55–+165.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК-SC-SC — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК-SC-SC могут уточняться без уведомления.
Поставляем Переходники коаксиальные SC–SC KADAMM ПК-SC-SC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
