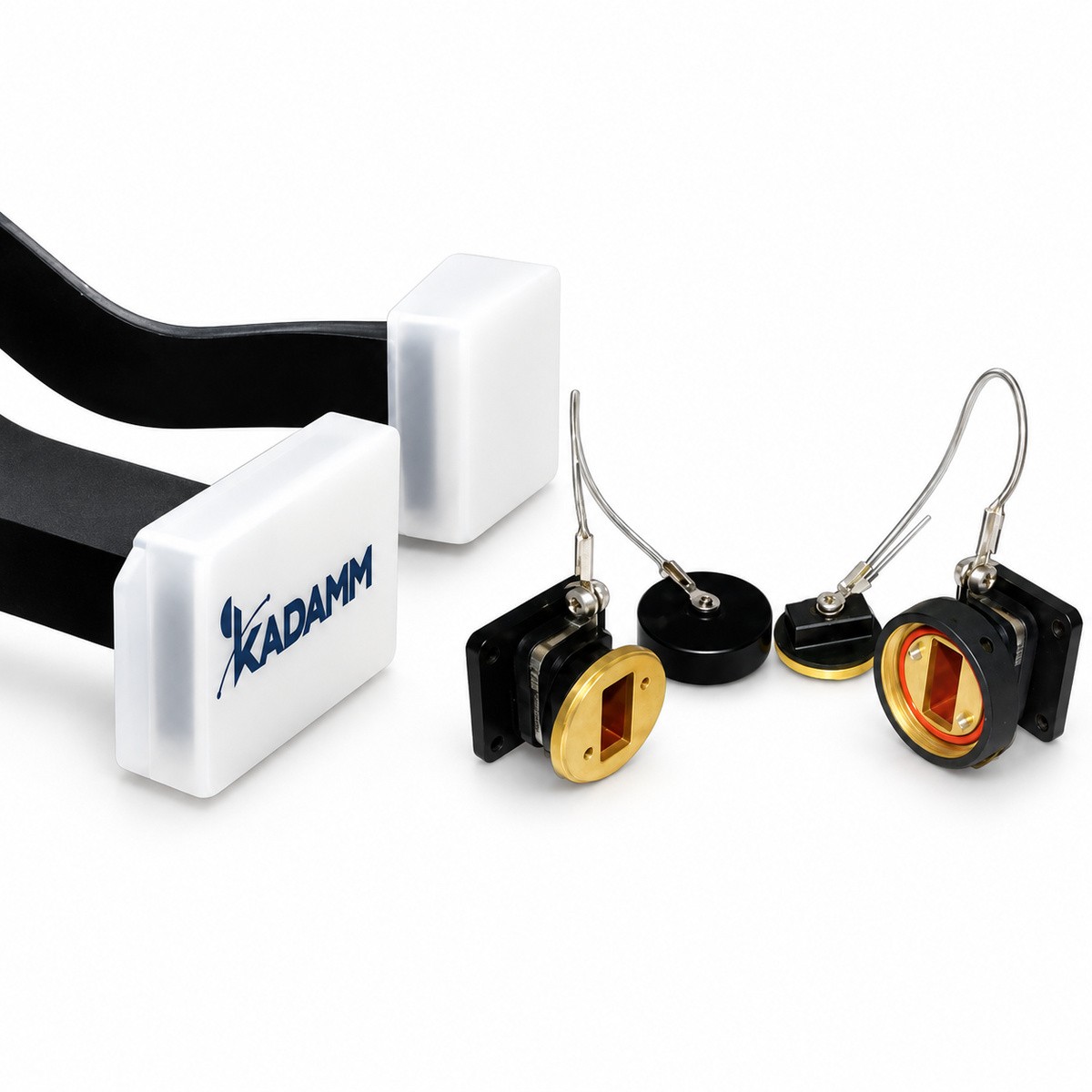

Соединители волноводные быстросъёмные: 14 моделей в диапазоне 2,6 – 50 ГГц. Быстросъёмные соединители волноводов без винтов и гаек.
Серия KADAMM ВБС — 14 моделей в диапазоне 2,6 – 50 ГГц. Модели различаются: частоты, волновод.
Быстросъёмный соединитель стягивает два фланца волновода хомутом или замком без болтов: тракт собирают и разбирают за секунды, что удобно на стендах и при частой перекоммутации.
В серии KADAMM ВБС — 14 моделей; типоразмер, диапазон, КСВН, потери и длина — в таблице. Тип фланца и пылезащитную крышку уточняйте у менеджера.
Быстросъёмный соединитель стягивает два волноводных фланца хомутом или замком без винтов. Тракт собирают и разбирают быстро и без инструмента — это удобно на стендах и при частой перекоммутации.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.
Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.
Быстросъёмный соединитель стыкует фланцы без болтов — для трактов, которые часто разбирают.
Соединитель — короткая волноводная секция с фланцами под замковое соединение. Замок обеспечивает равномерное прижатие фланцев по всему периметру, а центрирующие элементы совмещают окна.
Электрическая непрерывность стыка обеспечивается равномерным прижатием контактных поверхностей. Замок даёт повторяемое усилие, поэтому отражение стыка сохраняется от сборки к сборке.
| Параметр | По серии |
|---|---|
| Моделей в серии | 14 |
| Диапазон частот серии | 2,6 – 50 ГГц |
| Типоразмер волновода | по таблице исполнений (вариантов: 14) |
| Артикул | Частоты, ГГц | Волновод |
|---|---|---|
| KADAMM ВБС-WR112 | 6,57-9,99 | WR112 |
| KADAMM ВБС-WR137 | 5,38-8,17 | WR137 |
| KADAMM ВБС-WR159 | 4,64-7,05 | WR159 |
| KADAMM ВБС-WR187 | 3,94-5,99 | WR187 |
| KADAMM ВБС-WR22 | 33,0-50,0 | WR22 |
| KADAMM ВБС-WR229 | 3,22-4,9 | WR229 |
| KADAMM ВБС-WR28 | 26,3-40,0 | WR28 |
| KADAMM ВБС-WR284 | 2,60-3,95 | WR284 |
| KADAMM ВБС-WR34 | 21,7-33,0 | WR34 |
| KADAMM ВБС-WR42 | 17,6-26,7 | WR42 |
| KADAMM ВБС-WR51 | 14,5-22,0 | WR51 |
| KADAMM ВБС-WR62 | 11,9-18,0 | WR62 |
| KADAMM ВБС-WR75 | 9,84-15,0 | WR75 |
| KADAMM ВБС-WR90 | 8,20-12,40 | WR90 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,05 |
| Длина, мм | 76,2 |
| Параметр | Что означает |
|---|---|
| Типоразмер волновода | Сечение волновода по стандарту WR. В серии: по таблице исполнений (вариантов: 14). |
| Диапазон частот, ГГц | Диапазон типоразмера. В серии: 2,6–50 ГГц. |
Выберите соединитель по типоразмеру волновода и фланцу.
Перед соединением фланцы очищают; замок закрывают до фиксации. При длительном хранении открытые фланцы закрывают крышками.
Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.
Комплект поставки модели серии KADAMM ВБС: изделие в упаковке, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, замок обеспечивает равномерное и повторяемое прижатие.
Уточняйте у менеджера для конкретного исполнения.
Контактные поверхности берегут от забоин и загрязнений.
Серия KADAMM ВБС перекрывает 2,6 – 50 ГГц: KADAMM ВБС-WR284 — 2,60-3,95; KADAMM ВБС-WR229 — 3,22-4,9; KADAMM ВБС-WR187 — 3,94-5,99; KADAMM ВБС-WR159 — 4,64-7,05; KADAMM ВБС-WR137 — 5,38-8,17; KADAMM ВБС-WR112 — 6,57-9,99; KADAMM ВБС-WR90 — 8,20-12,40; KADAMM ВБС-WR75 — 9,84-15,0; ещё 6 в таблице исполнений.
У всех 14 моделей серии KADAMM ВБС: КСВН — 1,05; Длина, мм — 76,2.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВБС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВБС могут уточняться без уведомления.
Поставляем Соединители волноводные быстросъёмные KADAMM ВБС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
