Pasternack PE9090 Коаксиальный переходник N вилка – TNC розетка

Код: 74538
Pasternack PE9090 Коаксиальный переходник N вилка – TNC розетка

Все товары бренда
Только оригинальные
товары бренда i

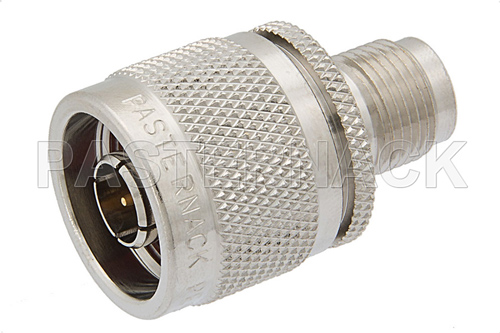

Pasternack PE9090 — коаксиальный переходник N вилка – TNC розетка.

Описание

Pasternack PE9090 — коаксиальный переходник N вилка – TNC розетка. Предназначен для соединения указанных в характеристиках интерфейсов радиочастотного тракта.

Особенности

  • Разъём 1: N вилка
  • Разъём 2: TNC розетка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Рабочая частота: 0–1000 МГц

Технические характеристики Pasternack PE9090

Разъём 1N вилка
Разъём 2TNC розетка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Рабочая частота0–1000 МГц
КСВН, не более1,5:1
Рабочее переменное напряжение, не более500 В RMS
Длина32,31 мм
Ширина19,99 мм
Высота19,99 мм
Масса37,19 г

Сравнение с похожими моделями

МодельГеометрия корпусаВолновое сопротивлениеРазъём 1
Pasternack PE9090 — эта модельпрямой50 ОмN вилка
Pasternack PE9448прямой50 ОмN вилка
Pasternack PE9130прямой50 ОмN вилка
Pasternack PE9113прямой50 ОмN вилка
Pasternack PE9314прямой50 ОмN вилка
Pasternack PE91031прямой50 ОмN розетка
Pasternack PE91033прямой50 ОмN розетка
Pasternack PE9299прямой50 ОмN вилка

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE9090. Исполнение уточняйте при заказе.

Поставляем Pasternack PE9090 Коаксиальный переходник N вилка – TNC розетка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
