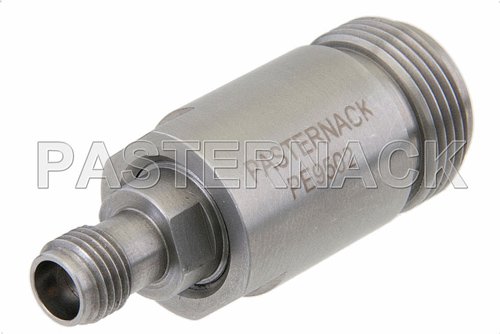

Pasternack PE9502 Коаксиальный переходник 2,4 мм розетка – N розетка

Код: 75657
Pasternack PE9502 Коаксиальный переходник 2,4 мм розетка – N розетка

Все товары бренда
Только оригинальные
товары бренда i

Pasternack PE9502 — коаксиальный переходник 2,4 мм розетка – N розетка.

Описание

Pasternack PE9502 — коаксиальный переходник 2,4 мм розетка – N розетка. Предназначен для соединения указанных в характеристиках интерфейсов радиочастотного тракта.

Особенности

  • Разъём 1: 2,4 мм розетка
  • Разъём 2: N розетка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Рабочая частота: 0–18 ГГц

Технические характеристики Pasternack PE9502

Разъём 12,4 мм розетка
Разъём 2N розетка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Рабочая частота0–18 ГГц
КСВН, не более1,15:1
Вносимые потери, не более0,22 дБ
Длина39,95 мм
Ширина15,75 мм
Масса40,37 г

Сравнение с похожими моделями

МодельГеометрия корпусаВолновое сопротивлениеРазъём 1
Pasternack PE9502 — эта модельпрямой50 Ом2,4 мм розетка
Pasternack PE9503прямой50 Ом2,4 мм розетка
Pasternack PE9436прямой50 Ом2,92 мм вилка
Pasternack PE9673прямой50 Ом2,4 мм розетка
Pasternack PE9504прямой50 Ом2,4 мм вилка
Pasternack PE9438прямой50 Ом2,92 мм розетка
Pasternack PE9674прямой50 Ом2,4 мм вилка
Pasternack PE9647прямой50 Ом2,92 мм розетка

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE9502. Исполнение уточняйте при заказе.

Поставляем Pasternack PE9502 Коаксиальный переходник 2,4 мм розетка – N розетка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
