RADIOLAB  ·  Серия MCX

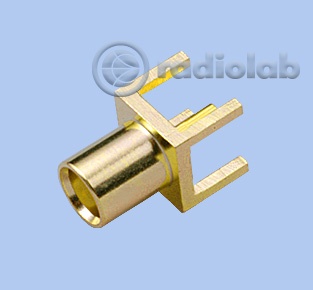

Radiolab 11-P215 — MCX-розетка для монтажа на печатную плату (PCB-mount)

ВЧ-разъём серии MCX — розетка (мама) для монтажа на печатную плату. Центральный контакт — гнездо, монтаж пайкой. Корпус и центральный контакт с позолоченным покрытием. Диэлектрик тефлон (PTFE). Конструктив — прямой. Импеданс 50 Ом. Применяется в компактной радиоаппаратуре и измерительных приборах.

MCX-разъём PCB-mount Розетка (мама) Золото + PTFE
50 Ом
Импеданс
MCX (f)
Тип
Гнездо
Центр. контакт
Печатная плата
Крепление
Золото
Покрытие
PTFE
Диэлектрик

О модели

11-P215 — MCX-розетка (Micro Coaxial), предназначенная для монтажа непосредственно на печатную плату (PCB-mount). Серия MCX появилась как уменьшенная версия SMA — она примерно в 3 раза меньше по габаритам и используется в местах, где SMA слишком крупный: компактная измерительная аппаратура, портативные радиостанции, GPS-модули, Wi-Fi/Bluetooth-карты. Корпус и центральный контакт 11-P215 имеют позолоченное покрытие — стабильный электрический контакт и стойкость к окислению. Диэлектрик из тефлона (PTFE). Конструктив прямой. Монтаж выполняется пайкой на контактные площадки печатной платы.

MCX — стандарт компактной СВЧ-техники: GPS-приёмники, мобильные модули связи, измерительные приборы карманного класса. Если ваш ВЧ-модуль не помещается с SMA — переходите на MCX.

Ключевые преимущества

Компактный — в 3 раза меньше SMA MCX-разъём занимает в разы меньше места на плате, чем SMA — критично для портативных и встраиваемых решений.
Позолоченный корпус и контакт Стойкость к окислению и стабильность ВЧ-контакта при многократных подключениях.
Тефлоновый диэлектрик PTFE стабильнее обычных пластиков по ВЧ-параметрам и термостойкости.

Технические характеристики

Электрические и механические
СерияMCX
ТипРозетка (мама)
Импеданс50 Ом
Тип центрального контактаГнездо
Способ крепленияПечатная плата (PCB-mount)
МонтажПайка
Конструктивное исполнениеПрямой
Материалы
Покрытие корпусаЗолото
Покрытие центрального контактаЗолото
ДиэлектрикТефлон (PTFE)

Сравнение с похожими моделями

MCX — компактная альтернатива SMA. Ниже — место MCX в линейке СВЧ-разъёмов общего применения.

ПараметрMCX (11-P215) ◀SMANBNC / TNC
РазмерОчень маленькийМаленькийСреднийСредний
СоединениеЗащёлка (snap-on)Резьба 1/4-36Резьба 5/8-24Байонет/Резьба
Диапазон частотДо 6 ГГцДо 18 ГГцДо 11 ГГцДо 4–11 ГГц
Сфера примененияКарманные устройства, GPS, мобильные модулиСВЧ-стендыУниверсальная связь, фидерыСтарые приборы, видео
Карточка—Смотреть→Смотреть→Смотреть→
Когда MCX — правильный выбор • MCX — компактные устройства, GPS-модули, портативные радиостанции, измерительная аппаратура карманного класса. Соединение защёлкой (snap-on) — быстро подключается.
• SMA — лабораторные СВЧ-стенды, измерительная аппаратура общего применения, диапазон до 18 ГГц.
• N — стационарные тракты, длинные фидеры, антенно-фидерные системы.

Области применения

GPS-приёмники
Подключение антенны к GPS-модулю на печатной плате — стандартный разъём приёмников и автомобильных навигаторов.
Wi-Fi / Bluetooth-карты
Внешние антенные разъёмы на компактных модулях беспроводной связи.
Портативные радиостанции
Антенный разъём на корпусе компактных трансиверов и DMR-радиостанций.
Измерительные приборы
Анализаторы спектра карманного класса, портативные КСВ-метры.
Бортовая электроника
Авионика, спецтранспорт — где не хватает места для более крупных разъёмов.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Что такое MCX и чем он отличается от SMA?MCX (Micro Coaxial) — серия миниатюрных ВЧ-разъёмов, разработанная в 1980-х как уменьшенная версия SMA. Главные отличия: MCX в ~3 раза компактнее, имеет защёлку (snap-on) вместо резьбы — это быстрее, но менее устойчиво к вибрации. Диапазон частот — до 6 ГГц (у SMA — до 18 ГГц). На печатной плате MCX занимает в разы меньше места.
Как соединяется парная вилка?Через защёлку (snap-on, push-pull): вилка просто вдавливается в розетку до щелчка, без вращения. Это быстрее, чем резьбовое соединение SMA, но MCX менее устойчив к вибрации, чем резьбовые разъёмы.
Можно ли соединить с SMA-аппаратурой?Через переходник MCX → SMA. В каталоге Radiolab отдельной позиции такого переходника может не быть — уточняйте у поставщика. Альтернатива — собрать короткий джампер с MCX-вилкой на одном конце и SMA-вилкой на другом.
Какой ВЧ-кабель подходит к MCX?MCX рассчитан на тонкие коаксиальные кабели: RG-174A/U, RG-316/U, или фирменные миниатюрные кабели типа RG-178.
Можно ли использовать как обычный разъём, не на плате?Эта конкретная модель — для PCB-mount. Для соединения кабелей друг с другом в каталоге есть отдельные кабельные MCX-разъёмы (с прижимным или обжимным монтажом на кабель).

Связанные кабели и совместимые компоненты

MCX-разъём используется с тонкими ВЧ-кабелями. Ниже — основные совместимые позиции.

Кабель Radiolab RG-174A/U PVC →Тонкий кабель Ø 2,55 мм для MCX-сборок — типовой выбор.
Кабель Radiolab RG-316/U →Тефлоновый аналог RG-174 для повышенных температур — для MCX в авионике.
Нагрузка S-611T-1WQ (SMA) →Для измерительных стендов с MCX через MCX→SMA-переходник.
Аттенюатор S-812-2WQ-10dB (SMA) →SMA-аттенюатор, через переходник используется с MCX-цепью.

Купить Radiolab 11-P215

Доставка по всей России  ·  Заводская гарантия  ·  Русскоязычная техподдержка

Поставляем Radiolab 11-P215 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
