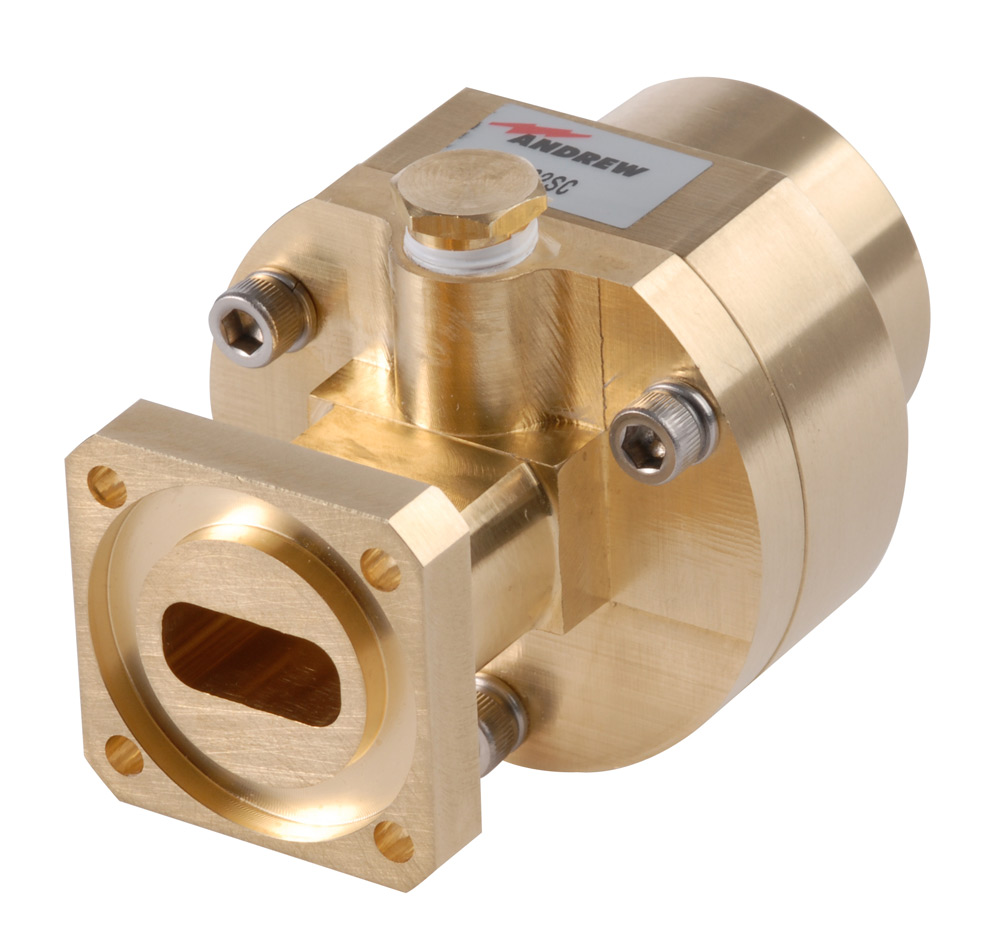

Разъем Andrew 2132SC (Commscope)
Код: 29689
4 478 ₽
Количество
шт
Звоните:
Пишите:
sales@bbrc.ru
ANDREW/COMMSCOPE · Серия HELIAX
Разъём Andrew 2132SC — 3-1/8" EIA Coupling, фланцевый разъём для высокомощных трактов
Фланцевый 3-1/8" EIA Coupling для магистральных воздушно-диэлектрических трактов высокомощного радиовещания. Стандарт EIA-339, серебряное покрытие. Для трактов с peak до 90 кВт — ТВ-передатчики, магистральные FM-вещатели, передающие центры.
HELIAX
3-1/8" EIA
Coupling
Высокомощный
3-1/8" EIA
Интерфейс
Coupling
Тип компонента
Высокомощный
Применение
Silver
Покрытие
Air
Диэлектрик
EIA-339
Стандарт
О модели
2132SC — фланцевый Coupling Element стандарта 3-1/8" EIA. Применяется в высокомощных магистральных трактах: ТВ-передатчиков, FM-вещателей большой мощности, передающих центров на КВ/УКВ. 3-1/8" EIA — крупный типоразмер EIA Flange (для трактов с peak до 90 кВт), широко применяемый в магистральных воздушно-диэлектрических коаксиальных линиях.
2132SC соединяет два фланцевых разъёма 3-1/8" EIA — например, два H11FB-302-S, или H11FB и ответный фланец антенной системы. Несмотря на отсутствие O-ring и screw-set в самом изделии (они поставляются отдельно), 2132SC — полнофункциональный коммутирующий компонент.
Ключевые преимущества
Для высокомощных трактов до 90 кВт peak
Стандарт 3-1/8" EIA — для крупных передатчиков ТВ и магистральных FM-вещателей.
Стандарт EIA-339
Универсальная совместимость с 3-1/8" EIA компонентами Andrew/CommScope и других вендоров.
Серебряное покрытие
Минимальные потери на предельной мощности и высокой температуре центрального проводника.
Газо-герметичное исполнение
Поддерживает работу с дегидратором в магистральных трактах с давлением сухого газа.
Что означают стандарты защиты
EIA Flange
Стандарт фланцевого интерфейса EIA для высокомощных воздушных коаксиальных линий передачи.
Air Dielectric
Воздушный диэлектрик — центральный проводник удерживается распорками, между ним и оплёткой воздух или сухой азот.
EIA-339
Американский отраслевой стандарт на высокомощные коаксиальные соединения.
3-1/8" EIA
Крупный типоразмер EIA Flange (~79 мм) для высокомощных трактов.
Coupling Element
Стыковочный фланец между двумя 3-1/8" EIA разъёмами.
Silver plating
Серебряное покрытие внутренних контактов.
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип компонента | Coupling Element (стыковочный фланец) |
| Интерфейс | 3-1/8" EIA Flange |
| Применение | Высокомощные магистральные тракты |
| Покрытие | Silver |
| Диэлектрик | Воздух / сухой газ |
| Стандарт | EIA-339 |
| Применение | |
|---|---|
| ТВ-передатчики высокомощные | С peak до 90 кВт |
| Магистральные FM-вещатели | На большую мощность |
| Передающие центры КВ/УКВ | Высокомощные передающие центры |
| РРЛ-станции магистрального уровня | На большие расстояния |
| Совместимость | |
|---|---|
| H11FB-302-S | 3-1/8" EIA Female для HJ11-50 — основная пара |
| BN-918710 | Полнофункциональный Coupling Element с O-ring и screw-set |
| Любые 3-1/8" EIA по EIA-339 | Универсальная совместимость |
| Дополнительно | |
|---|---|
| Точные характеристики | См. datasheet производителя |
| Соответствие | ISO 9001:2015, REACH-SVHC, RoHS |
| Поставщик в РФ | bbrc.ru (официальный поставщик CommScope) |
Области применения
Магистральные ТВ-тракты
Соединение секций трактов высокомощных ТВ-передатчиков (DVB-T2, DVB-T).
FM-радиовещание большой мощности
Магистральные FM-вещатели на мощности от 5 кВт.
Передающие центры
Соединение секций антенно-фидерных трактов в передающих центрах.
Магистральные РРЛ
Радиорелейные линии связи на большие расстояния с предельными мощностями.
Монтаж и настройка
- 1Подготовить фланцевые поверхности. Очистить от пыли, окислов и старой смазки.
- 2Установить O-ring уплотнение (поставляется отдельно или в составе BN-918710).
- 3Совместить отверстия двух фланцев. Установить болты по спецификации EIA-339.
- 4Затянуть болты крест-накрест с равномерным усилием.
- 5Если тракт работает с дегидратором: проверить давление сухого газа.
- 6Замерить VSWR полного соединения.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем 2132SC отличается от BN-918710?BN-918710 — полнофункциональный Coupling Element с O-ring и screw-set в комплекте поставки. 2132SC — только сам стыковочный элемент без уплотнений и болтов (они поставляются отдельно). Если нужен полный комплект для нового соединения — берите BN-918710. Если только заменить фланец — 2132SC.
Какие точные характеристики 2132SC?Точные значения power handling, VSWR и других характеристик 2132SC — см. в datasheet производителя. Карточка содержит общую информацию для 3-1/8" EIA Coupling компонентов. Для критичных применений уточняйте у менеджеров bbrc.ru.
Можно ли соединить 3-1/8" EIA с 1-5/8" EIA?Прямо — нет. Это разные типоразмеры EIA Flange. Соединение возможно только через переходник (reducer/adapter) 3-1/8" ↔ 1-5/8". Такие переходники поставляются отдельно по запросу.
Какие моменты затяжки для болтов 3-1/8" EIA?По стандарту EIA-339 — типично 35−40 Н·м для болтов M10. Точное значение может варьироваться в зависимости от длины болтов и материала ответных фланцев. Уточняйте по технической документации Andrew/CommScope.
Гарантии и сервис
Гарантия
1 год от производителя
При корректной установке согласно EIA-339 и моментам затяжки болтов.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Читайте также
Товар
BN-918710 — 3-1/8" EIA Coupling с O-ring и screw-set
Coupling Element для 3-1/8" EIA Flange. Идёт в комплект к H11FB-302-S.
Товар
H11FB-302-S — 3-1/8" EIA Female для HJ11-50
Флагман для HJ11-50 (4" air dielectric): 3-1/8" EIA, 90 кВт peak.
Товар
177SCM — 1-5/8" EIA Coupling
1-5/8" EIA Coupling, фланцевый разъём для антенных трактов.
Статья
Дегидраторы Andrew/CommScope для АФУ
Обзорная статья: как выбрать между HR150, MT500D и SD-003 для защиты разъёмов и фидерных трактов от влаги.
Купить Andrew/CommScope 2132SC
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Характеристики:
- Размер волновода: WR-75
- Тип волновода: прямой, фиксированный
- Тип фланца: WR-75
- Минимальная частота, ГГц: 13,75
- Максимальная частота, ГГц: 14,5
- Потери, дБ.: 0,01
- Максимальная мощность, кВт.: 36,6
- Ширина, мм.: 52,324
- Длина, мм.: 69,85
- Длина перехода, мм.: 35,814
- Материал: латунь
Поставляем Разъем Andrew 2132SC (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
- Размер волновода: WR-75
- Тип волновода: прямой, фиксированный
- Тип фланца: WR-75
- Минимальная частота, ГГц: 13,75
- Максимальная частота, ГГц: 14,5
- Потери, дБ.: 0,01
- Максимальная мощность, кВт.: 36,6
- Ширина, мм.: 52,324
- Длина, мм.: 69,85
- Длина перехода, мм.: 35,814
- Материал: латунь
