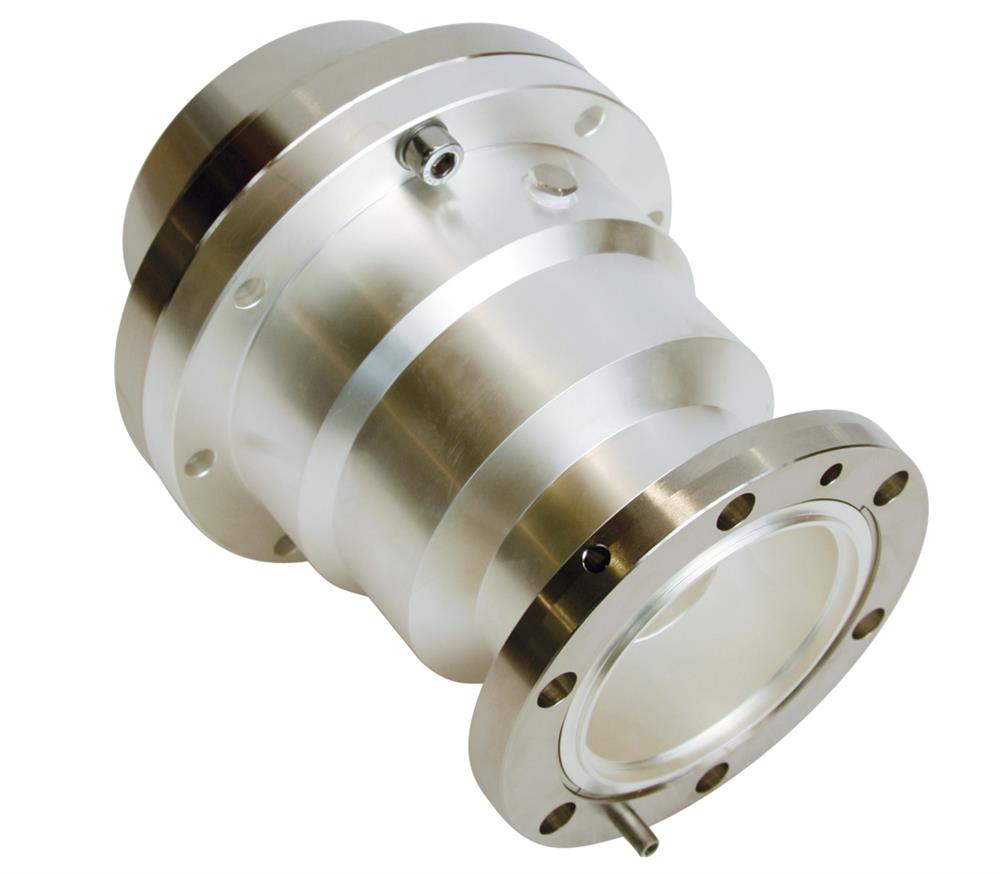

Флагман серии — фланцевый 3-1/8" EIA Female разъём для воздушно-диэлектрического коаксиала HJ11-50 диаметром 4". Peak power до 90 кВт, рабочий диапазон 0−1000 МГц, встроенный gas barrier. Применяется на высокомощных передатчиках ТВ, FM-вещания и в магистральных ВЧ-фидерах большой мощности. Coupling Element, O-Ring, screw-set поставляются отдельно.
H11FB-302-S — топовый разъём в линейке для воздушно-диэлектрических коаксиалов большой мощности. HJ11-50 — кабель диаметром 4" (~102 мм) с PTFE-распорками и воздухом или сухим азотом в качестве диэлектрика. Применяется в фидерах ТВ-передатчиков, FM-радиовещания, на высокомощных РРЛ-станциях. Peak power 90 кВт и avg 16 кВт @ 900 МГц делают H11FB-302-S редким, но безальтернативным решением для высокомощных трактов 0−1000 МГц.
| Общие характеристики | |
|---|---|
| Тип разъёма | Воздушно-диэлектрический коаксиальный разъём |
| Брэнд | HELIAX® |
| Серия кабеля | HJ11-50 |
| Интерфейс | 3-1/8" EIA Female Flange |
| Корпус | Прямой (Straight) |
| Gas Barrier | Да (встроенный) |
| Крепление внешнего контакта | Tab-flare |
| Покрытие внешнего контакта | Silver (серебро) |
| Крепление центрального контакта | Thread-in stub |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 196,088 мм · 159,004 мм |
| Размер кабеля | 4" (~102 мм) |
| Масса | 8,85 кг |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−1000 МГц |
| Average Power @ 900 МГц | 16 кВт |
| Peak Power | 90 кВт |
| RF Operating Voltage | 6717 Vrms |
| DC Test Voltage | 19 кВ (19000 В) |
| Insertion Loss, typical | 0,05 дБ × √f[ГГц] |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss | |
|---|---|
| 0−1000 МГц | VSWR 1,02 · RL 40,09 дБ |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −40…+85 °C |
| Температура хранения | −70…+85 °C |
Гарантия
1 год от производителя
При соблюдении условий монтажа (правильный момент затяжки фланцевых болтов, проверка целостности O-Ring, поддержание давления сухого газа в тракте) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope H11FB-302-S
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Andrew H11FB-302-S (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
