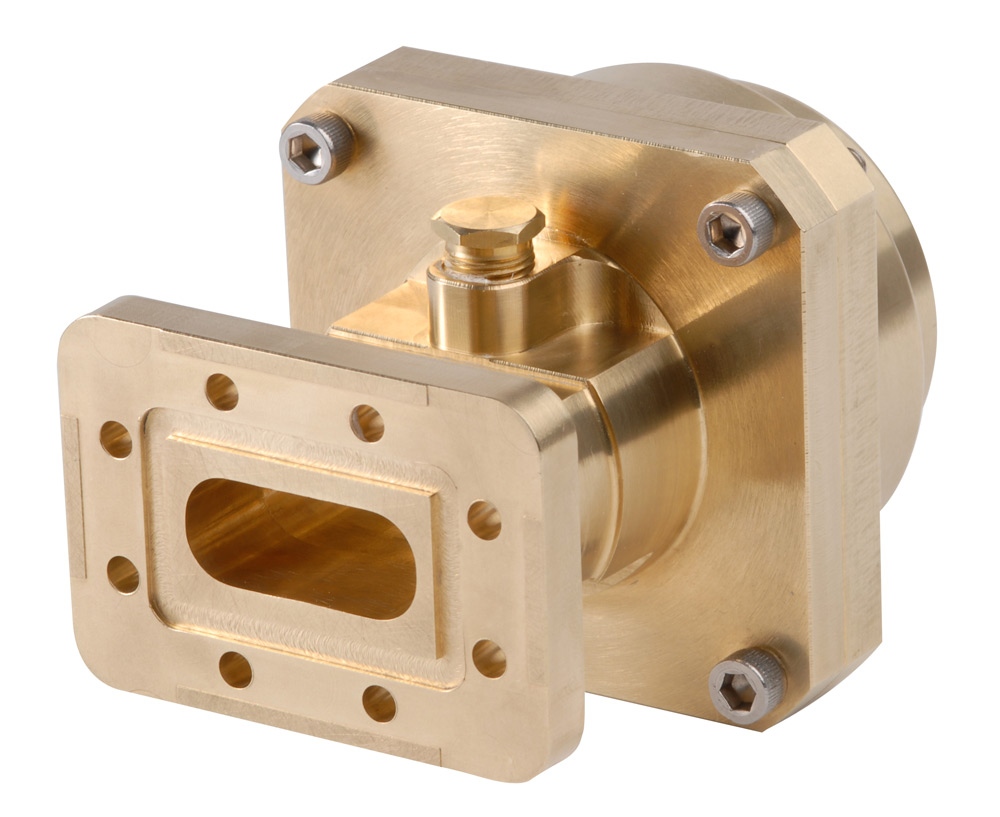

Фланцевый разъем Andrew 177SEM Фланцевый разъем Andrew 177SEM

Фланцевый разъем Andrew 177SEM

Код: 20046
Фланцевый разъем Andrew 177SEM
Спецификация Инструкция
Производитель:
Andrew

Все товары бренда
Только оригинальные
товары бренда i
Andrew (Commscope) каталог продукции
5 685 ₽
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
ANDREW/COMMSCOPE  ·  Серия HELIAX

Фланцевый разъём Andrew 177SEM — 1-5/8" EIA Female для антенных трактов

Фланцевый 1-5/8" EIA Female разъём (End Male = концевой) для магистральных антенных трактов высокомощного радиовещания. Стандарт EIA-339, серебряное покрытие, поддержка газо-герметичных воздушно-диэлектрических линий.

HELIAX 1-5/8" EIA End Male Антенный интерфейс
Фланцевый разъём Andrew 177SEM
1-5/8" EIA
Интерфейс
End Male
Тип компонента
Антенный
Применение
Silver
Покрытие
Air
Диэлектрик
EIA-339
Стандарт

О модели

177SEM — концевой фланцевый разъём стандарта 1-5/8" EIA. "End Male" обозначает, что разъём имеет внешнюю резьбу или ответный фланец для соединения с другой стороной тракта (например, с антенной или с продолжением фидера). В отличие от Coupling-компонентов (177SCM), 177SEM — конечная точка тракта или вход в антенну.

Точные значения power handling, VSWR и рабочего диапазона для 177SEM — уточняйте по datasheet производителя. Карточка содержит общую информацию о применении и характеристиках 1-5/8" EIA End Male компонентов. Для критичных применений запросите datasheet у менеджеров bbrc.ru.

Ключевые преимущества

Концевой фланец для антенн Применяется как точка подключения к антенне или к секции продолжения тракта.
Стандарт EIA-339 Совместим с любыми 1-5/8" EIA компонентами Andrew/CommScope (и других производителей по стандарту).
Серебряное покрытие Минимальные потери на высокой мощности.
Газо-герметичное исполнение Поддерживает работу с дегидратором в магистральных трактах.

Что означают стандарты защиты

EIA Flange
Стандарт фланцевого интерфейса EIA для высокомощных воздушных коаксиальных линий передачи.
Air Dielectric
Воздушный диэлектрик — центральный проводник удерживается распорками, между ним и оплёткой воздух или сухой азот.
EIA-339
Американский отраслевой стандарт на высокомощные коаксиальные соединения.
1-5/8" EIA
Типоразмер EIA Flange для среднемощных передатчиков.
End Male
Концевой компонент с ответной частью для подключения антенны или продолжения тракта.
Silver plating
Серебряное покрытие внутренних контактов.

Технические характеристики

Общие характеристики
Тип компонентаEnd Male (концевой фланец)
Интерфейс1-5/8" EIA Flange
ПрименениеПодключение антенн, концевые точки трактов
ПокрытиеSilver
ДиэлектрикВоздух / сухой газ
СтандартEIA-339
Применение
Подключение антеннВ магистральных трактах ТВ, FM, DAB
Концевые точки секцийГде тракт переходит на следующую секцию или на компонент
Замена устаревших соединенийПри модернизации старых трактов
Резервные / запасные линииВ системах с резервированием
Дополнительно
Точные характеристикиСм. datasheet производителя
СоответствиеISO 9001:2015, REACH-SVHC, RoHS
Поставщик в РФbbrc.ru (официальный поставщик CommScope)

Области применения

Подключение антенн ТВ-передатчиков
1-5/8" EIA End Male как точка подключения антенны к фидерной линии.
Подключение антенн FM-радиовещания
Аналогично для FM-станций.
Концевые точки магистральных трактов
Где тракт заканчивается перед антенной или переходит на следующий тип компонента.
Тестовые стенды для антенных измерений
Лабораторные стенды для измерений характеристик антенн.

Монтаж и настройка

  1. 1Подготовить фланцевую поверхность. Очистить от пыли и окислов.
  2. 2Установить O-ring уплотнение.
  3. 3Совместить с ответной частью (Coupling или другой End-компонент).
  4. 4Закрепить болтами по спецификации EIA-339.
  5. 5Проверить давление сухого газа (если применяется дегидратор).
  6. 6Замерить VSWR соединения.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Что такое End Male и чем отличается от Coupling?End Male — концевой компонент с присоединительной частью для соединения с антенной или продолжением тракта. Coupling — стыковочный элемент между двумя фланцами. Coupling всегда работает с двумя ответными частями, End Male — с одной.
Какие точные характеристики 177SEM?Точные значения см. в datasheet производителя. Указанная в карточке информация — общая для 1-5/8" EIA End Male компонентов. Для критичных применений уточняйте у менеджеров bbrc.ru.
Можно ли использовать 177SEM с антенной другого производителя?Да, если у антенны есть стандартный 1-5/8" EIA Female порт. EIA-339 — международный стандарт, поэтому компоненты разных производителей совместимы. Уточняйте у вендора антенны точный тип её порта.
Что такое "S" в обозначении 177SEM?Точная этимология артикулов Andrew — внутренняя для производителя. "S" в 177SEM, 177SCM, 2132SC может относиться к материалу (Silver), типу применения (Standard) или другим параметрам. Главное — различать функциональное назначение: 177SCM = Coupling, 177SEM = End Male.

Гарантии и сервис

Гарантия

1 год от производителя

При корректной установке согласно EIA-339.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Читайте также

Купить Andrew/CommScope 177SEM

Доставка по всей России  ·  Гарантия 1 год  ·  Русскоязычная техподдержка

Характеристики:

  • Тип разъёма 7/8 дюйма фланец
  • Тип корпуса Фланец
  • Угол соединения разъёма Прямой
  • Частотный диапазон 0 – 5200 МГц
  • Сопротивление кабеля 50 Ом
  • Рабочее напряжение, максимум 2120 В
  • Напряжение прямого тока 6000 В
  • Сопротивление внешнего контакта 1,5 Ом
  • Сопротивление внутреннего контакта 1,5 Ом
  • Сопротивление изоляции, не менее 5000 МОм
  • Средняя мощность 2,3 кВт при 900 МГц
  • Пиковая мощность 90,00 кВт
  • Вносимые потери 0,05 дБ
  • Коэффициент экранирования -110 дБ
  • Внешнее покрытие контакта Без покрытия
  • Внутреннее покрытие контакта Без покрытия
  • Номинальный размер 1/2 дюйма
  • Диаметр 58,42 мм
  • Длина 81,28 мм
  • Вес 367,42 г
  • Температура эксплуатации -55 ° C до +85 ° C
  • Коэффициент стоячей волны (45-1000 МГц) 1,05
  • Коэффициент стоячей волны (1010-2200 МГц) 1,11
  • Коэффициент стоячей волны (2210-3000 МГц) 1,13
  • Коэффициент стоячей волны (3010-4000 МГц) 1,15
  • Коэффициент стоячей волны (4010-5000 МГц) 1,17
  • Коэффициент стоячей волны (5010-7000 МГц) 1,22
  • Коэффициент стоячей волны (7010-8000 МГц) 1,33
  • Коэффициент стоячей волны (8010-8800 МГц) 1,78

Поставляем Фланцевый разъем Andrew 177SEM под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

  • Тип разъёма 7/8 дюйма фланец
  • Тип корпуса Фланец
  • Угол соединения разъёма Прямой
  • Частотный диапазон 0 – 5200 МГц
  • Сопротивление кабеля 50 Ом
  • Рабочее напряжение, максимум 2120 В
  • Напряжение прямого тока 6000 В
  • Сопротивление внешнего контакта 1,5 Ом
  • Сопротивление внутреннего контакта 1,5 Ом
  • Сопротивление изоляции, не менее 5000 МОм
  • Средняя мощность 2,3 кВт при 900 МГц
  • Пиковая мощность 90,00 кВт
  • Вносимые потери 0,05 дБ
  • Коэффициент экранирования -110 дБ
  • Внешнее покрытие контакта Без покрытия
  • Внутреннее покрытие контакта Без покрытия
  • Номинальный размер 1/2 дюйма
  • Диаметр 58,42 мм
  • Длина 81,28 мм
  • Вес 367,42 г
  • Температура эксплуатации -55 ° C до +85 ° C
  • Коэффициент стоячей волны (45-1000 МГц) 1,05
  • Коэффициент стоячей волны (1010-2200 МГц) 1,11
  • Коэффициент стоячей волны (2210-3000 МГц) 1,13
  • Коэффициент стоячей волны (3010-4000 МГц) 1,15
  • Коэффициент стоячей волны (4010-5000 МГц) 1,17
  • Коэффициент стоячей волны (5010-7000 МГц) 1,22
  • Коэффициент стоячей волны (7010-8000 МГц) 1,33
  • Коэффициент стоячей волны (8010-8800 МГц) 1,78
