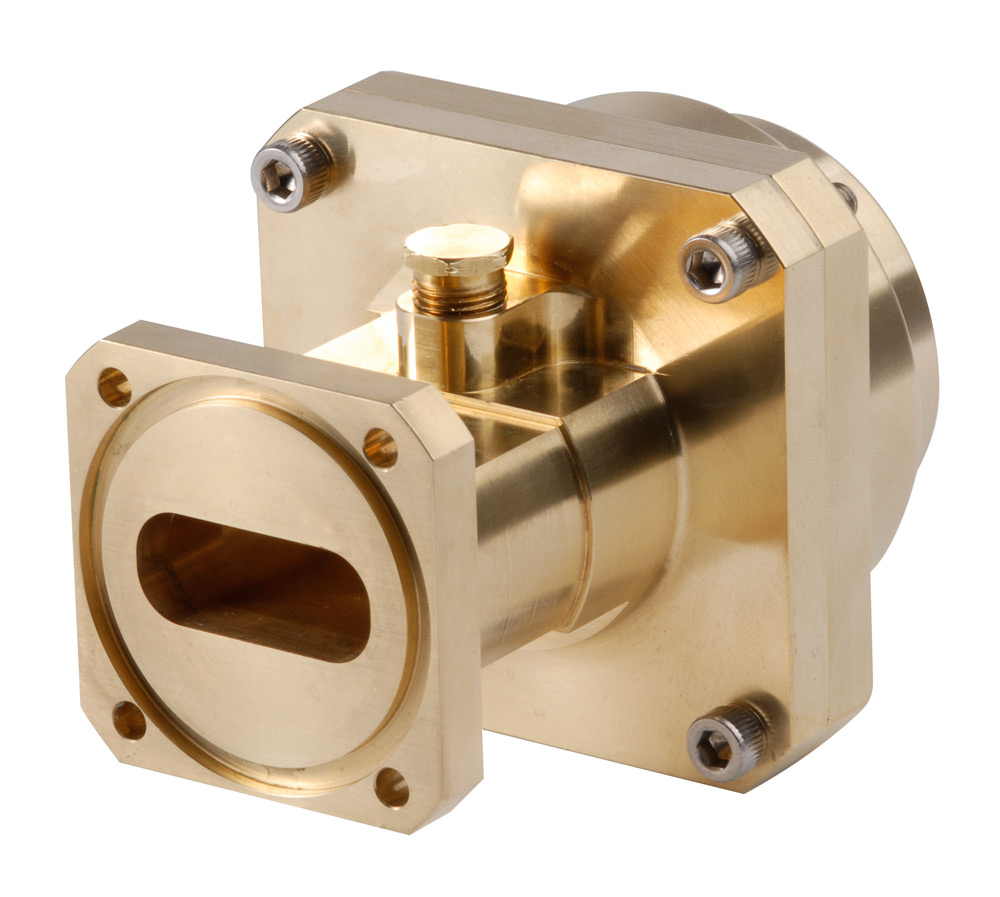

Разъем Andrew 177SCM (Commscope)
Код: 29681
12 811 ₽
Количество
шт
Звоните:
Пишите:
sales@bbrc.ru
ANDREW/COMMSCOPE · Серия HELIAX
Разъём Andrew 177SCM — 1-5/8" EIA Coupling, фланцевый разъём для антенных трактов
Фланцевый 1-5/8" EIA Coupling Element для высокомощных антенных трактов. Применяется в магистральных фидерных линиях ТВ-передатчиков и FM-радиовещания. Серебряное покрытие, поддержка газо-герметичных трактов с дегидратором.
HELIAX
1-5/8" EIA
Coupling
Антенный интерфейс
1-5/8" EIA
Интерфейс
Coupling
Тип компонента
Антенный
Применение
Silver
Покрытие
Air
Диэлектрик
EIA-339
Стандарт
О модели
177SCM — фланцевый компонент стандарта 1-5/8" EIA, применяемый в магистральных антенных трактах высокомощного радиовещания. EIA Flange — стандарт высокомощных воздушно-диэлектрических коаксиальных линий передачи, разработанный американским институтом EIA (Electronic Industries Alliance). 1-5/8" — одна из распространённых типоразмеров для среднемощных передающих центров (УКВ ТВ, FM).
Точные значения power handling, VSWR и рабочего диапазона для 177SCM — уточняйте по datasheet производителя. Данная карточка содержит общую информацию о применении и характеристиках 1-5/8" EIA Coupling компонентов. Для критичных применений запросите datasheet у менеджеров bbrc.ru.
Ключевые преимущества
1-5/8" EIA — средний типоразмер
Между 7/8" (малой мощности) и 3-1/8" (предельно высокой). Универсален для УКВ-ТВ, FM, DAB.
Стандарт EIA-339
Соответствует американскому отраслевому стандарту для высокомощных коаксиальных соединений.
Серебряное покрытие
Минимальные потери на высокой мощности. Защита от окисления контактных поверхностей.
Поддержка газо-герметичных трактов
Совместим с дегидраторами Andrew/CommScope для длительной работы под давлением сухого газа.
Что означают стандарты защиты
EIA Flange
Стандарт фланцевого интерфейса EIA для высокомощных воздушных коаксиальных линий передачи.
Air Dielectric
Воздушный диэлектрик — центральный проводник удерживается распорками, между ним и оплёткой воздух или сухой азот.
EIA-339
Американский отраслевой стандарт на высокомощные коаксиальные соединения EIA-Flange.
1-5/8" EIA
Типоразмер EIA Flange среднего диаметра (~41 мм) для среднемощных передатчиков.
Silver plating
Серебряное покрытие внутренних контактов для минимизации потерь.
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип компонента | Coupling (стыковочный фланец) |
| Интерфейс | 1-5/8" EIA Flange |
| Применение | Антенные тракты высокомощного радиовещания |
| Покрытие | Silver |
| Диэлектрик | Воздух / сухой газ |
| Стандарт | EIA-339 |
| Применение | |
|---|---|
| ТВ-передатчики УКВ | Среднемощные передатчики до 5 кВт |
| FM-радиовещание | Магистральные тракты FM-станций |
| DAB / DRM | Цифровое радиовещание |
| РРЛ-станции | Магистральные радиорелейные линии |
| Дополнительно | |
|---|---|
| Точные характеристики | См. datasheet производителя |
| Соответствие | ISO 9001:2015, REACH-SVHC, RoHS |
| Поставщик в РФ | bbrc.ru (официальный поставщик CommScope) |
Области применения
ТВ-передатчики УКВ-диапазона
Магистральные антенные тракты передающих центров. 1-5/8" EIA — распространённый типоразмер.
FM-радиовещание
Антенные секции для коммерческих FM-станций средней мощности.
DAB / DRM цифровое радиовещание
Тракты для современных стандартов цифрового радио.
РРЛ-станции магистрального уровня
Высокомощные радиорелейные линии связи с длинными пролётами.
Монтаж и настройка
- 1Подготовить фланцевые поверхности. Очистить от пыли, окислов и старой смазки.
- 2Установить O-ring или другое уплотнение (поставляется отдельно).
- 3Совместить отверстия двух фланцев. Установить болты в соответствии со спецификацией EIA-339.
- 4Затянуть болты крест-накрест с равномерным усилием.
- 5Если применяется дегидратор: проверить давление сухого газа после монтажа.
- 6Замерить VSWR полного соединения.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Что такое 1-5/8" EIA Flange?EIA Flange — стандарт фланцевого интерфейса для высокомощных воздушно-диэлектрических коаксиальных линий передачи. 1-5/8" — обозначение типоразмера, относится к внешнему диаметру кабеля. Применяется в магистральных трактах ТВ-передатчиков, FM-радиостанций и РРЛ.
Какие точные характеристики 177SCM?Точные значения power handling, VSWR и других характеристик 177SCM см. в datasheet производителя. Для критичных применений уточняйте у менеджеров bbrc.ru — они предоставят актуальный datasheet и характеристики поставляемой партии.
Чем 177SCM отличается от 177SEM?177SCM (Coupling) и 177SEM (End Male) — разные компоненты одной фланцевой системы 1-5/8" EIA. Coupling — стыковочный элемент между двумя фланцами. End Male — концевой элемент для присоединения к кабелю или антенне. Используются совместно.
Можно ли соединить 1-5/8" EIA с 3-1/8" EIA?Прямо — нет. Это разные типоразмеры. Соединение возможно только через специальный переходник (reducer/expander) EIA-Flange разных размеров. Такие переходники поставляются отдельно по запросу.
Гарантии и сервис
Гарантия
1 год от производителя
При корректной установке согласно EIA-339.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Читайте также
Товар
177SEM — 1-5/8" EIA Female Flange
1-5/8" EIA Female Flange — ответная часть антенного интерфейса.
Товар
2132SC — 3-1/8" EIA Coupling
3-1/8" EIA Coupling, фланцевый для высокомощных воздушно-диэлектрических трактов.
Товар
H11FB-302-S — 3-1/8" EIA Female для HJ11-50
Флагман для HJ11-50 (4" air dielectric): 3-1/8" EIA, 90 кВт peak.
Статья
Дегидраторы Andrew/CommScope для АФУ
Обзорная статья: как выбрать между HR150, MT500D и SD-003 для защиты разъёмов и фидерных трактов от влаги.
Купить Andrew/CommScope 177SCM
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Характеристики:
- Размер волновода: WR-112
- Тип волновода: прямой, фиксированный
- Тип фланца: PBR84
- Минимальная частота, ГГц: 7,125
- Максимальная частота, ГГц: 8,5
- Потери, дБ.: 0,01
- Максимальная мощность, кВт.: 63
- Ширина, мм.: 70,104
- Длина, мм.: 92,202
- Длина перехода, мм.: 55,118
- Материал: латунь
Поставляем Разъем Andrew 177SCM (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
- Размер волновода: WR-112
- Тип волновода: прямой, фиксированный
- Тип фланца: PBR84
- Минимальная частота, ГГц: 7,125
- Максимальная частота, ГГц: 8,5
- Потери, дБ.: 0,01
- Максимальная мощность, кВт.: 63
- Ширина, мм.: 70,104
- Длина, мм.: 92,202
- Длина перехода, мм.: 55,118
- Материал: латунь
