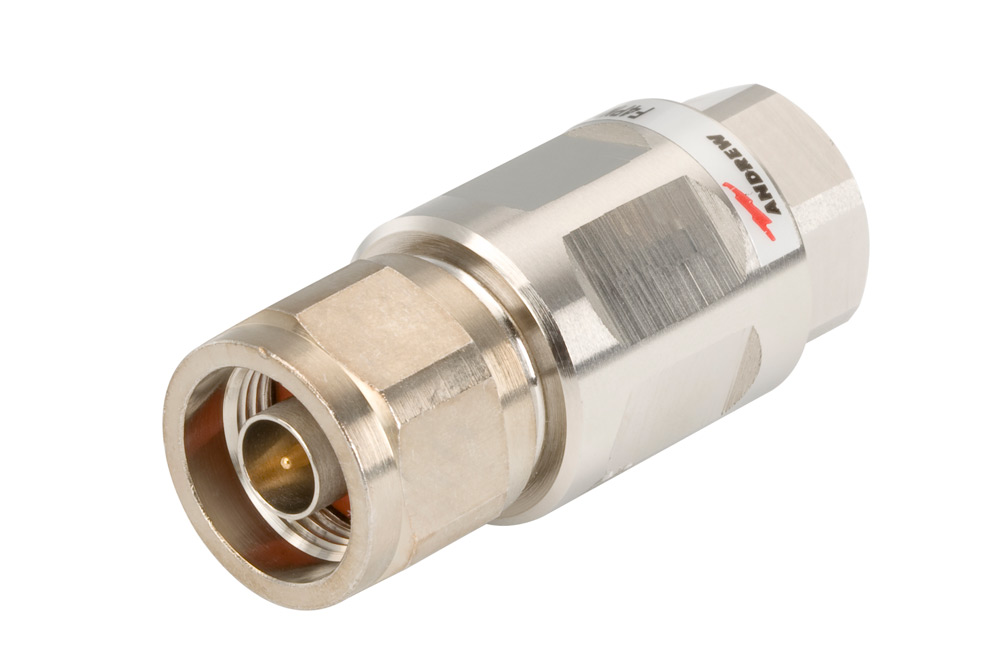

Разъем Andrew F4PNMV2-HC N-типа
Код: 11915
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
64 ₽
с НДС
Звоните:
Бесплатно для регионов
8-800-505-92-60
Москва
+7 495 109 02 08
Пишите:
sales@bbrc.ru
ANDREW/COMMSCOPE · Серия HELIAX
Разъём Andrew F4PNMV2-HC — N Male прямой для кабеля FSJ4-50B 1/2" (супер-флекс)
Прямой N Male разъём с Crush-flare креплением для кабелей серии FSJ4-50B (и FSJ4RK-50B) — гибкого 1/2" коаксиала с пенополиэтиленовым диэлектриком. IMD3 −120 дБм, peak 10 кВт, рабочий диапазон до 12 ГГц, IP66 / IP68. Для коротких пациентных шлейфов и подвижных трасс.
HELIAX
Crush-flare
N Male
IP66 / IP68
FSJ4-50B 1/2"
−120 дБм
IMD3 @ 910 МГц
10 кВт
Peak Power
0−12 ГГц
Рабочий диапазон
0,6 кВт
Avg @ 900 МГц
500 циклов
Износ интерфейса
−55…+85 °C
Температура
О модели
F4PNMV2-HC — стандартный N Male разъём для серии FSJ4-50B. FSJ4-50B (Flexible Super-Joint) — гибкий 1/2" коаксиал с пенополиэтиленовым диэлектриком, рассчитанный на радиус изгиба 25 мм (3,5× диаметр) вместо 70 мм у LDF4-50A. Применяется в jumper'ах между антенной и оборудованием, в местах с интенсивной вибрацией, на подвижных и временных трассах. F4PNMV2-HC использует Crush-flare крепление, разработанное специально для гибкой геометрии FSJ4.
IMD3 −120 дБм @ 910 МГц — на 4 дБм лучше, чем у разъёмов стандартной LDF4-серии. За счёт specific tweaking Crush-flare для пенополиэтиленового диэлектрика FSJ4-50B даёт превосходную PIM-производительность.
Ключевые преимущества
IMD3 −120 дБм — лучший в классе
На 4 дБм лучше, чем у разъёмов LDF4-серии. Совместим с самыми жёсткими требованиями mobile-операторов.
Crush-flare для гибкого FSJ4-50B
Запатентованное крепление, специально разработанное для пенополиэтиленового диэлектрика. Не повреждает гибкую структуру кабеля.
Рабочий диапазон до 12 ГГц
Подходит для Ka- и Ku-полос. RF-характеристики не деградируют при сильных изгибах кабеля.
IP66 + IP68 (mated)
Полная защита по IEC 60529:2001. Кабель FSJ4-50B широко используется на улице — F4PNMV2-HC соответствует.
Что означают стандарты защиты
FSJ4-50B
Гибкий полугибкий 1/2" коаксиал Andrew с пенополиэтиленовым диэлектриком, малый радиус изгиба 25 мм.
Crush-flare
Метод крепления внешнего контакта через раздавливание стенок оплётки с формированием кольцевого упора.
Captivated
Центральный контакт зафиксирован в корпусе разъёма и не может быть утерян при разборке.
Trimetal
Трёхслойное покрытие (медь → никель → олово/серебро), сочетающее проводимость и коррозионную стойкость.
IMD3 (3rd Order IMD)
Уровень интермодуляционных искажений 3-го порядка — ключевой параметр PIM-производительности разъёма.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
MIL-C-39012C
Военный стандарт США на ВЧ-разъёмы, методы испытаний по которому применяются Andrew для верификации.
IEC 61169-16
Международный стандарт на N-интерфейс и методики проверки соединителей.
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип разъёма | ВЧ-разъём (Wireless and radiating connector) |
| Брэнд | HELIAX® |
| Серия кабеля | FSJ4-50B · FSJ4RK-50B |
| Интерфейс | N Male |
| Корпус | Прямой |
| Крепление внешнего контакта | Crush-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Gold (золото) |
| Длина · Диаметр | 54,1 мм · 24,13 мм |
| Масса | 90,72 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−12000 МГц |
| Average Power @ 900 МГц | 0,6 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2000 В |
| IMD3 @ 910 МГц | −120 дБм (2 × +43 дБм) |
| Insertion Loss Coefficient | 0,05 × √f[ГГц] |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 2 мОм |
| Outer Contact Resistance, max | 0,3 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−1000 МГц | VSWR 1,032 · RL 36,06 дБ |
| 1010−2000 МГц | VSWR 1,036 · RL 35,05 дБ |
| 2010−3000 МГц | VSWR 1,083 · RL 27,99 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 889,64 Н (200 lbf) |
| Connector Retention Torque | 5,42 Н·м (48 in·lb) |
| Coupling Nut Proof Torque | 4,52 Н·м (40 in·lb) |
| Coupling Nut Retention Force | 444,82 Н (100 lbf), по MIL-C-39012C-3.25 |
| Insertion Force | 66,72 Н (15 lbf), по MIL-C-39012C-3.12, 4.6.9 |
| Interface Durability | 500 циклов сочленения (IEC 61169-16:9.5) |
| Attachment Durability | 25 циклов установки на кабель |
| Mechanical Shock | MIL-STD-202F, Method 213B, Test Cond. C |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | MIL-STD-202F, Method 204D, Test Cond. B |
| Термоудар | MIL-STD-202F, Method 107G, Test Cond. A-1 |
| Коррозия | MIL-STD-1344A, Method 1001.1, Test Cond. A |
Области применения
Антенные jumper'ы
Короткие гибкие шлейфы между неподвижной частью фидера (LDF4) и подвижной антенной. FSJ4-50B + F4PNMV2-HC переносит изгиб без потери PIM.
Подвижные и временные трассы
ТВ-передвижные стенды, выездные испытания, временные базовые станции. Радиус изгиба 25 мм даёт удобную работу с кабелем.
Высокочастотные тракты до 12 ГГц
Сегменты микроволновых трактов с высокими требованиями к PIM в Ku-полосе и до 12 ГГц.
Шкафы с интенсивной вибрацией
Передвижные шкафы, шкафы на мачтах, шкафы с активной вентиляцией. FSJ4 переносит вибрацию без усталостного разрушения, F4PNMV2-HC соответствует.
Монтаж и настройка
- 1Разделать FSJ4-50B по фирменному шаблону Andrew. Шаблон для FSJ4 отличается от шаблона LDF4 — диэлектрики разные!
- 2Очистить торец центрального проводника от заусенцев и стружки пенополиэтиленового диэлектрика.
- 3Установить Crush-flare на оплётку. Усилие установки 66,72 Н (15 lbf) — норма для серии HC.
- 4Затянуть Coupling Nut моментом 4,52 Н·м (40 in·lb).
- 5Проверить визуально посадку O-ring и отсутствие смазки на металлических поверхностях.
- 6Для PIM-критичных приложений — провести IMD3-тест сборки.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем FSJ4-50B отличается от LDF4-50A? Можно ли использовать L4TNF-PSA на FSJ4?FSJ4-50B — гибкий полу-флекс кабель с пенополиэтиленовым диэлектриком, радиус изгиба 25 мм. LDF4-50A — полугибкий кабель с PTFE-диэлектриком и медной гофрированной оплёткой, радиус 70 мм. Это разные кабели. Установка L4TNF-PSA на FSJ4-50B физически возможна, но даст плохой PIM и в большинстве случаев — повреждение диэлектрика. Для FSJ4-50B используются разъёмы серии F4* (F4PNMV2-HC, F4PNF-C, F4NR-HC, F4PDMV2-C).
Почему IMD3 у FSJ4-50B-разъёма (−120 дБм) лучше, чем у LDF4-50A-разъёма (−116 дБм)?Crush-flare крепление специально разработано для пенополиэтиленового диэлектрика FSJ4-50B. Геометрия контакта при правильной установке даёт чуть лучшую PIM-производительность, чем Ring-flare на LDF4. На практике это незаметно — разница 4 дБм находится в пределах разброса между партиями.
Можно ли установить F4PNMV2-HC на другой кабель?Нет. F4PNMV2-HC рассчитан исключительно на кабельную семью FSJ4-50B (а также FSJ4RK-50B). Установка на несовместимый кабель (LDF4-50A, FSJ1-50A, FSJ2-50) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
Какой радиус изгиба у FSJ4-50B и почему это важно?Минимальный радиус изгиба FSJ4-50B — 25 мм (3,5× диаметр кабеля). При меньшем радиусе деформируется пенополиэтиленовый диэлектрик и повреждается оплётка. F4PNMV2-HC рассчитан на работу с этим радиусом — при правильном монтаже разъём не нагружает кабель в зоне выхода.
Зачем разъёму N с диапазоном до 12 ГГц золотое покрытие центрального контакта?Гальванически чистое золотое покрытие минимизирует контактное сопротивление на высоких частотах и предотвращает окисление. На частотах от 6 ГГц влияние шероховатости контакта на потери становится заметным — золото даёт стабильный результат.
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки FSJ4-50B, момент затяжки 4,52 Н·м, соблюдение радиуса изгиба) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Читайте также
Товар
L4TNF-PSA — N Female PSA для LDF4-50A
Прямой N Female PSA для LDF4-50A. Эталон серии — IMD3 −116 дБм, экранирование −130 дБ.
Товар
L1TNM-PL — N Male PL для LDF1-50
Прямой N Male Positive Lock для LDF1-50 (1/4"). Парный к L1TNF-PL.
Товар
L2TNR-PL — N Male Right Angle PL для LDF2-50
Угловой N Male Positive Lock для LDF2-50 (3/8"). Угол 90° для стеснённого монтажа.
Статья
Дегидраторы Andrew/CommScope для АФУ
Обзорная статья: как выбрать между HR150, MT500D и SD-003 для защиты разъёмов и фидерных трактов от влаги.
Купить Andrew/CommScope F4PNMV2-HC
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Характеристики:
- Интерфейс N Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 12000 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Золото
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Сила затяжки соединительной гайки 4,52Hм
- Номинальный размер 1/2 дюйма
- Диаметр 24 мм
- Длина 54 мм
- Вес 90,72 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–1000 МГц) 1,03
- Коэффициент стоячей волны (1010–2000 МГц) 1,04
- Коэффициент стоячей волны (2010–3000 МГц) 1,08
Промышленное оборудование Разъем Andrew F4PNMV2-HC N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс N Male
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 12000 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Метод крепления внутреннего контакта Фиксирующий
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Золото
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Сила затяжки соединительной гайки 4,52Hм
- Номинальный размер 1/2 дюйма
- Диаметр 24 мм
- Длина 54 мм
- Вес 90,72 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–1000 МГц) 1,03
- Коэффициент стоячей волны (1010–2000 МГц) 1,04
- Коэффициент стоячей волны (2010–3000 МГц) 1,08
- Рейтинг 5
