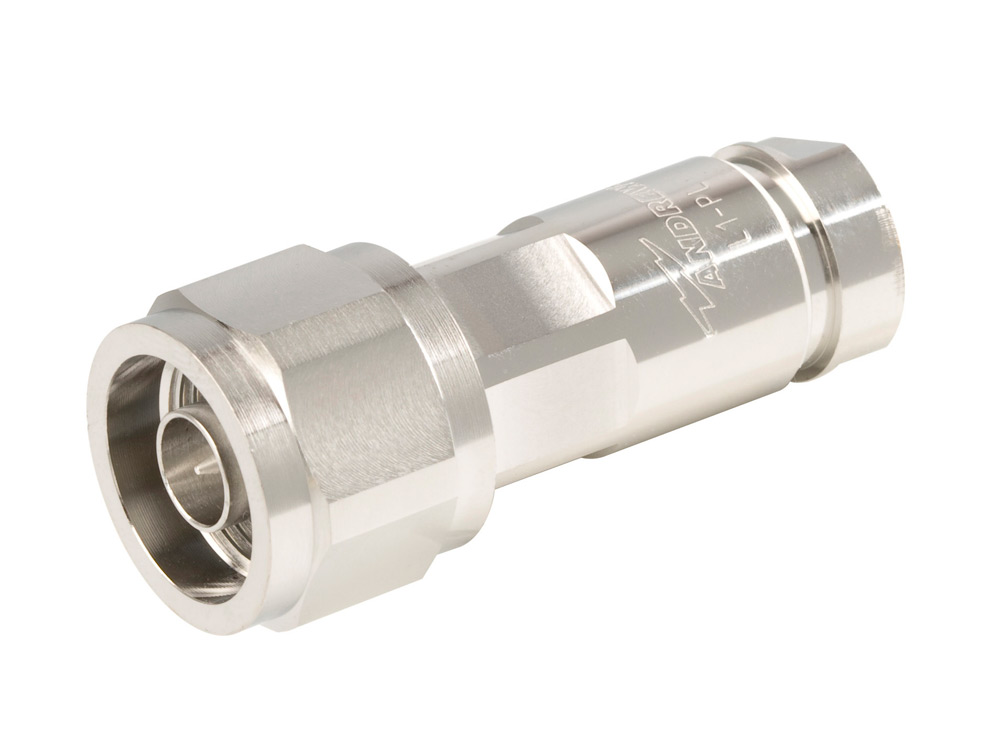

Прямой N Male разъём с Positive Lock™ для серии LDF1-50 1/4". Парный к L1TNF-PL. Рабочий диапазон до 12 ГГц, IMD3 −107 дБм, peak 10 кВт, IP66 / IP68. Стандартный выбор для in-cabinet jumper'ов BTS.
L1TNM-PL — парный к L1TNF-PL N Male разъём для серии LDF1-50. Те же RF-характеристики, та же система Positive Lock™, отличие — ответная часть N-интерфейса (Male вместо Female). Применяется в комплекте с L1TNF-PL: на одном конце короткого шлейфа Male, на другом — Female. Серия LDF1-50 даёт расширенный диапазон до 12 ГГц за счёт малых геометрических размеров кабеля.
| Общие характеристики | |
|---|---|
| Тип разъёма | ВЧ-разъём (Wireless and radiating connector) |
| Брэнд | HELIAX® |
| Серия кабеля | LDF1-50 |
| Интерфейс | N Male (по MIL-STD-348, IEC 61169-16) |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 43,1 мм · 20,3 мм |
| Масса | 45 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−12000 МГц |
| Average Power @ 900 МГц | 0,6 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2200 В |
| IMD3 @ 910 МГц | −107 дБм (2 × +43 дБм) |
| Insertion Loss Coefficient | 0,05 × √f[ГГц] |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−960 МГц | VSWR 1,024 · RL 38,52 дБ |
| 960−2200 МГц | VSWR 1,035 · RL 35,29 дБ |
| 2200−2700 МГц | VSWR 1,035 · RL 35,29 дБ |
| 2700−4000 МГц | VSWR 1,094 · RL 26,96 дБ |
| 4000−6000 МГц | VSWR 1,21 · RL 20,50 дБ |
| 6000−8000 МГц | VSWR 1,33 · RL 17,00 дБ |
| 8000−10000 МГц | VSWR 1,33 · RL 17,00 дБ |
| 10000−12000 МГц | VSWR 1,40 · RL 15,70 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Coupling Nut Retention Force | 449,98 Н (101,16 lbf), по MIL-C-39012C-3.25 |
| Insertion Force | 27,98 Н (6,29 lbf) |
| Interface Durability | 500 циклов сочленения (IEC 61169-16:9.5) |
| Attachment Durability | 25 циклов установки на кабель |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки LDF1-50, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope L1TNM-PL
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Andrew L1TNM-PL (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
