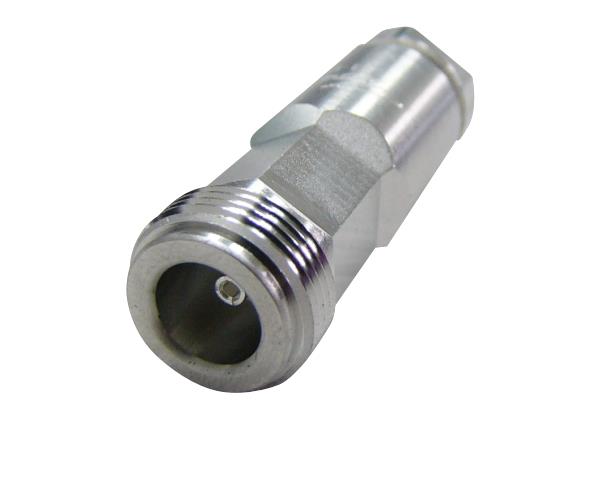

Разъём Andrew L1TNF-PL — N Female Positive Lock™ для кабеля LDF1-50 1/4"
Прямой N Female разъём с системой Positive Lock™ для кабелей серии LDF1-50 1/4". Рабочий диапазон до 12 ГГц, IMD3 −107 дБм, peak 10 кВт, IP66 / IP68. Парный к L1TNM-PL. Для коротких пациентных шлейфов и in-cabinet jumper'ов.
HELIAX
Positive Lock™
N Female
IP68
LDF1-50 1/4"
−107 дБм
IMD3 @ 910 МГц
10 кВт
Peak Power
0−12 ГГц
Рабочий диапазон
2200 В
DC Test Voltage
500 циклов
Износ интерфейса
44,92 г
Масса
О модели
L1TNF-PL — компактный N Female разъём для тонкого фидерного кабеля LDF1-50 (1/4"). Система Positive Lock™ обеспечивает фиксацию разъёма на оплётке кабеля без пайки и без специального инструмента: встречный фланец надёжно удерживает разъём в нужном положении. Расширенный рабочий диапазон до 12 ГГц — отличительная особенность серии LDF1-50: за счёт малого диаметра кабеля разъёмы работают на более высоких частотах, чем LDF4 или LDF2.
L1TNF-PL и L1TNM-PL — пара male/female для серии LDF1-50. Применяются вместе в коротких in-cabinet jumper'ах: один конец L1TNM-PL, другой L1TNF-PL, кабель LDF1-50 между ними.
Ключевые преимущества
Positive Lock™ — фиксация без пайки
Запатентованная система Andrew надёжно фиксирует разъём на оплётке кабеля через встречный фланец. Пайка не требуется.
Расширенный диапазон до 12 ГГц
За счёт компактных размеров и малой геометрии LDF1-50 разъём работает на более высоких частотах, чем разъёмы серий LDF2 и LDF4.
Peak 10 кВт при массе 44,92 г
Та же импульсная мощность, что у разъёмов LDF4-серии, при в 2× меньшей массе. Удобно для шлейфов с ограниченной нагрузкой.
IP66 + IP68
Полная защита от пыли и воды по IEC 60529:2001. Подходит для уличной установки.
Что означают стандарты защиты
Positive Lock™
Запатентованная система Andrew со встречным фланцем, надёжно фиксирующим разъём на оплётке кабеля без пайки.
Captivated
Центральный контакт зафиксирован в корпусе разъёма и не может быть утерян при разборке.
Self-flare
Метод крепления внешнего контакта: оплётка раздаётся в стороны самим разъёмом при затяжке.
Trimetal
Трёхслойное покрытие (медь → никель → олово/серебро), сочетающее проводимость и коррозионную стойкость.
IMD3 (3rd Order IMD)
Уровень интермодуляционных искажений 3-го порядка — ключевой параметр PIM-производительности разъёма.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
IEC 61169-16
Международный стандарт на N-интерфейс и методики проверки соединителей.
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип разъёма | ВЧ-разъём (Wireless and radiating connector) |
| Брэнд | HELIAX® |
| Серия кабеля | LDF1-50 |
| Интерфейс | N Female (по MIL-STD-348, IEC 61169-16) |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 46,74 мм · 16 мм |
| Масса | 44,92 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−12000 МГц |
| Average Power @ 900 МГц | 0,6 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2200 В |
| IMD3 @ 910 МГц | −107 дБм (2 × +43 дБм) |
| Insertion Loss Coefficient | 0,05 × √f[ГГц] |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−960 МГц | VSWR 1,034 · RL 35,54 дБ |
| 960−2200 МГц | VSWR 1,058 · RL 31,00 дБ |
| 2200−2700 МГц | VSWR 1,059 · RL 30,86 дБ |
| 2700−4000 МГц | VSWR 1,065 · RL 30,04 дБ |
| 4000−6000 МГц | VSWR 1,122 · RL 24,81 дБ |
| 6000−8000 МГц | VSWR 1,28 · RL 18,40 дБ |
| 8000−10000 МГц | VSWR 1,30 · RL 17,80 дБ |
| 10000−12000 МГц | VSWR 1,31 · RL 17,60 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Insertion Force | 27,98 Н (6,29 lbf), по IEC 61169-1:15.2.4 |
| Interface Durability | 500 циклов сочленения (IEC 61169-16:9.5) |
| Attachment Durability | 25 циклов установки на кабель |
| Mechanical Shock | IEC 60068-2-27 |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Области применения
In-cabinet jumper'ы
Короткие соединительные шлейфы между блоками внутри радиошкафа базовой станции. LDF1-50 + L1TNF-PL/L1TNM-PL — стандартная связка.
Подключение приёмных антенн измерительной аппаратуры
Тонкий кабель LDF1-50 удобен для подключения тестовых антенн, анализаторов спектра и пробников до 12 ГГц.
РРЛ микроволновые соединения до 12 ГГц
За счёт расширенного диапазона до 12 ГГц L1TNF-PL применим в Ka- и Ku-полосах для коротких пациентных секций.
Внутренние тракты ВЧ-измерительного стенда
Лабораторные стенды и испытательные тракты с многократной перестыковкой. 500 циклов interface durability обеспечивает долгий ресурс.
Монтаж и настройка
- 1Разделать LDF1-50 по фирменному шаблону Andrew. Шаблон для LDF1 короче и точнее, чем для LDF4 — масштабная погрешность даёт большую RF-деградацию.
- 2Проверить чистоту торца центрального проводника. Удалить заусенцы и стружку.
- 3Установить Self-flare на оплётку. Положение Positive Lock зафиксируется автоматически.
- 4Затянуть Coupling Nut моментом 1,7 Н·м (15 in·lb). Использование инструмента, рассчитанного на LDF4 (5,42 Н·м), приведёт к повреждению резьбы.
- 5Проверить визуально посадку O-ring и отсутствие смазки на металлических поверхностях.
- 6Для PIM-критичных приложений — провести IMD3-тест сборки.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем Positive Lock отличается от Positive Stop?Positive Lock™ — фиксирует разъём на оплётке через встречный фланец (это про крепление к кабелю). Positive Stop™ — фиксирует положение центрального контакта (это про точность RF-интерфейса). В одном разъёме могут быть применены обе системы. У L1TNF-PL Positive Lock без PSA-системы — точность центрального контакта обеспечивается коротким шаблоном разделки.
Парный какой разъём male к L1TNF-PL?L1TNM-PL — N Male Positive Lock для той же серии LDF1-50. Эти два разъёма обычно идут в одной поставке для коротких in-cabinet jumper'ов: на одном конце шлейфа L1TNM-PL, на другом L1TNF-PL.
Можно ли установить L1TNF-PL на другой кабель?Нет. L1TNF-PL рассчитан исключительно на кабельную семью LDF1-50. Установка на несовместимый кабель (LDF4-50A, LDF2-50, FSJ-серий) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
Почему у LDF1-серии IMD3 хуже (−107 дБм vs −116 у LDF4)?Связано с геометрией: меньший диаметр кабеля даёт меньшую площадь контакта внутреннего проводника, что физически ограничивает PIM-производительность. Для большинства типовых задач −107 дБм достаточно. Если требования mobile-оператора — не хуже −110 дБм, используйте LDF4-серию (L4TNF-PSA или L4TDF-PSA).
Зачем разъёму с 0−12 ГГц диапазоном Positive Lock?Positive Lock обеспечивает стабильное крепление к оплётке кабеля без пайки. На высоких частотах (особенно от 6 ГГц) любая нестабильность контакта в зоне крепления к оплётке моментально ухудшает VSWR. Positive Lock — механическое решение этой проблемы.
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки LDF1-50, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
