Разъем Andrew L2TNR-PL (Commscope)
Код: 29134
Узнать о доставке
Спецификация
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
ANDREW/COMMSCOPE · Серия HELIAX

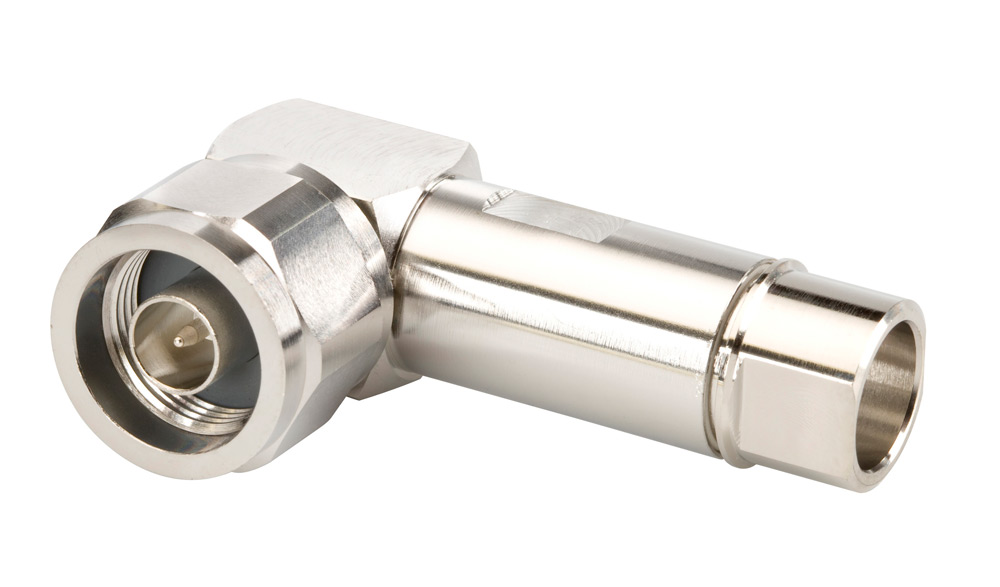

Разъём Andrew L2TNR-PL — N Male Right Angle Positive Lock™ для кабеля LDF2-50 3/8"
Угловой N Male разъём (90°) с Positive Lock™ для серии LDF2-50 3/8". Рабочий диапазон до 10 ГГц, peak 10 кВт, IMD3 −107 дБм, IP66 / IP68. Для тесных шкафов и угловых вводов на кабеле среднего диаметра.
HELIAX
Positive Lock™
N Male Right Angle
IP68
LDF2-50 3/8"
90°
Угловое исполнение
−107 дБм
IMD3 @ 910 МГц
10 кВт
Peak Power
0−10 ГГц
Рабочий диапазон
500 циклов
Износ интерфейса
83,48 г
Масса
О модели
L2TNR-PL — угловой N Male разъём для серии LDF2-50 (3/8"). Сочетает угловое исполнение и Positive Lock™. LDF2-50 — компромисс между компактностью LDF1-50 и мощностью LDF4-50A: 0,7 кВт avg @ 900 МГц при том же peak 10 кВт. Применяется в шкафах с ограниченным пространством, где требуется средний размер кабеля и угловой вывод.
Crush-flare крепление внешнего контакта обеспечивает стабильный омический контакт с гофрированной оплёткой LDF2-50 без пайки. Усилие установки 27,98 Н — минимально для своего класса.
Ключевые преимущества
Угол 90° на LDF2-50
Поворот кабеля внутри геометрии разъёма (20,57 мм) вместо радиуса изгиба кабеля (~90 мм). Экономия пространства в шкафу.
Positive Lock™
Запатентованная система фиксации разъёма на оплётке без пайки. Та же надёжность, что у L1TNM-PL.
Avg 0,7 кВт — больше, чем у LDF1-серии
На 17% больше длительной мощности, чем у L1TNM-PL/L1TNF-PL. При том же peak 10 кВт.
IP66 + IP68
Полная защита по IEC 60529:2001. Подходит для уличной установки на боковых портах оборудования.
Что означают стандарты защиты
Positive Lock™
Запатентованная система Andrew со встречным фланцем, надёжно фиксирующим разъём на оплётке кабеля без пайки.
Right Angle (R)
Угловое исполнение корпуса 90° — для монтажа в стеснённых шкафах и при стеновой установке.
Captivated
Центральный контакт зафиксирован в корпусе разъёма и не может быть утерян при разборке.
Crush-flare
Метод крепления внешнего контакта через раздавливание стенок оплётки с формированием кольцевого упора.
Trimetal
Трёхслойное покрытие (медь → никель → олово/серебро), сочетающее проводимость и коррозионную стойкость.
IMD3 (3rd Order IMD)
Уровень интермодуляционных искажений 3-го порядка — ключевой параметр PIM-производительности разъёма.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
MIL-C-39012C
Военный стандарт США на ВЧ-разъёмы, методы испытаний по которому применяются Andrew для верификации.
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип разъёма | ВЧ-разъём (Wireless and radiating connector) |
| Брэнд | HELIAX® |
| Серия кабеля | LDF2-50 |
| Интерфейс | N Male |
| Корпус | Угловой 90° (Right Angle) |
| Крепление внешнего контакта | Ring-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Ширина · Высота | 58,42 мм · 22,35 мм · 20,57 мм |
| Длина изгиба (Right Angle) | 20,57 мм |
| Масса | 83,48 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−10000 МГц |
| Average Power @ 900 МГц | 0,7 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2500 В |
| IMD3 @ 910 МГц | −107 дБм (2 × +43 дБм) |
| Insertion Loss Coefficient | 0,05 × √f[ГГц] |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−960 МГц | VSWR 1,052 · RL 31,92 дБ |
| 960−2200 МГц | VSWR 1,06 · RL 30,71 дБ |
| 2200−2700 МГц | VSWR 1,065 · RL 30,04 дБ |
| 2700−4000 МГц | VSWR 1,115 · RL 25,29 дБ |
| 4000−6000 МГц | VSWR 1,16 · RL 22,61 дБ |
| 6000−8000 МГц | VSWR 1,185 · RL 21,45 дБ |
| 8000−10000 МГц | VSWR 1,185 · RL 21,45 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 671,68 Н (151 lbf) |
| Connector Retention Torque | 2,7 Н·м (24 in·lb) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Coupling Nut Retention Force | 449,98 Н (101,16 lbf), по MIL-C-39012C-3.25 |
| Insertion Force | 27,98 Н (6,29 lbf) |
| Interface Durability | 500 циклов сочленения (IEC 61169-16:9.5) |
| Attachment Durability | 25 циклов установки на кабель |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Области применения
Стеновой монтаж BTS с угловым выводом
LDF2-50 + L2TNR-PL применяется там, где LDF1 не хватает по avg power, а LDF4 избыточен. Сектор средних мощностей — 0,7 кВт avg.
Шкафы с ограниченной глубиной
Поворот кабеля внутри корпуса разъёма экономит до 75 мм глубины шкафа.
Боковые порты приёмопередатчиков средней мощности
Подключение к боковому N Female порту BTS без петли кабеля. LDF2-50 удобнее для прокладки в кабельных каналах, чем LDF4.
Микроволновые сегменты до 10 ГГц
Тракты, где требуется средний кабель и угловой вывод на верхних частотах GSM/UMTS/LTE.
Монтаж и настройка
- 1Определить ориентацию углового загиба заранее: разъём должен сгибать кабель в плоскости установки.
- 2Разделать LDF2-50 по фирменному шаблону Andrew (отличается от LDF1 и LDF4).
- 3Очистить торец центрального проводника от заусенцев.
- 4Установить Crush-flare на оплётку. Положение Positive Lock зафиксируется автоматически.
- 5Затянуть Coupling Nut моментом 1,7 Н·м (15 in·lb).
- 6Зафиксировать кабель кронштейном на 30−50 мм от разъёма для разгрузки от собственного веса.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Почему LDF2-50, а не LDF1-50 или LDF4-50A?LDF2-50 (3/8") — компромисс. Avg power 0,7 кВт — на 17% больше, чем у LDF1-50 (0,6 кВт), при той же лёгкости прокладки. По сравнению с LDF4-50A (0,6 кВт avg) более компактен и гибок. Используется на сегментах со средней нагрузкой, где LDF1 уже близок к пределу, а LDF4 избыточно жёсткий.
В чём разница между Positive Lock у L2TNR-PL и Positive Stop у L4NR-PS?Positive Lock™ (L2TNR-PL) — фиксирует разъём на оплётке кабеля. Positive Stop™ (L4NR-PS) — фиксирует положение центрального контакта. У L4NR-PS обе системы могут работать одновременно (PSA-серия для LDF4). У L2TNR-PL только Positive Lock на оплётке. Серия LDF2-50 не имеет PSA-разъёмов в каталоге Andrew.
Можно ли установить L2TNR-PL на другой кабель?Нет. L2TNR-PL рассчитан исключительно на кабельную семью LDF2-50. Установка на несовместимый кабель (LDF4-50A, LDF1-50, FSJ-серий) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
В какой плоскости должен смотреть угловой загиб?В плоскости установки кабеля. Например, если кабель идёт горизонтально вдоль стены, разъём должен сгибать кабель в горизонтальной плоскости. Загиб в перпендикулярной плоскости создаёт нагрузку на корпус разъёма и со временем приводит к утрате герметичности уплотнений.
Что означает IP66 + IP68 mated?Mating = Mated означает, что заявленный уровень защиты IP66 (струи воды) и IP68 (погружение 1 м на 24 ч) действует, когда разъём сочленён с ответной частью. Это типичная конфигурация для рабочих условий. Открытый разъём (без ответной части) защищён по уровню исходного корпуса — для долгого хранения на улице используйте защитный колпак.
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки LDF2-50, корректная ориентация загиба, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
