Угловой N Male разъём (90°) с Positive Stop™ для кабелей серии LDF4-50A (а также AL4RPV-50 и HL4RPV-50). IMD3 −116 дБм, peak 10 кВт, IP66 / IP68. Для монтажа в стеснённых шкафах и при стеновой установке оборудования.

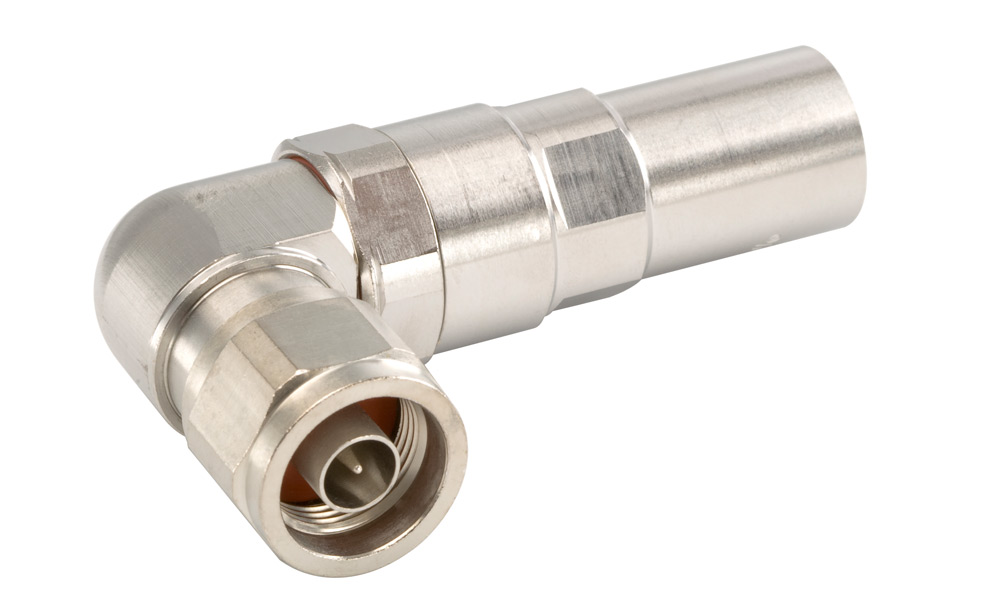

L4NR-PS — угловой N Male разъём для LDF4-50A с поворотом на 90° относительно оси кабеля. Используется там, где прямой разъём не помещается: в тесных шкафах с ограниченной глубиной, при стеновом монтаже базовых станций, при подключении к боковым портам антенн. Сочетает Positive Stop™ с угловой геометрией: усилие на корпус при разогнутой петле кабеля минимально, поскольку угол изгиба формируется самим разъёмом, а не натяжением кабеля.
| Общие характеристики | |
|---|---|
| Тип разъёма | ВЧ-разъём (Wireless and radiating connector) |
| Брэнд | HELIAX® · Positive Stop™ |
| Серия кабеля | LDF4-50A |
| Интерфейс | N Male |
| Корпус | Угловой 90° (Right Angle) |
| Крепление внешнего контакта | Self-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Высота · Ширина · Длина | 45,97 мм · 23,62 мм · 75,18 мм |
| Длина изгиба (Right Angle) | 22,61 мм |
| Масса | 133,1 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−8800 МГц |
| Average Power @ 900 МГц | 0,6 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2000 В |
| IMD3 @ 910 МГц | −116 дБм (2 × +43 дБм) |
| Insertion Loss Coefficient | 0,05 × √f[ГГц] |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 2 мОм |
| Outer Contact Resistance, max | 0,3 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 50−1000 МГц | VSWR 1,02 · RL 40,09 дБ |
| 1000−1900 МГц | VSWR 1,04 · RL 34,16 дБ |
| 1900−2200 МГц | VSWR 1,05 · RL 32,26 дБ |
| 2200−2700 МГц | VSWR 1,08 · RL 28,30 дБ |
| 2700−3600 МГц | VSWR 1,10 · RL 26,45 дБ |
| 3600−6000 МГц | VSWR 1,119 · RL 25,01 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 889,64 Н (200 lbf) |
| Connector Retention Torque | 5,42 Н·м (48 in·lb) |
| Coupling Nut Proof Torque | 4,52 Н·м (40 in·lb) |
| Coupling Nut Retention Force | 444,82 Н (100 lbf), по MIL-C-39012C-3.23, 4.6.22 |
| Interface Durability | 500 циклов сочленения (IEC 61169-4:9.5) |
| Mechanical Shock | MIL-STD-202F, Method 213B, Test Cond. C |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, unmated) |
| Защита от погружения | IP68 (1 м × 24 ч, unmated) |
| Вибрация | MIL-STD-202F, Method 204D, Test Cond. B |
| Термоудар | MIL-STD-202F, Method 107G, Test Cond. A-1 |
| Коррозия | MIL-STD-1344A, Method 1001.1, Test Cond. A |
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки LDF4-50A, корректная ориентация углового загиба, момент затяжки 4,52 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope L4NR-PS
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Характеристики:
Поставляем Разъем Andrew L4NR-PS N-типа под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
