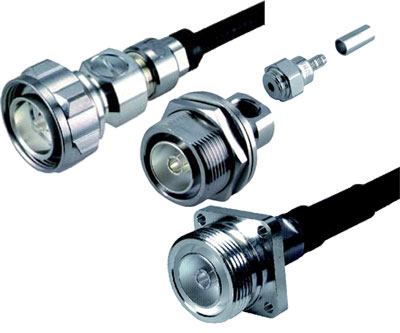

Huber+Suhner 11_716-50-42-4/033_-E Прямой коаксиальный разъём

Код: 11615
Huber+Suhner 11_716-50-42-4/033_-E Прямой коаксиальный разъём

Все товары бренда
Только оригинальные
товары бренда i
Звоните:
Пишите: sales@bbrc.ru

Huber+Suhner 11_716-50-42-4/033_-E — прямой коаксиальный разъём.

Описание

Huber+Suhner 11_716-50-42-4/033_-E — прямой коаксиальный разъём. Точное заводское исполнение: 84079343.

Предельная частота интерфейса и рабочий диапазон изделия приведены раздельно: параметры установленного разъёма зависят от конкретного кабеля и исполнения.

Особенности

  • Интерфейс: 7/16.
  • Тип контакта: Штыревой (male).
  • Волновое сопротивление: 50 Ω.
  • Монтаж центрального контакта: Вставной контакт.
  • Монтаж внешнего контакта: Зажим.

Технические характеристики Huber+Suhner 11_716-50-42-4/033_-E

Артикул производителя84079343
Заводское обозначение11_716-50-42-4/033_-E
Интерфейс7/16
Тип контактаШтыревой (male)
Стандарт интерфейсаIEC 61169-4_CECC 22190_DIN 47223_VG 95250
Центральный контактБронза / Brass / Серебряное покрытие
Внешний проводникBrass / SUCOPLATE (R) Plating
КорпусBrass / SUCOPLATE (R) Plating
ИзоляторPFA / PTFE
Накидная гайкаBrass / SUCOPLATE (R) Plating
УплотнениеEPDM (Ethylene propylene diene rubber)
Волновое сопротивление50 Ω
Предельная частота интерфейса7.5 GHz
Рабочий диапазон частот0 GHz ... 2.7 GHz
Возвратные потери в рабочем диапазоне30 dB
КСВН в рабочем диапазоне1.065
Масса0.72 kg
Количество сочленений500
Монтаж центрального контактаВставной контакт
Монтаж внешнего контактаЗажим
Рабочая температура-40 °C ... 85 °C
Степень защиты IPMated / IP68 (24 h of water, 1 m)
Кабельная группаM43 - 42 mm / 50 Ohm; M42 - 42 mm / 50 Ohm
Совместимые кабелиSUCOFEED_1_5/8
Совместимые кабелиSUCOFEED_1_5/8_LA
УпаковкаTray packaging

Поставка Huber+Suhner

Пришлите полный артикул и количество — уточним исполнение, цену и срок поставки в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по данным производителя Huber+Suhner. Исполнение и комплектность уточняйте при заказе.

Поставляем Huber+Suhner 11_716-50-42-4/033_-E Прямой коаксиальный разъём под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
