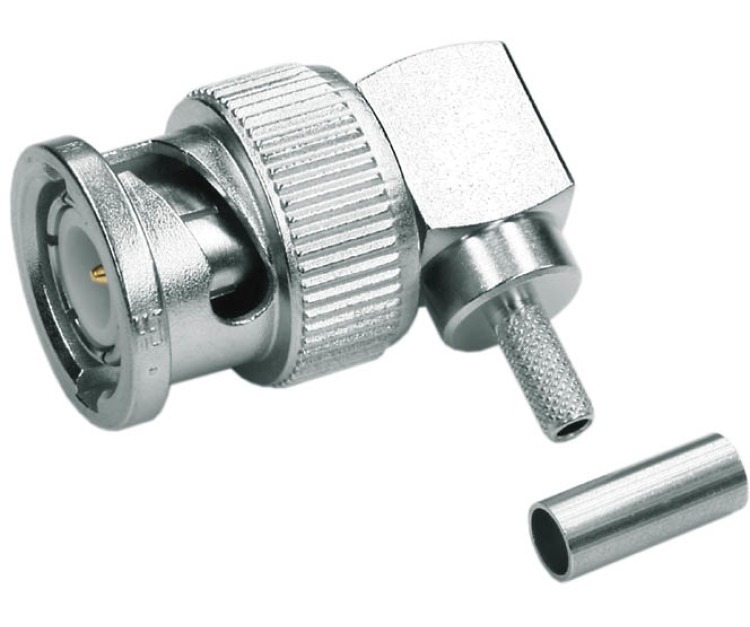

Разъем Telegartner J01000A0052 BNC-типа

Кабельный угловой разъём BNC с характеристиками 50 Ом, предназначенный для обжима с пайкой центрального контакта. Разъёмы BNC 50 Ом широко используются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения обеспечивает надежность при работе с частотами до 4 ГГц. Эти разъемы подходят для установки на коаксиальные кабели различных типов экранов и сечений центрального проводника. В зависимости от конструкции, возможны различные варианты монтажа: пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный разъем BNC 50 Ом обеспечивает класс защиты IP54, что является стандартом для данного типа соединений.

Механические характеристики

Характеристика Значение
Число коммутаций ≥ 500
Материалы пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо
Тип материалов CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина

Покрытие

Элемент Покрытие
Центральный контакт золото поверх никеля
Внешний проводник никель
Стальные металлические детали никель

Климатические характеристики

Эксплуатация в соответствии с:

  • с изолятором PTFE
  • с изолятором PE

IEC 60068 - 1 40/155/21 40/75/21

Электрические характеристики

Характеристика Значение
Сопротивление проводников:
внутренний проводник ≤ 20 мОм
внешний проводник ≤ 5 мОм
Сопротивление изолятора ≥ 5 ГОм
Напряжение пробоя 1.5 кВ эффект. /50 Гц
Сопротивление 50 Ом
Потери на отражение:
в разъёмах прямой конструкции ≥ 20 дБ /3 ГГц
в разъёмах угловой конструкции ≥ 17.7 дБ /3 ГГц
Рабочее напряжение ≤ 500 В эффект. /50 Гц
Рабочая частота < 4 ГГц

Технические характеристики

Группа/стандарт Значение
3D-2V
Структура a= 13, b= 28.2 | обжим-N01003A0005
Вес 10 г
