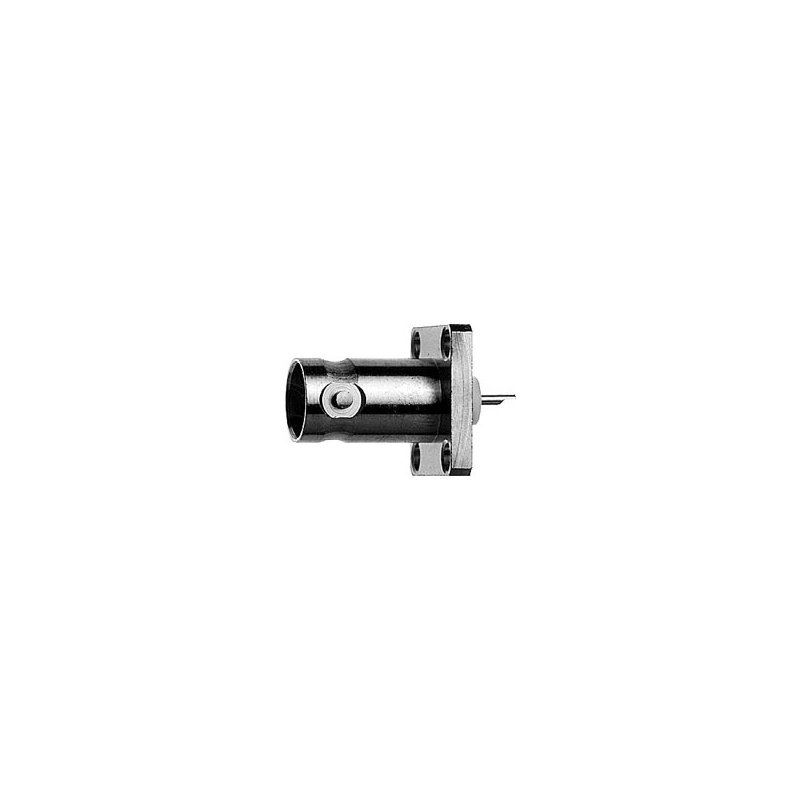

Разъем Telegartner J01001A0613 BNC-типа
Панельный разъём BNC · 50 Ом гнездо | пайка | крепление- фланец. Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения позволяет использовать их, как надежный соединитель в тракте сигналов с частотой до 4 ГГц. Разъемы BNC данной серии рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника.
В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Механические характеристики
| Параметр |
Значение |
| Число коммутаций |
≥ 500 |
| Материалы |
пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Покрытие |
центральный контакт, внешний проводник, стальные металлические детали |
Климатические характеристики
| Параметр |
Значение |
| Эксплуатация в соответствии |
с изолятором PTFE, с изолятором PE |
| Стандарт |
IEC 60068 - 1 |
| Температурный диапазон |
-40/155 °C, -40/75 °C, 21 |
Электрические характеристики
| Параметр |
Значение |
| Сопротивление проводников |
внутренний проводник ≤ 20 мОм, внешний проводник ≤ 5 мОм |
| Сопротивление изолятора |
≥ 5 ГОм |
| Напряжение пробоя |
1.5 кВ эфф. / 50 Гц |
| Сопротивление |
50 Ом |
| Потери на отражение |
в разъёмах прямой конструкции ≥ 20 дБ / 3 ГГц, в разъёмах угловой конструкции ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение |
≤ 500 В эфф. / 50 Гц |
| Рабочая частота |
< 4 ГГц |
Технические характеристики
| Параметр |
Значение |
| Группа/стандарт |
|
| Структура |
a= 3-56''= M 2.5 | MIL UG-290/U |
| Вес |
10 г |
