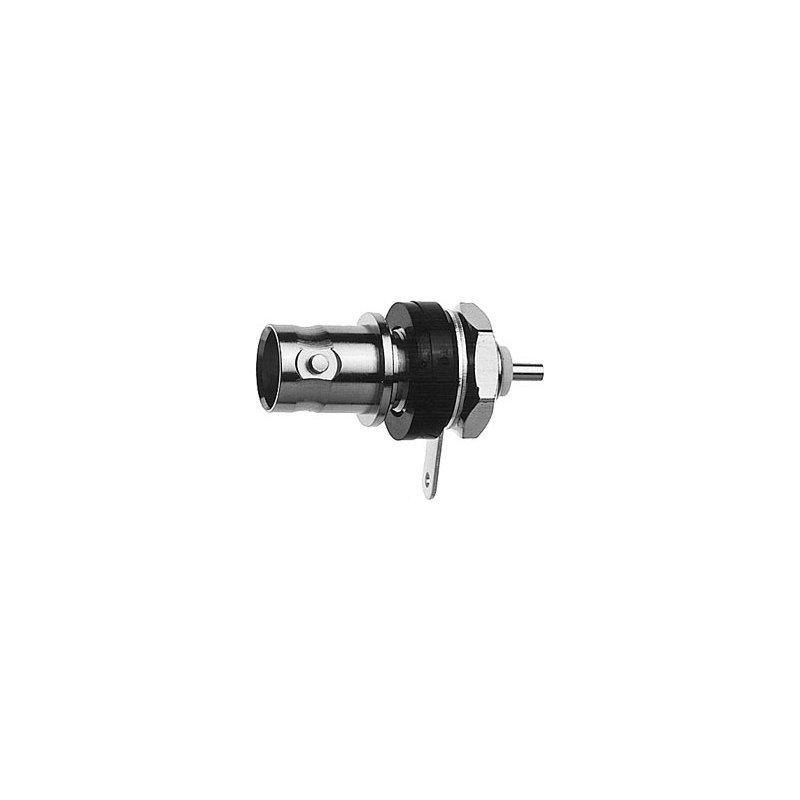

Разъем Telegartner J01001F1222 BNC-типа
Панельный изолированный компактный разъём BNC · 50 Ом гнездо | пайка | экран- лепесток.
Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения позволяет использовать их, как надежный соединитель в тракте сигналов с частотой до 4 ГГц. Разъемы BNC данной серии рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Механические характеристики
| Число коммутаций |
≥ 500 |
| Материалы |
пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (подробно) |
CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина |
| Покрытие |
центральный контакт, внешний проводник, стальные металлические детали |
| Покрытие (подробно) |
золото поверх никеля; никель; никель |
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE, с изолятором PE
IEC 60068 - 1: 40/155/21, 40/75/21
Электрические характеристики
| Сопротивление проводников |
внутренний проводник: ≤ 20 мОм; внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора |
≥ 5 ГОм |
| Напряжение пробоя |
1.5 кВ эффект./50 Гц |
| Сопротивление |
50 Ом |
| Потери на отражение |
в разъёмах прямой конструкции: ≥ 20 дБ / 3 ГГц; в разъёмах угловой конструкции: ≥ 17.7 дБ / 3 ГГц |
| Рабочее напряжение |
≤ 500 В эффект./50 Гц |
| Рабочая частота |
< 4 ГГц |
Технические характеристики
| Группа/стандарт |
|
| Структура |
зеленое кольцо-изолятор |
| Вес |
11 г |
