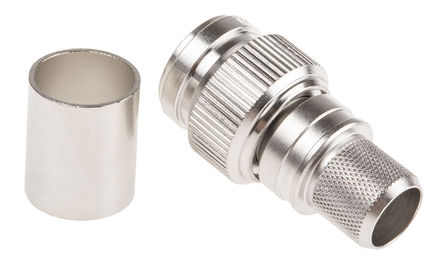

Разъем Telegartner J01010A0052 TNC-типа
Кабельный усиленный разъём TNC · 50 Ом штекер | обжим.
Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC, при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъёмов - 50 или 70 Ом. TNC подходят для эластичных и полужестких типов кабелей. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной опрессовки контактов.
Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Применение разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
- пружинящие контакты: CuBe2
- внешний проводник: CuZn39Pb3
- стальные металлические детали: Cu2Ni5
- изолятор: PTFE | PE
- уплотнительное кольцо: силиконовая резина
Покрытие
- центральный контакт: золото поверх никеля
- внешний проводник: никель
- стальные металлические детали: никель
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE | с изолятором PE |
| Климатические стандарты | IEC 60068 - 1 40/155/21 | 40/75/21 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 10 мОм | внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 17.7 дБ / 11 ГГц (прямые) | ≥ 16.5 дБ / 11 ГГц (угловые) |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | RG-214/U |
| Структура | a= 36.2, b= 14.5 | обжим- N01003D1274 |
| Вес | 22 г. |
Промышленное оборудование Разъем Telegartner J01010A0052 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
