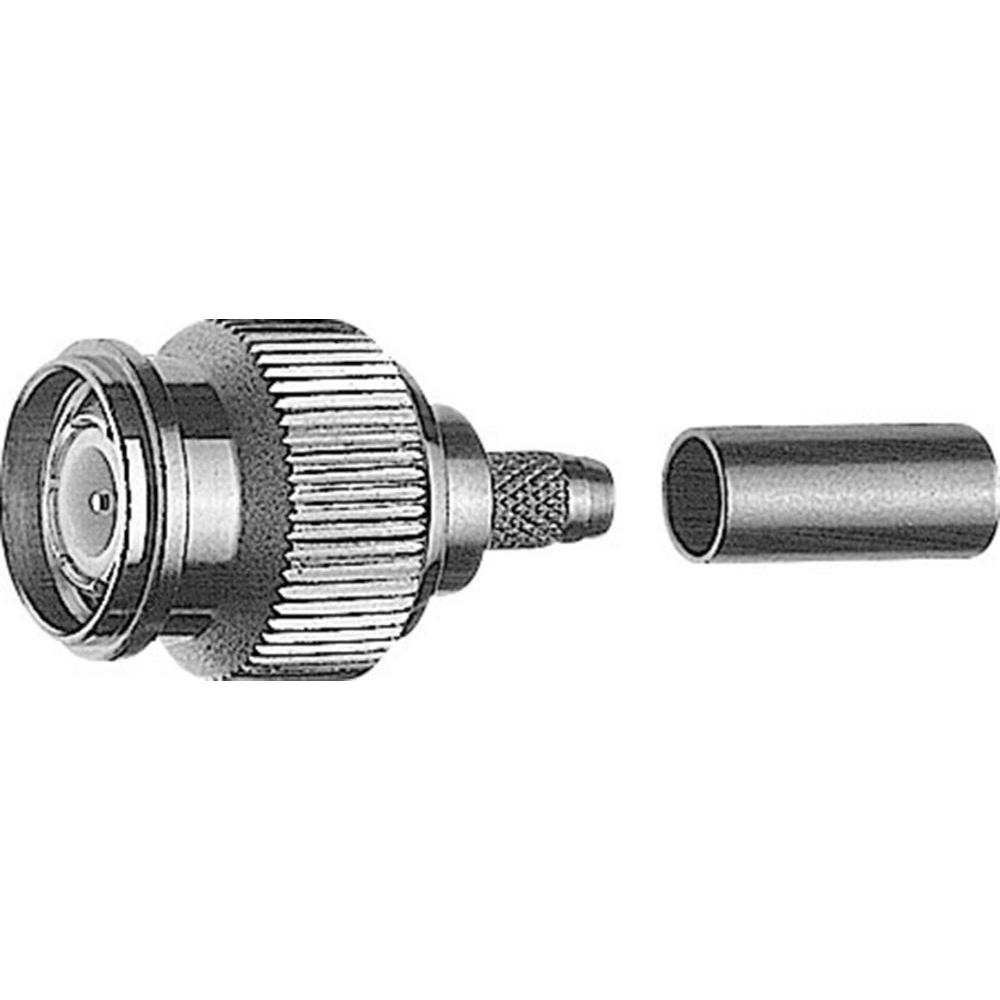

Разъем Telegartner J01010A0000 TNC-типа
Кабельный разъем TNC · 50 Ом штекер | обжим. Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC, при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 70 Ом. TNC подходят для эластичных и полужестких типов кабелей. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Применение разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Покрытие | центральный контакт: золото поверх никеля; внешний проводник: никель; стальные металлические детали: никель |
| Эксплуатация в соответствии | с изолятором PTFE, с изолятором PE, IEC 60068 - 1 40/155/21, 40/75/21 |
| Сопротивление проводников | внутренний проводник ≤ 10 мОм, внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 17.7 дБ / 11 ГГц, в разъёмах угловой конструкции ≥ 16.5 дБ / 11 ГГц |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа/стандарт | Структура |
|---|---|
| RG-142B/U | a= 31.5, b= 13.5 | обжим- N01003A0005 |
Вес: 15 г
Промышленное оборудование Разъем Telegartner J01010A0000 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
