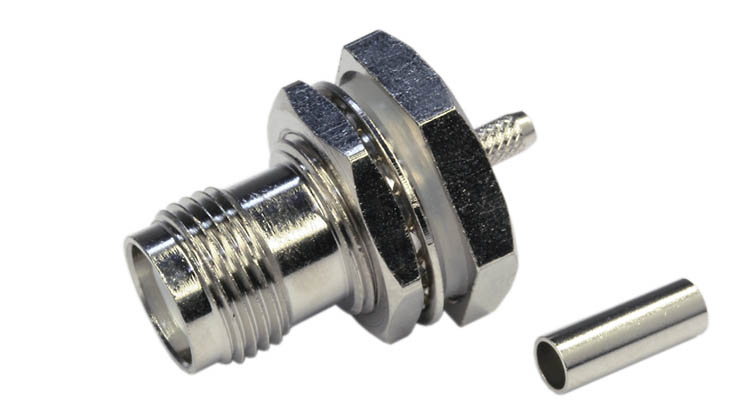

Разъем Telegartner J01011R0001 R-TNC-типа
Кабельный разъём R-TNC · 50 Ом | корпус- гнездо/ц.контакт- штекер | обжим.
Термин «разъемы обратной полярности» используется, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера, и наоборот. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:
- R-SMA — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-TNC — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-BNC — с байонетным соединением. Для монтажа разъёмов этой серии используется технология опрессовки
Соединение торцевого уплотнения для разъёмов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, серии R-BNC соответствует IP54.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
- пружинящие контакты - CuBe2
- внешний проводник - CuPb1.15Ni1(C97)
- стальные металлические детали - CuZn39Pb3
- изолятор - PTFE
- уплотнительное кольцо - силиконовая резина
Покрытие:
- центральный контакт - золото поверх никеля
- внешний проводник - никель
- стальные металлические детали - никель
Климатические характеристики
Эксплуатация в соответствии:
- с изолятором PTFE
- IEC 60068 - 1 40/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 10 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 6 ГГц |
