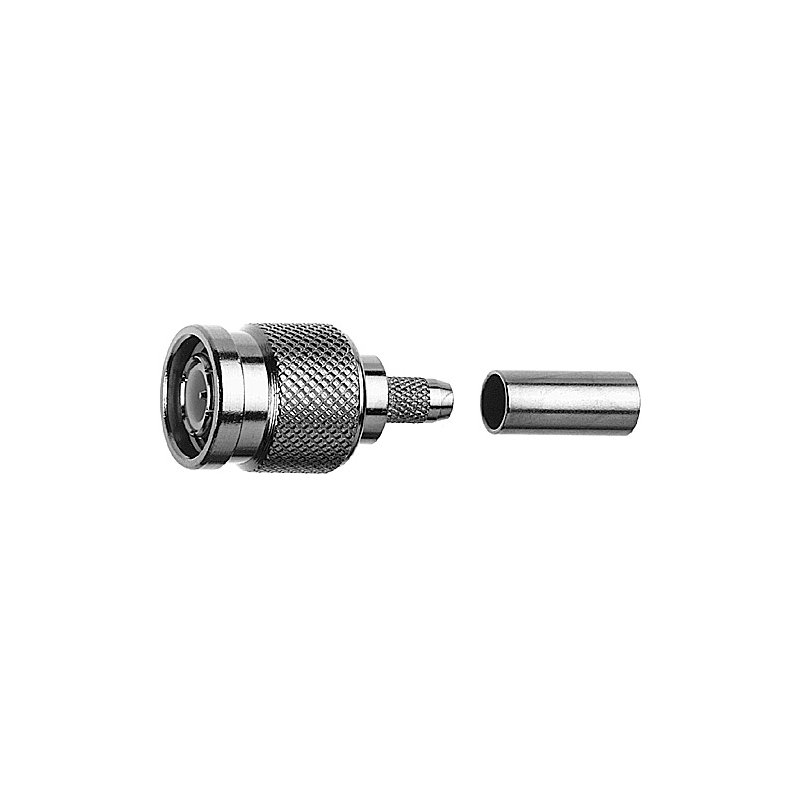

Кабельный разъём TNC · 50 Ом штекер | обжим | доп. фиксация центрального проводника.
Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC. Они могут использоваться при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов составляет 50 или 70 Ом. Разъёмы TNC подходят для эластичных и полужестких типов кабелей. Модели разъёмов TNC выпускаются для монтажа на печатные платы с использованием технологий сквозной пайки и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC применяются методы обжима и опрессовки. Использование разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
Пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо: CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина.
Центральный контакт, внешний проводник, стальные металлические детали: золото поверх никеля | никель | никель.
Эксплуатация в соответствии: с изолятором PTFE, с изолятором PE.
IEC 60068 - 1 40/155/21; 40/75/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 10 мОм |
| внешний проводник ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъёмах прямой конструкции ≥ 17.7 дБ / 11 ГГц |
| в разъёмах угловой конструкции ≥ 16.5 дБ / 11 ГГц | |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G3 (RG-178B/U) |
| Структура | обжим- N01003A0010 |
| Вес | 16 г |
Промышленное оборудование Разъем Telegartner J01010B0027 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
