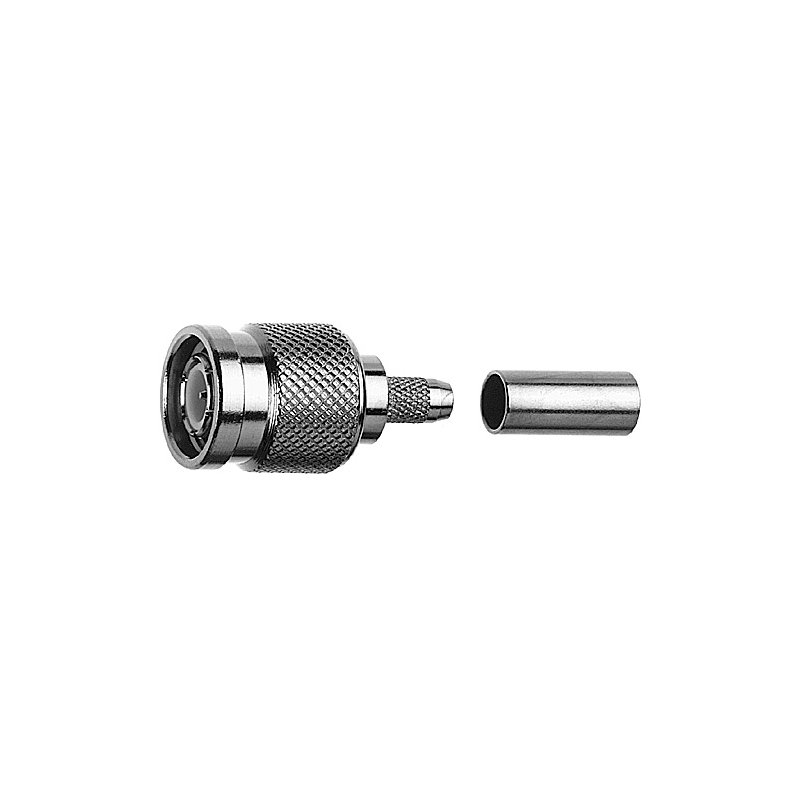

Кабельный разъём TNC · 50 Ом штекер | обжим. Среди коаксиальных разъёмов широко распространены разъёмы TNC, схожие с BNC, при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 70 Ом. TNC подходят для эластичных и полужестких типов кабелей. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной опрессовки контактов.
Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Применение разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE | PE; силиконовая резина |
| Покрытие | Золото поверх никеля | никель | Cu2Ni5 |
Эксплуатация в соответствии: с изолятором PTFE; с изолятором PE IEC 60068 - 1 40/155/21; 40/75/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 10 мОм; Внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 17.7 дБ / 11 ГГц; В разъёмах угловой конструкции: ≥ 16.5 дБ / 11 ГГц |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G1 (RG-58C/U) |
| Структура | a= 31, b= 13 | обжим- N01003A0005 |
| Вес | 12 г. |
Промышленное оборудование Разъем Telegartner J01010F2255 TNC-типа от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
