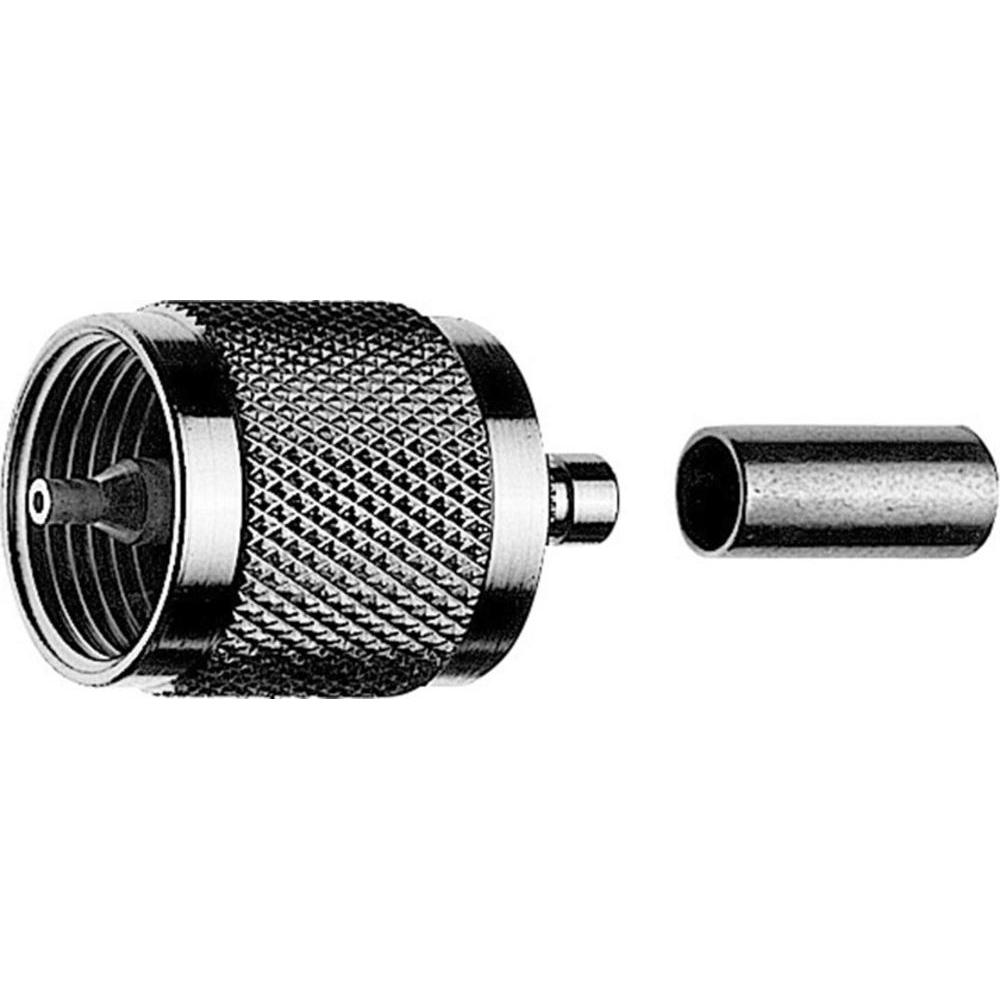

Кабельный разъем UHF штекер | обжим.
Разъёмы UHF – экономичная серия низкочастотных разъёмов с винтовым соединением. Максимально допустимая частота использования составляет 200 МГц. Сопротивление разъёмов не контролируется. Разъемы UHF применяются в сборках с эластичными кабелями внешним диаметром до 11.0 мм. Для монтажа UHF разъёмов используются технологии закрутки, пайки и обжима.
Области применения UHF: низкочастотное коммуникационное оборудование.
| Материалы | Покрытие |
|---|---|
| Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: латунь | CuZn39Pb3 Стальные металлические детали: латунь | CuZn39Pb3 Изолятор: PTFE /POM /ABS /PPE | норил |
Центральный контакт: серебро поверх меди | Cu2Ag5 Внешний проводник: никель | Cu2Ni5 Стальные металлические детали: никель | Cu2Ni5 |
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/070/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | Внутренний проводник: ≤ 5 мОм Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 750 В эфф. /50 Гц |
| Рабочая частота | < 200 МГц |
| Группа/Стандарт | Структура | Вес |
|---|---|---|
| G1 (RG-58C/U) | a= 18.3, b= 31 | обжим- N01003A0005 | 17 г |
Поставляем Разъем Telegartner J01040A0001 UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
