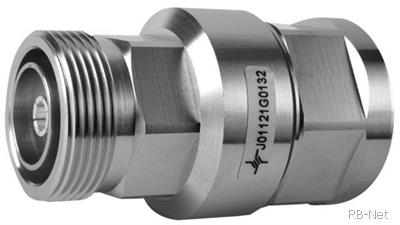

Разъем Telegartner J01121N0132 7-16 DIN является популярным выбором среди коаксиальных разъёмов, используемых в оборудовании радиосвязи. Эти разъёмы отличаются высокой посадочной точностью, устойчивостью к метеорологическим воздействиям и наличием резьбового соединения. Они способны работать на частотах до 7.5 ГГц, обеспечивая сопротивление кабельного соединения в 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов применяются пайка и резьбовая закрутка.
Основные области применения разъёмов 7-16 (DIN) включают радиостанции и измерительное оборудование, где критически важны требования к вибростойкости и защите окружающей среды. Технология производства этих моделей существенно снижает уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики:
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
| Компонент | Материал |
|---|---|
| Центральный контакт | Бериллиевая бронза | CuBe2 |
| Внешний проводник | Латунь | CuZn39Pb3 |
| Изолятор | PTFE / PFA |
| Уплотнительное кольцо | Силиконовая резина / Неопреновая резина | NBR |
Покрытие:
| Компонент | Покрытие |
|---|---|
| Центральный контакт | Серебро | Cu2Ag5 |
| Внешний проводник | Белая бронза | CuSnZn3 (Telealloy) / Никель | Ni |
| Стальные металлические детали | Белая бронза | CuSnZn3 (Telealloy) |
Климатические характеристики:
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии c IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -40 .. +85 °C |
| Класс защиты | IP67 / IP68 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики:
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 0.4 мОм Внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 4 кВ эф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | С эластичным кабелем: 40 дБ / 1 ГГц 36 дБ / 2 ГГц 32 дБ / 4 ГГц 28 дБ / 6 ГГц |
| Рабочее напряжение | ≤ 2.7 кВ эф. / 50 Гц |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | < 7.5 ГГц |
Поставляем Разъем Telegartner J01121N0132 7-16 DIN (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
