Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъемов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Материалы | бериллиевая бронза, латунь, нержавеющая сталь, медь, медный сплав, силиконовый каучук |
| Детали | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля |
| Внешний проводник | золото |
| Остальные металлические детали | хромирование, SnPb8, белая бронза, никель |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | IEC 60068 - 1: 55/155/56 |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 3 мОм, внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | для гибких кабелей: < 12.4 ГГц; для полужестких кабелей прямой конструкции: < 18.0 ГГц; для полужестких кабелей угловой конструкции: < 12.4 ГГц |
| Потери на отражение |
для гибких кабелей: ≥ 20.0 дБ / 1 ГГц, ≥ 19.2 дБ / 2 ГГц, ≥ 17.7 дБ / 4 ГГц, ≥ 16.5 дБ / 6 ГГц для полужестких кабелей прямой конструкции: ≥ 28.5 дБ / 1 ГГц, ≥ 27.5 дБ / 2 ГГц, ≥ 26.0 дБ / 4 ГГц, ≥ 24.9 дБ / 6 ГГц для полужестких кабелей угловой конструкции: ≥ 25.7 дБ / 1 ГГц, ≥ 25.2 дБ / 2 ГГц, ≥ 24.2 дБ / 4 ГГц, ≥ 23.2 дБ / 6 ГГц |

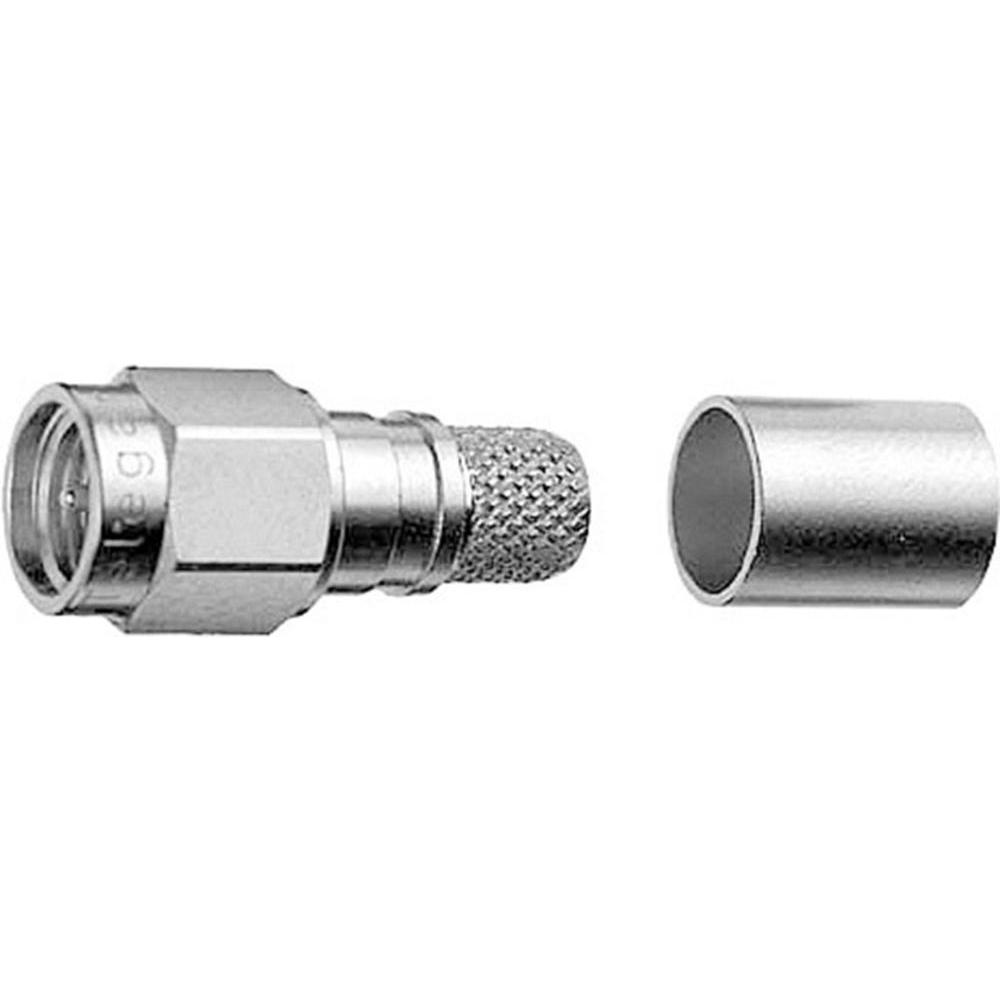

Поставляем Разъем Telegartner J01150A0718 SMA-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
