Кабельный /панельный разъем SMA · 50 Ом гнездо | обжим. Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA. В зависимости от модели разъёма, возможно применение на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов коаксиальных кабелей. Модели разъёмов SMA выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA возможны пайка, обжим и опрессовка. Область применения разъемов SMA включает наземную и космическую связь. Разъемы также активно применяются в тестовом оборудовании. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
| Часть | Материал |
|---|---|
| Пружинящие контакты | Бериллиевая бронза | CuBe2 |
| Цельный контакт | Латунь | CuZn39Pb3 |
| Опрессовка | Нержавеющая сталь 1.4305 |
| Изолятор | Медь | Cu |
| Уплотнение | Силиконовый каучук |
| Деталь | Покрытие |
|---|---|
| Центральный контакт | Золото поверх никеля | Cu1Ni2Au1.27 |
| Внешний проводник | Золото | NiPAu (стандартное исполнение) |
| Остальные металлические детали | Хромирование (нержавеющая сталь) |
| Характеристика | Значение |
|---|---|
| Эксплуатация в соответствии | IEC 60068 - 1 55/155/56 |
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник ≤ 3 мОм, Внешний проводник ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | Для гибких кабелей < 12.4 ГГц, Для полужестких кабелей (прям.) < 18.0 ГГц, (угл.) < 12.4 ГГц |
| Потери на отражение | Для гибких кабелей (прям.) ≥ 20.0 дБ /1 ГГц, Для полужестких кабелей (прям.) ≥ 28.5 дБ /1 ГГц, (угл.) ≥ 25.7 дБ /1 ГГц |
| Характеристика | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U | RG-142B/U) |
| Структура | a= 26.5 | обжим-N01003A0005 |
| Вес | 5 г |

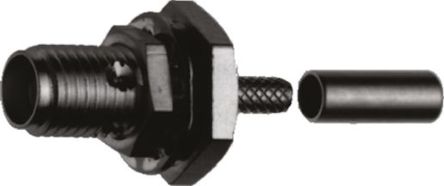

Поставляем Разъем Telegartner J01151A0019 SMA-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
