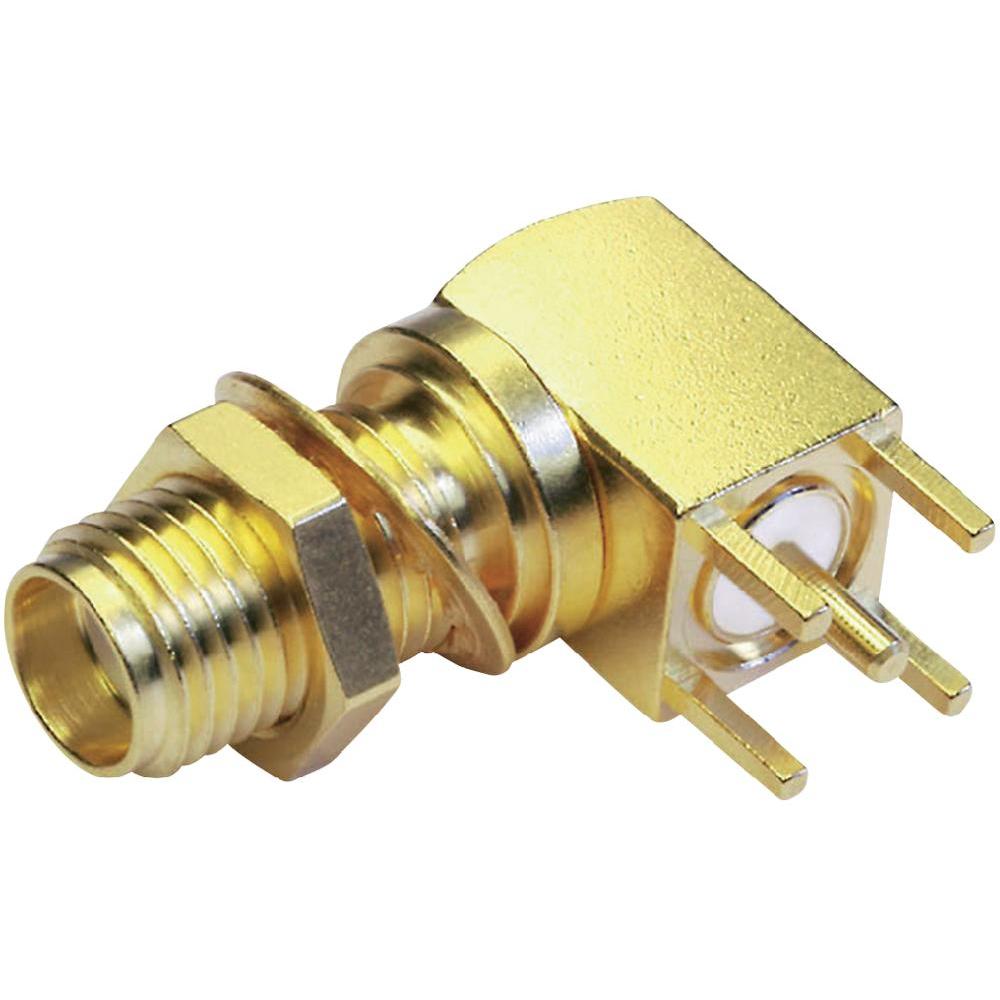

Панельный угловой разъём SMA · 50 Ом гнездо для печатных плат | горизонтальная установка | пайка.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъёмов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н cм |
Пружинящие контакты, цельный контакт MIL-тип, обжимная втулка, зубчатая стопорная шайба, изолятор, уплотнение:
Беринлиевая бронза | CuBe2, латунь | CuZn39Pb3, нержавеющая сталь 1.4305, медь | Cu, медный сплав | CuSn6PTFEMVQ, силиконовый каучук.
Центральный контакт, внешний проводник, остальные металлические детали:
Золото поверх никеля | Cu1Ni2Au1.27, золото | NiPAu (стандартное исполнение), золото | Cu1Ni2Au1.27 (MIL- исполнение), хромирование (нержавеющая сталь), SnPb8 (для печатных плат), белая бронза | CuSnZn3 Telealloy, никель | Cu2Ni5.
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE |
| Стандарт | IEC 60068 - 1 |
| Температурный диапазон | 55/155/56 |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 3 мОм, внешний проводник ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. /50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота: | для гибких кабелей < 12.4 ГГц, для полужестких кабелей в разъёмах прямой конструкции < 18.0 ГГц, для полужестких кабелей в разъёмах угловой конструкции < 12.4 ГГц |
| Потери на отражение: | для гибких кабелей ≥ 20.0 дБ /1 ГГц, для полужестких кабелей в разъёмах прямой конструкции ≥ 19.2 дБ /2 ГГц, для полужестких кабелей в разъёмах угловой конструкции ≥ 25.7 дБ /1 ГГц |
| Группа/стандарт | Структура | Вес |
|---|---|---|
| — | — | 3 г |
Поставляем Разъем Telegartner J01151A0191 SMA-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
