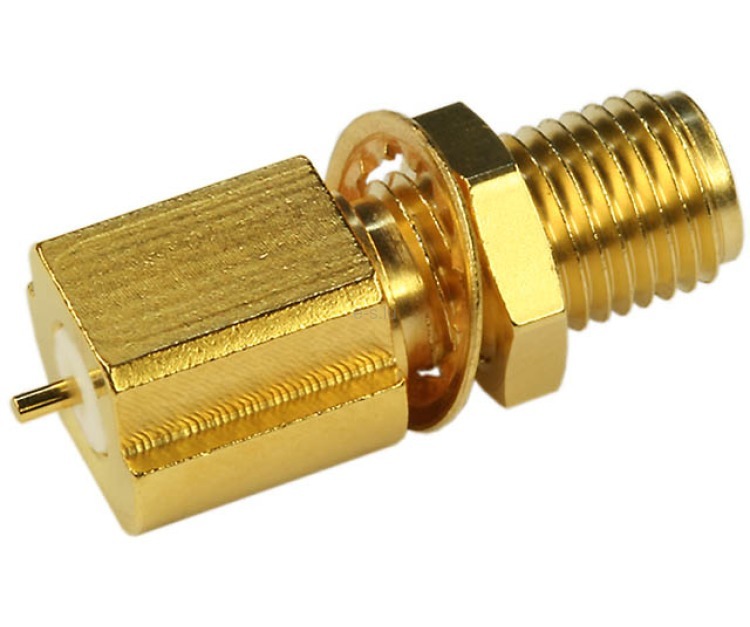

Разъем Telegartner J01151A0411 SMA-типа
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъемов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
Материалы
Пружинящие контакты, целый контакт MIL-тип, обжимная втулка, зубчатая стопорная шайба, изолятор, уплотнение:
- Бериллиевая бронза | CuBe2
- Латунь | CuZn39Pb3
- Нержавеющая сталь 1.4305
- Медь | Cu
- Медный сплав | CuSn6PTFEMVQ
- Силиконовый каучук
Покрытие
Центральный контакт, внешний проводник, остальные металлические детали:
- Золото поверх никеля | Cu1Ni2Au1.27
- Золото | NiPAu (стандартное исполнение, последняя цифра в названии модели – 1)
- Золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2)
- Хромирование (нержавеющая сталь, последняя цифра в названии модели – 6)
- SnPb8 (для печатных плат, последняя цифра в названии модели – 7)
- Белая бронза | CuSnZn3 Telealloy (последняя цифра в названии – 8)
- Никель | Cu2Ni5 (последняя цифра в названии модели – 9)
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/56
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 3 мОм Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота |
Для гибких кабелей: < 12.4 ГГц Для полужестких кабелей в разъёмах прямой конструкции: < 18.0 ГГц Для полужестких кабелей в разъёмах угловой конструкции: < 12.4 ГГц |
| Потери на отражение |
Для гибких кабелей в разъёмах прямой конструкции: ≥ 20.0 дБ / 1 ГГц Для полужестких кабелей в разъёмах прямой конструкции: ≥ 28.5 дБ / 1 ГГц Для полужестких кабелей в разъёмах угловой конструкции: ≥ 25.7 дБ / 1 ГГц |
