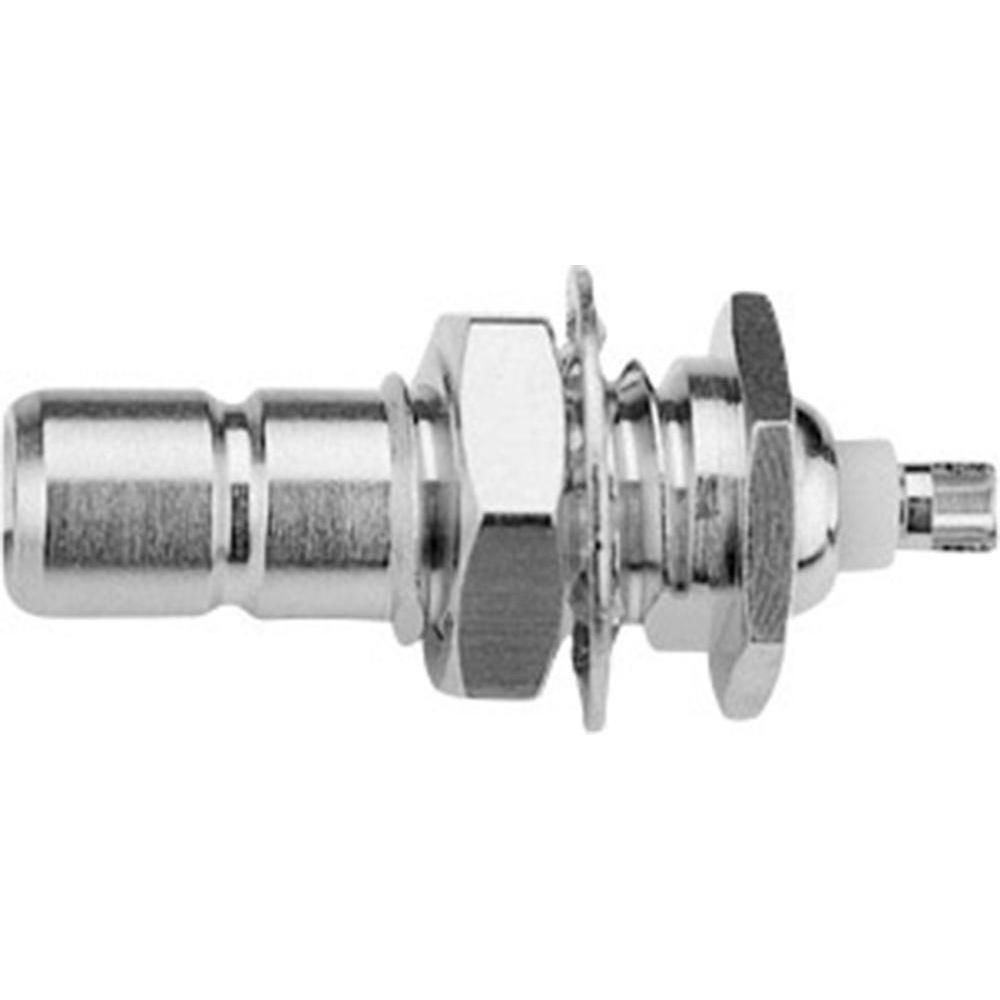

Разъем Telegartner J01160A0031 SMB-типа
Панельный разъём SMB · 50 Ом штекер | пайка | обратное крепление.
Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
- SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частоте до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения / отключения | 14 Н | |
| Материалы |
Пружинящие контакты: бериллиевая бронза | CuBe2 Цельный контакт: латунь | CuZn39Pb3 Детали корпуса: латунь | CuZn39Pb3 Обжимная втулка: медь | Cu Зубчатая стопорная шайба: медный сплав | CuSn6 Изолятор: PTFE |
|
Покрытие
| Детали | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля | Cu1Ni2Au1.27 |
| Внешний проводник | золото | Cu1Ni2Au0.8 (стандартное исполнение, последняя цифра в названии – 1) |
| Остальные металлические детали | золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2) |
Климатические характеристики
| Эксплуатация | Стандарт |
|---|---|
| С изолятором PTFE | IEC 60068 - 1 55/155/21 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник: ≤ 5 мОм внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 4 ГГц |
| Потери на отражение: |
для гибких кабелей в разъёмах прямой конструкции: ≥ 20.0 дБ / 1 ГГц для гибких кабелей в разъёмах угловой конструкции: ≥ 16.5 дБ / 3 ГГц |
Технические характеристики
| Группа/стандарт | Структура | Вес |
|---|---|---|
| 1 г | ||
