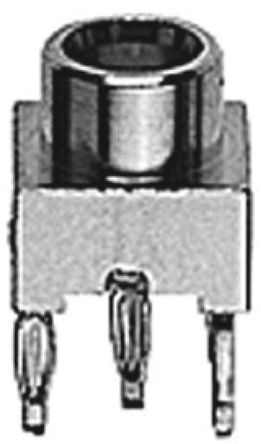

Разъем Telegartner J01271A0041 MCX-типа – это миниатюрные разъёмы с пружинным механизмом зажима и защёлкой, которые подходят для частот до 6 ГГц с контрольным сопротивлением 50 Ом. Они идеально подходят для эластичных и полужестких типов коаксиальных кабелей и предназначены для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. При монтаже кабельных разъёмов MCX используются технологии пайки и обжима. Компактный размер разъёмов MCX позволяет их применение в миниатюрных инструментах и коммуникационном оборудовании.
Механические характеристики
| Коммутационная износостойкость: | стандартное исполнение ≥ 100 | MIL- исполнение ≥ 500 |
| Усилие подключения/отключения: | 14 Н | |
| Материалы: | пружинящие контакты: бериллиевая бронза | CuBe2, цельный контакт: латунь | CuZn39Pb3, детали корпуса: латунь | CuZn39Pb3, обжимная втулка: медь | Cu, зубчатая стопорная шайба: медный сплав | CuSn6, изолятор: PTFE | |
| Покрытие: |
центральный контакт: золото поверх никеля | Cu1Ni2Au1.27, внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение), золото | Cu1Ni2Au1.27 (MIL- исполнение), остальные металлические детали: SnPb8 (для печатных плат), белая бронза | CuSnZn3 Telealloy, никель | Cu2Ni5 |
|
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/21
Электрические характеристики
| Сопротивление проводников: | внутренний проводник ≤ 5 мОм | внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора: | ≥ 1 ГОм | |
| Напряжение пробоя: | 750 В эфф. /50 Гц | |
| Сопротивление: | 50 Ом | |
| Рабочая частота: | < 6 ГГц (CECC 22220) | |
| Потери на отражение: | в разъёмах прямой конструкции ≥ 20.0 дБ /1 ГГц | в разъёмах угловой конструкции ≥ 16.5 дБ /1 ГГц |
Поставляем Разъем Telegartner J01271A0041 MCX-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
