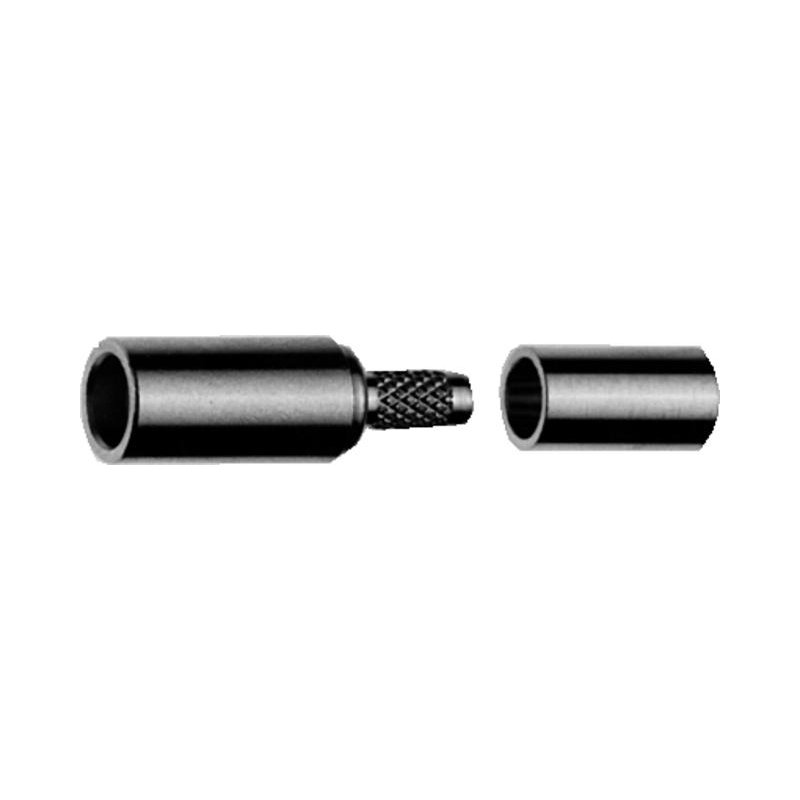

Разъем Telegartner J01271A0181
Кабельный разъем MCX · 50 Ом гнездо | обжим.
Миниатюрные разъёмы MCX снабжены пружинным механизмом зажима с защёлкой и применяются на частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. MCX разъёмы выпускаются для монтажа на печатные платы, используя технологию сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов MCX используются технологии пайки и обжима. Компактный размер разъёмов MCX позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.
Механические характеристики
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения/отключения | 14 Н | |
| Материалы: |
Пружинящие контакты: бериллиевая бронза | CuBe2 Цельный контакт: латунь | CuZn39Pb3 Детали корпуса: латунь | CuZn39Pb3 Обжимная втулка: медь | Cu Зубчатая стопорная шайба: медный сплав | CuSn6 Изолятор: PTFE |
|
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 55/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: |
Внутренний проводник: ≤ 5 мОм Внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота: | < 6 ГГц (CECC 22220) |
| Потери на отражение: |
В разъёмах прямой конструкции: ≥ 20.0 дБ /1 ГГц В разъёмах угловой конструкции: ≥ 16.5 дБ /1 ГГц |
Технические характеристики
Поставляем Разъем Telegartner J01271A0181 (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
