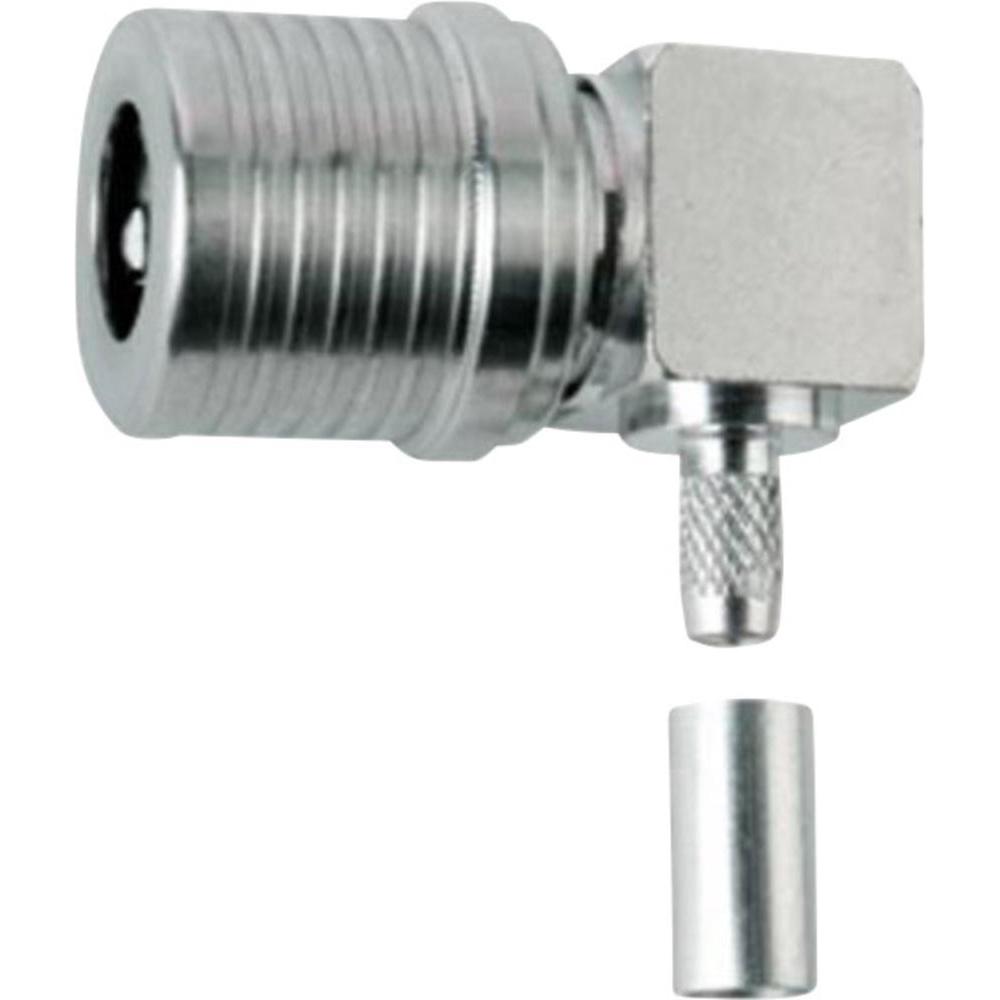

Разъем Telegartner J01420A0085 QLS представляет собой современное решение в мире коаксиальных разъемов. Разъемы QLS с быстросъемным замком являются более эргономичной альтернативой обычным разъемам SMA, что делает их идеальными для различных применений.
В зависимости от типа разъема, возможно применение при частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Эти разъемы совместимы с эластичными и полужесткими кабелями. Специфическим преимуществом разъемов QLS является патентованный механизм замка, который обеспечивает быстрое соединение и надежный контакт без необходимости использования инструмента.
Модели разъемов QLS выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Для кабельных разъемов серии QLS применяются как пайка, так и обжим. Конструкция механизма замка QLS создает высокую добротность соединения, которая обычно достигается только на винтовых разъемах, обеспечивая исключительную надежность контакта даже при механических воздействиях.
Разъемы QLS на 100% совместимы с разъемами QMA. Очевидные преимущества применения разъемов QLS:
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 200 |
| Усилие соединения | 30 Н |
| Усилие разъединения | 20 Н |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1, 40/85/21.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 3 мОм |
| внешний проводник: ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 6 ГГц (18 ГГц) |
Поставляем Разъем Telegartner J01420A0085 QLS (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
