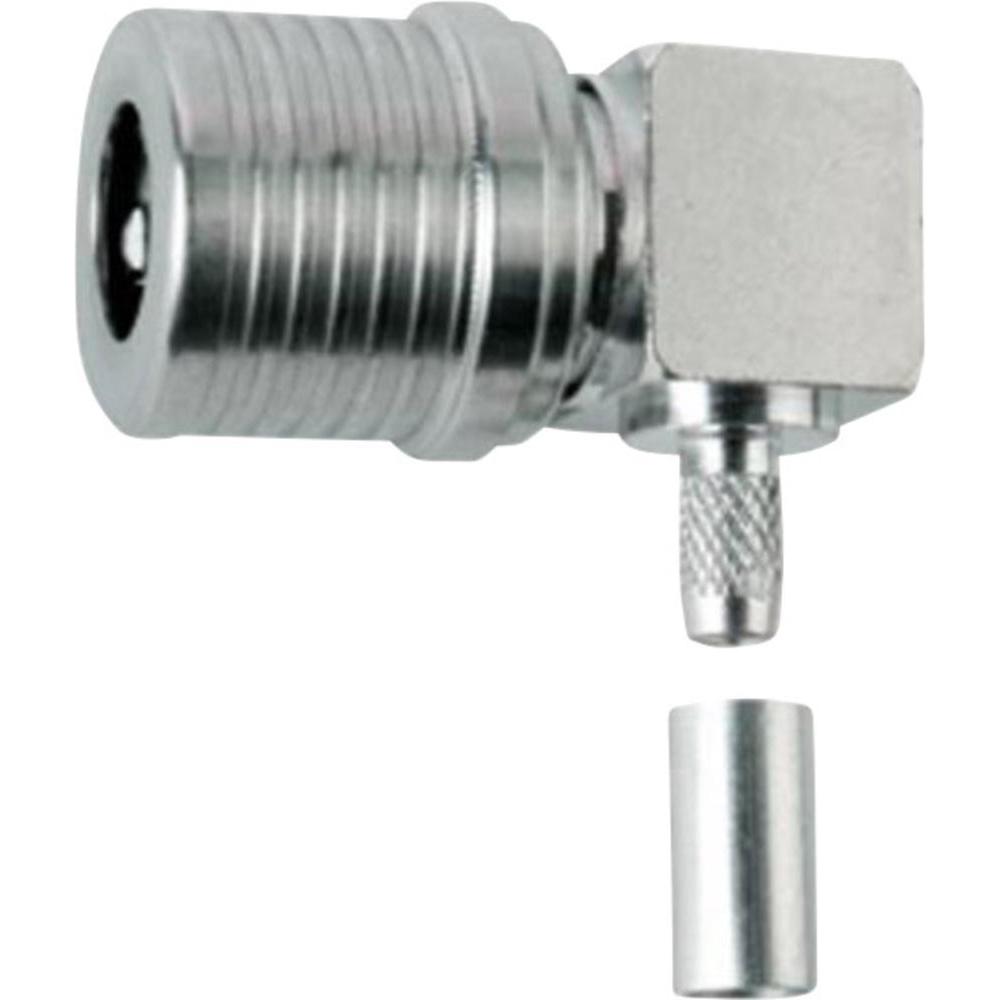

Разъем Telegartner J01420A0035 QLS представляет собой коаксиальный разъем с быстросъемным замком, который является более эргономичной альтернативой обычным разъемам SMA. В зависимости от типа разъема, возможно применение при частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Эти разъемы подходят как для эластичных, так и для полужестких типов кабелей.
Специфическим преимуществом разъемов QLS является патентованный механизм замка, который обеспечивает быстрое соединение, надежный контакт и не требует использования инструмента. Модели разъемов QLS выпускаются для монтажа на печатные платы, используя технологию сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъемов серии QLS используются технологии пайки и обжима.
Конструкция механизма замка QLS создает высокую добротность соединения, достигаемую, как правило, только на винтовых разъемах. Эта конструкция обеспечивает исключительную надежность контакта даже при механических воздействиях, таких как вибрация или механические нагрузки на кабельные жгуты. Разъемы QLS на 100% совместимы с разъемами QMA.
Очевидные преимущества применения разъемов QLS:
| Характеристика | Значение |
|---|---|
| Число коммутаций | ≥ 200 |
| Усилие соединения | 30 Н |
| Усилие разъединения | 20 Н |
Материалы:
Центральный контакт: CuZn39Pb3
Пружинящие контакты: CuBe2
Внешний проводник: CuZn39Pb3
Стальные металлические детали: CuZn39Pb3
Изолятор: PTFE | PE
Уплотнение: силиконовая резина
Обжимная втулка: Cu / CuZn39Pb3
Покрытие:
Центральный контакт: золото поверх никеля | Cu1Ni2Au0.8NIP-Au
Внешний проводник: белая бронза | CuSnZn3 (Telealloy)
Стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / нержавеющая сталь
Климатические характеристики:
Эксплуатация в соответствии с изолятором PTFE согласно IEC 60068 - 1: 40/85/21
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 3 мОм |
| внешний проводник ≤ 2.5 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 6 ГГц (18 ГГц) |
Поставляем Разъем Telegartner J01420A0035 QLS (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
