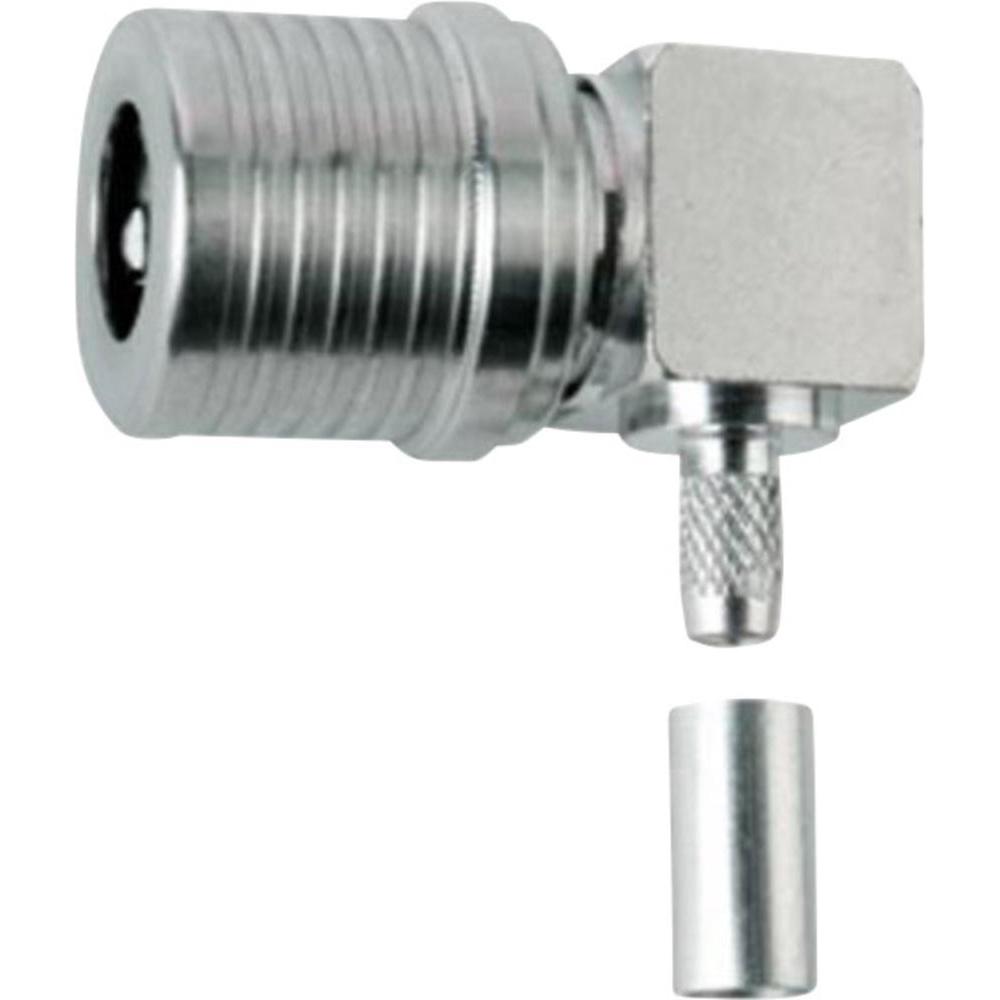

Разъем Telegartner J01420A0095 QLS
Коаксиальные разъемы QLS с быстросъемным замком представляют собой более эргономичную альтернативу обычным разъемам SMA. В зависимости от типа разъёма, возможно применение при частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Разъёмы подходят для эластичных и полужестких типов кабелей. Специфическим преимуществом разъемов QLS является патентованный механизм замка, который обеспечивает быстрое соединение, надежный контакт и не требует использования инструмента.
Модели разъёмов QLS выпускаются для монтажа на печатные платы, используя технологию сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов серии QLS используются технологии пайки и обжима. Конструкция механизма замка QLS создает высокую добротность соединения, достигаемую, как правило, только на винтовых разъемах. Данная конструкция обеспечивает исключительную надежность контакта даже при механических воздействиях, таких как вибрация или механические нагрузки на кабельные жгуты. Разъемы QLS на 100% совместимы с разъемами QMA.
Очевидные преимущества применения разъемов QLS:
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 200 |
| Усилие соединения | 30 Н |
| Усилие разъединения | 20 Н |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/85/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 3 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 6 ГГц (18 ГГц) |
Поставляем Разъем Telegartner J01420A0095 QLS (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
