Коаксиальные разъемы QLS с быстросъемным замком представляют собой более эргономичную альтернативу обычным разъемам SMA. В зависимости от типа разъёма, возможно применение при частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Разъёмы подходят для эластичных и полужестких типов кабелей. Специфическим преимуществом разъемов QLS является патентованный механизм замка, который обеспечивает быстрое соединение, надежный контакт и не требует использования инструмента.
Модели разъёмов QLS выпускаются для монтажа на печатные платы, используя технологию сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов серии QLS используются технологии пайки и обжима. Конструкция механизма замка QLS создает высокую добротность соединения, достигаемую, как правило, только на винтовых разъемах. Данная конструкция обеспечивает исключительную надежность контакта даже при механических воздействиях, таких как вибрация или механические нагрузки на кабельные жгуты. Разъемы QLS на 100% совместимы с разъемами QMA.
Очевидные преимущества применения разъемов QLS:
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 200 |
| Усилие соединения | 30 Н |
| Усилие разъединения | 20 Н |
| Компонент | Материал |
|---|---|
| Центральный контакт | CuZn39Pb3 |
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuZn39Pb3 |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE | PE |
| Уплотнение | Силиконовая резина |
| Обжимная втулка | Cu / CuZn39Pb3 |
| Компонент | Покрытие |
|---|---|
| Центральный контакт | Золото поверх никеля |
| Внешний проводник | Белая бронза |
| Стальные металлические детали | Белая бронза / Нержавеющая сталь |
Эксплуатация в соответствии с изолятором PTFE
IEC 60068 - 1: 40/85/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 3 мОм |
| Сопротивление проводников | внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эфф. / 50 Гц |
| Рабочая частота | < 6 ГГц (18 ГГц) |

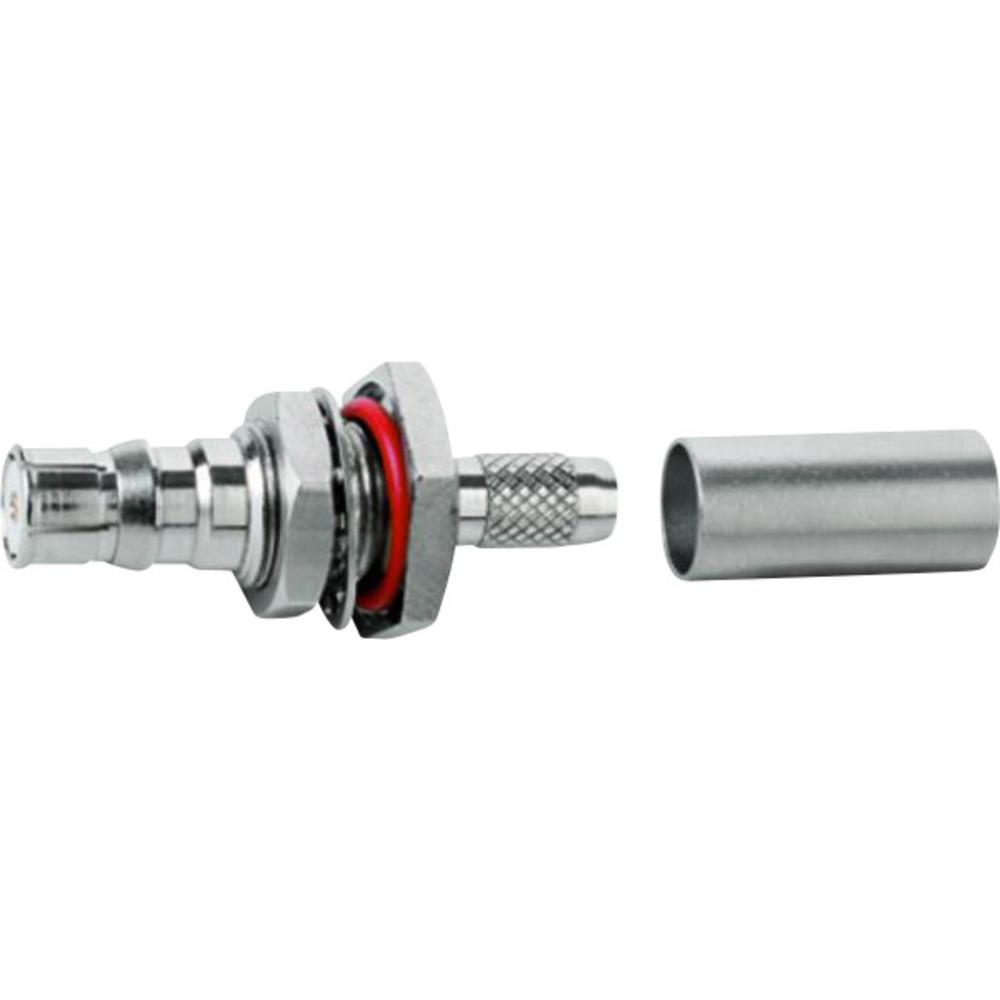

Поставляем Разъем Telegartner J01421A0075 QLS-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
