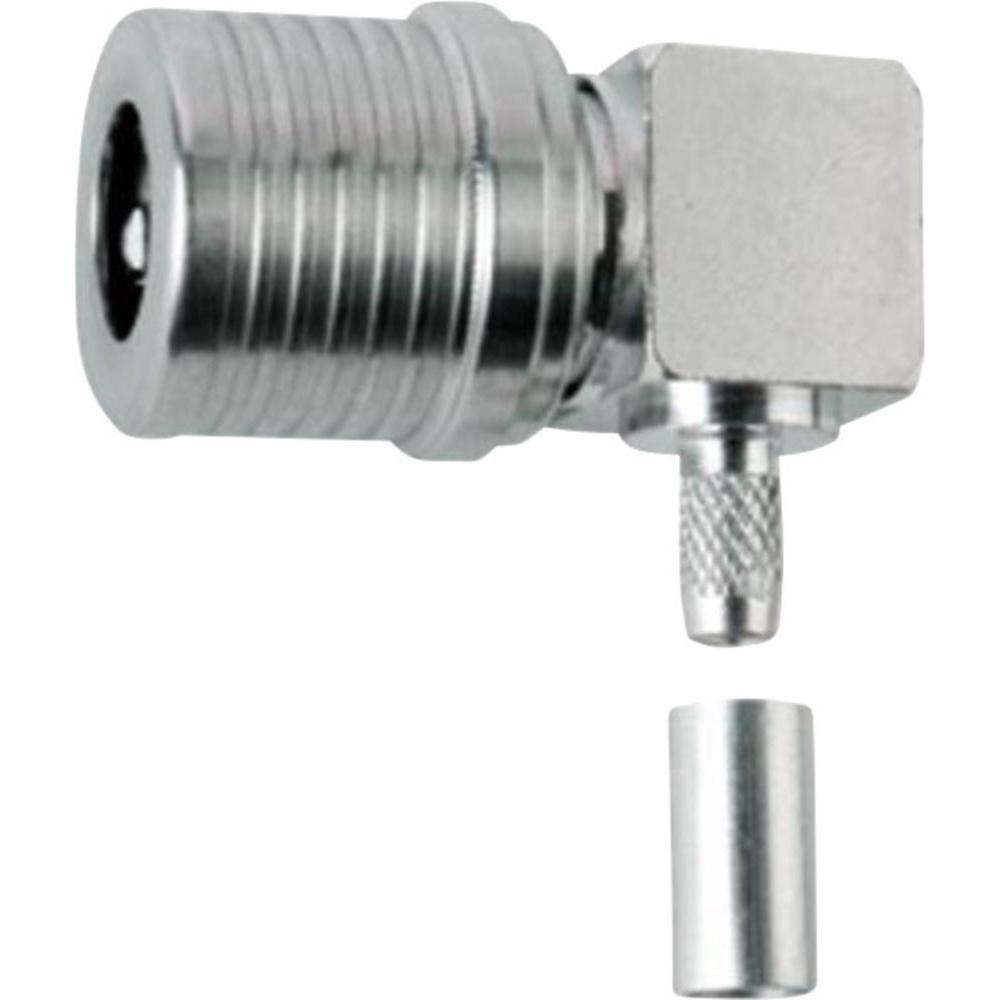

Разъем Telegartner J01420A0115 QLS представляет собой коаксиальный разъем с быстросъемным замком, который является более эргономичной альтернативой обычным разъемам SMA. В зависимости от типа разъема, возможна работа при частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Разъемы идеально подходят для эластичных и полужестких типов кабелей.
Специфическим преимуществом разъемов QLS является запатентованный механизм замка, который обеспечивает быстрое соединение, надежный контакт и не требует использования инструмента. Модели разъемов QLS выпускаются для монтажа на печатные платы с использованием технологии сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъемов серии QLS применяются технологии пайки и обжима.
Конструкция механизма замка QLS создает высокую добротность соединения, достигаемую, как правило, только на винтовых разъемах. Эта конструкция гарантирует исключительную надежность контакта даже под воздействием механических факторов, таких как вибрация или нагрузки на кабельные жгуты. Разъемы QLS на 100% совместимы с разъемами QMA.
Очевидные преимущества применения разъемов QLS:
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 200 |
| Усилие соединения | 30 Н |
| Усилие разъединения | 20 Н |
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/85/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 3 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В эффект./50 Гц |
| Рабочая частота | < 6 ГГц (18 ГГц) |
Поставляем Разъем Telegartner J01420A0115 QLS (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
