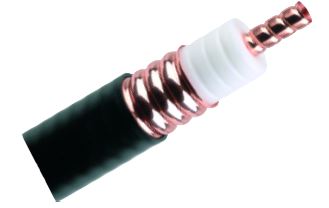

Огнестойкое исполнение сверхгибкого 1/2" коаксиального кабеля RFS CELLFLEX-S Superflexible с безгалогенной малодымной оболочкой LSOH. Радиус изгиба всего 32 мм. Применяется для подвижных перемычек, OEM-сборок и кабельных систем внутри зданий, тоннелей метро. Соответствует IEC 60332-3-24, NFPA 130, CPR. Электрические параметры идентичны SCF12-50J. Импеданс 50 Ом, до 10,6 ГГц.
SCF12-50JFN — огнестойкое исполнение сверхгибкого 1/2" CELLFLEX-S Superflexible. Сочетает уникальный малый радиус изгиба (32 мм) с безгалогенной малодымной оболочкой JFN (LSOH). Сертифицирована по полному пакету пожарных норм: IEC 60332-3-24, IEC 60754-1/-2, IEC 61034-1/-2, UL 1581/1666, NFPA 130, CPR. Электрические параметры полностью идентичны SCF12-50J. Применяется в коротких подвижных перемычках, OEM-сборках, антенных системах внутри тоннелей метро, торговых центров, на объектах с повышенными требованиями к пожарной безопасности.
| Электрические параметры | |
|---|---|
| Импеданс | 50 ± 1 Ом |
| Максимальная частота | 10,6 ГГц |
| Скорость распространения | 77% |
| Погонная ёмкость | 85 пФ/м |
| Погонная индуктивность | 0,217 мкГн/м |
| Пиковая мощность | 24 кВт |
| Пиковое RF-напряжение | 1550 В |
| Сопротивление внутр. проводника DC | 5,3 Ом/км |
| Сопротивление внеш. проводника DC | 5,1 Ом/км |
| Конструкция | |
|---|---|
| Тип | Foam-Dielectric, Corrugated, Superflexible |
| Внутр. проводник | 4,8 мм, медная трубка |
| Диэлектрик | 11,9 мм, вспененный полиэтилен |
| Внеш. проводник | 13,1 мм, гофрированная медь |
| Оболочка | 13,75 мм, LSOH |
| Цвет оболочки | чёрный |
| Механические параметры | |
|---|---|
| Вес | 0,15 кг/м |
| Радиус изгиба, одиночный | 32 мм |
| Радиус изгиба, многократный | 70 мм |
| Изгибающий момент | 1,9 Н·м |
| Растягивающее усилие | 650 Н |
| Шаг крепления (реком./макс.) | 0,4 / 0,8 м |
| Огнестойкость | |
|---|---|
| Огнестойкость | Flame Retardant, LSOH |
| IEC 60332-3-24 | Cat C |
| IEC 60754-1/-2 | Halogen Free, Non Corrosive |
| IEC 61034-1/-2 | Low Smoke |
| UL 1581 / UL 1666 | Riser-rated |
| NFPA 130 | Тоннели метро |
| CPR (EU) | Construction Products Regulation |
| Темп. эксплуатации | −50 до +85 °C |
| МГц | дБ/100м | кВт | МГц | дБ/100м | кВт | МГц | дБ/100м | кВт |
|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,28 | 24 | 500 | 10,0 | 1,45 | 2700 | 25,1 | 0,57 |
| 1 | 0,40 | 24 | 700 | 11,9 | 1,21 | 3000 | 26,7 | 0,54 |
| 10 | 1,29 | 11,2 | 900 | 13,5 | 1,07 | 3500 | 29,1 | 0,49 |
| 30 | 2,28 | 6,32 | 1000 | 14,2 | 1,01 | 4000 | 31,5 | 0,46 |
| 50 | 2,98 | 4,84 | 1500 | 17,8 | 0,81 | 5000 | 35,9 | 0,40 |
| 100 | 4,29 | 3,36 | 1800 | 19,8 | 0,73 | 6000 | 39,9 | 0,36 |
| 150 | 5,29 | 2,73 | 2000 | 21,1 | 0,68 | 8000 | 47,3 | 0,30 |
| 200 | 6,15 | 2,35 | 2200 | 22,3 | 0,65 | 10000 | 53,9 | 0,27 |
| 300 | 7,61 | 1,90 | 2500 | 24,0 | 0,60 | 10600 | 55,8 | 0,26 |
Затухание дано при температуре кабеля 20°C, допуск ±5%. Электрические параметры SCF12-50JFN полностью идентичны SCF12-50J — отличается только оболочка.
Для оконцевания SCF12-50JFN используются те же специальные SCF-разъёмы 1/2", что и для SCF12-50J: серий C02/C03 (Standard) и D01 (Premium OMNI FIT). Огнестойкие разъёмы не требуются — класс пожаробезопасности обеспечивает оболочка кабеля.
| Артикул | Назначение |
|---|---|
| NM-SCF12-D01 | N-Male, Premium, прямой (OMNI FIT) |
| NM-SCF12-C03 | N-Male, Standard, прямой |
| NM-SCF12-C02 | N-Male, Standard, прямой (ранняя версия) |
| NF-SCF12-D01 | N-Female, Premium, прямой |
| NF-SCF12-C03 | N-Female, Standard, прямой |
| NF-SCF12-C02 | N-Female, Standard, прямой (ранняя версия) |
| 716M-SCF12-D01 | 7-16 Male, Premium, прямой |
| 716M-SCF12-C03 | 7-16 Male, Standard, прямой |
| 716M-SCF12-C02 | 7-16 Male, Standard, прямой (ранняя версия) |
| 716F-SCF12-D01 | 7-16 Female, Premium, прямой |
| 716MR-SCF12-C02 | 7-16 Male, Standard, угловой |
Для разделки SCF 1/2" кабеля используются специализированные инструменты.
| Артикул | Назначение |
|---|---|
| TRIM-SET-S12-D01 | Универсальный набор для разделки SCF12 под Premium-разъёмы |
| TRIM-S12-D01 | Инструмент разделки SCF12 |
В серии CELLFLEX-S® Superflexible доступны 2 типоразмера (1/4" и 1/2") в стандартной (J) и огнестойкой (JFN) оболочках. Электрические параметры одинаковы внутри размера — отличается только материал оболочки.
| Артикул | Размер | Оболочка | Применение |
|---|---|---|---|
| SCF14-50J | 1/4" | PE | Сверхгибкий 1/4" уличный |
| SCF14-50JFN | 1/4" | LSOH | Сверхгибкий 1/4" огнестойкий |
| SCF12-50J | 1/2" | PE | Сверхгибкий 1/2" уличный |
| SCF12-50JFN ◀ вы здесь | 1/2" | LSOH | Сверхгибкий 1/2" огнестойкий |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
12 месяцев
Гарантия производителя RFS на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
20+ лет
При штатной эксплуатации в климатических условиях средней полосы.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить RFS SCF12-50JFN
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем RFS SCF12-50JFN CELLFLEX Кабель радиочастотный коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
