NF-SCF12-C03 — разъём CELLFLEX 1/2" (SCF), N female, прямой, Standard C03

RFS · CELLFLEX SCF12 (Superflexible 1/2"), Standard C03 разъём N

NF-SCF12-C03 — разъём CELLFLEX 1/2" (SCF), N female, прямой, Standard C03

Радиочастотный разъём RFS NF-SCF12-C03 с интерфейсом N в исполнении female (гнездо), прямой. Серия Standard C03 для оконцевания гибких кабелей CELLFLEX SCF12 (Superflexible 1/2": SCF12-50J, SCF12-50JFN). Корпус из латуни с триметаллическим покрытием, центральный контакт из посеребрённой бронзы, диэлектрик PTFE, силиконовое уплотнение O-ring. SCF (Superflexible) — гибкая версия CELLFLEX, рассчитанная на трассы с большим количеством изгибов: фидеры в шкафах БС, перемычки внутри тракта, антенные подключения с малым радиусом изгиба. Применяется в фидерных линиях БС GSM/UMTS/LTE/5G NR, антенных трактах, кабельных сборках. VSWR ≤ 1,08 (28,3 dB) до 3,7 ГГц, PIM ≤ −157 dBc.

Интерфейс N Female (гнездо) Серия Standard C03 до 6 ГГц

SCF 1/2"

Размер кабеля

Интерфейс

Female

Тип

6 ГГц

Макс. частота

≤ −157 dBc

PIM

Прямой

Геометрия

О модели

NF-SCF12-C03 — разъём RFS из серии Standard C03 для оконцевания гибких коаксиальных кабелей CELLFLEX SCF12 (Superflexible 1/2"). Обновлённая Standard-серия с расширенной полосой до 6 ГГц. Многократное соединение (50+ циклов). Стабильные параметры VSWR и PIM. Интерфейс N — самый распространённый РЧ-разъём, совместим с большинством БС-оборудования, антенн и измерительных приборов. Версия SCF (Superflexible) рассчитана на трассы с большим количеством изгибов и малым радиусом — фидеры в шкафах БС, перемычки в стесненных условиях, переходы между секциями оборудования. Профиль внутреннего диэлектрика отличается от жёсткого LCF12, поэтому для разделки используется специализированный инструмент. Корпус из латуни с триметаллическим покрытием. Центральный контакт — посеребрённая бронза, диэлектрик PTFE, силиконовый O-ring. Двухчастная конструкция упрощает монтаж и контроль сборки. Соответствует RoHS, REACH, CRoHS.

Серия C03 требует инструмент TRIM-SET-L12-C02 для корректной разделки кабеля. SCF (гибкий) и LCF12 (жёсткий) имеют близкий профиль разделки — один инструмент на оба типа. Самостоятельная разделка ножовкой возможна, но геометрия среза критична для VSWR и PIM — для серийной сборки настоятельно рекомендуется специализированный набор.

Ключевые преимущества

Низкий VSWR ≤ 1,03 (36,6 dB) в полосе 0–1 ГГц, ≤ 1,04 (34,1 dB) в полосе 1–2,7 ГГц, ≤ 1,08 (28,3 dB) в полосе 2,7–3,7 ГГц. Минимальные отражения в фидерном тракте.

Низкие интермоды (PIM) ≤ −157 dBc (3-й порядок). Уровень Standard для типовых БС GSM/UMTS/LTE.

Универсальный РЧ-интерфейс Интерфейс N — самый распространённый разъём в РЧ-индустрии. Совместимость с большинством антенн, БС-оборудования и измерительных приборов.

Триметаллическое покрытие Корпус из латуни с триметаллическим покрытием обеспечивает высокую коррозионную стойкость в уличных условиях.

Силиконовый O-ring Силиконовый O-ring обеспечивает герметизацию IP68 в месте соединения разъёма с внешней оболочкой кабеля.

Multi-thread Tristart Ускоренная многозаходная резьба сокращает время затяжки. Двухчастная конструкция позволяет визуально проконтролировать сборку.

Что означают стандарты защиты

Серия Standard C03

Стандартная серия RFS с расширенной полосой до 6 ГГц. Многократное соединение.

Интерфейс N

Самый распространённый РЧ-разъём. Совместим с большинством БС-оборудования, антенн и измерительных приборов. Импеданс 50 Ом.

Конструкция корпуса

Латунь с триметаллическим покрытием, диэлектрик PTFE, силиконовый O-ring. IP68.

Соответствие нормам

RoHS, REACH, CRoHS (China). Заводская проверка VSWR и PIM.

Технические характеристики

Электрические параметры
Интерфейс	N
Тип	Female (гнездо), прямой
Импеданс	50 Ом
Диапазон частот	DC – 6,0 ГГц
VSWR (0–1 ГГц)	≤ 1,03 (36,6 dB)
VSWR (1–2,7 ГГц)	≤ 1,04 (34,1 dB)
VSWR (2,7–3,7 ГГц)	≤ 1,08 (28,3 dB)
VSWR (3,7–5,0 ГГц)	≤ 1,15 (23,1 dB)
VSWR (5,0–6,0 ГГц)	≤ 1,25 (19,1 dB)
PIM 3-го порядка (2×20 Вт)	≤ −157 dBc

Конструкция
Корпус (Outer)	латунь, триметаллическое покрытие
Центральный контакт (Inner)	посеребрённая бронза
Диэлектрик	PTFE
Уплотнение	силиконовый O-ring

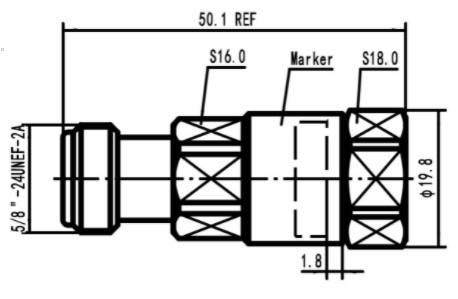

Длина	50,1 мм (1,97")
Внешний диаметр	19,8 мм (0,78")
Геометрия	Прямой (Straight)

Совместимость с кабелем
Совместимые кабели	SCF12-50J, SCF12-50JFN (Superflexible 1/2")
Тип монтажа	Разделка по профилю серии C03 (SCF)
Инструмент	TRIM-SET-L12-C02
Циклы перетягивания	50+ циклов
Момент затяжки	1,5 Н·м (стандартный момент для интерфейса N)

Условия эксплуатации
Темп. эксплуатации	−55°C…+85°C
Темп. установки	−40°C…+60°C
Влажность	до 95% (относительная, без конденсата)
Защита	IP68 (силиконовый O-ring уплотнение, при правильном монтаже)
Срок хранения	Не ограничен (в заводской упаковке)

Совместимые разъёмы

Разъём NF-SCF12-C03 совместим со всеми 1/2" CELLFLEX-кабелями серии SCF12. Электрические параметры внутри подсерии (PE/LSOH/Lite) идентичны — разъём подходит ко всем без модификации.

Артикул	Назначение
SCF12-50J	1/2" CELLFLEX базовый, уличный PE
SCF12-50JFN	1/2" CELLFLEX огнестойкий LSOH
SCF12-50JFNL	1/2" CELLFLEX LSOH с маркировкой длины
SCF12-50JL	1/2" CELLFLEX Lite (Cu-clad Al)

Совместимый инструмент

Для разделки кабеля под разъём NF-SCF12-C03 серии D01 используется набор TRIM-SET-L12-C02. Также понадобится инструмент для зачистки оболочки кабеля.

Артикул	Назначение
TRIM-SET-L12-C02	Универсальный набор для разделки 1/2" под разъёмы серии D01
JSTRIP-12-3	Инструмент для зачистки оболочки 1/2"

Совместимое заземление

Разъём NF-SCF12-C03 не требует отдельного заземления. Заземление выполняется на трассе кабеля — см. рекомендации в карточке кабеля.

Артикул	Назначение
GKSPEED20-12P	Комплект заземления Premium для 1/2" кабеля (на трассе)

Области применения

БС сотовой связи

Подключение фидерного 1/2" кабеля к антеннам, RRH, разделителям, комбайнерам в БС GSM/UMTS/LTE/5G NR.

Антенные системы

Оконцевание фидерных линий ТВ и радиовещательных антенн, систем DMR/TETRA, военной и специальной связи.

Кабельные сборки

Разделка кабеля для самостоятельного изготовления перемычек — альтернатива заводским factory-fit jumpers.

РРЛ-тракты

Соединительные радиорелейные линии — короткие фидерные участки между мачтой и шкафом оборудования.

Антенные решётки

Разъёмы для синфазных антенных решёток БС с распределительными сетями.

Тестовое оборудование

Подключение измерительных приборов (анализаторы спектра, анализаторы антенн, генераторы) к кабельной системе.

Монтаж и настройка

1Перед установкой проверьте разъём на отсутствие механических повреждений. Корпус и центральный контакт должны быть без следов окисления. Polymer claw и компрессионные элементы должны быть в заводском состоянии.

2Размотайте кабель LCF12 необходимой длины. Сделайте разрез под прямым углом. Установите разделочный инструмент TRIM-SET-L12-C02 в соответствии с инструкцией.

3Выполните разделку по профилю D01. Последовательно снимите внешний проводник, диэлектрик, освободите центральный проводник под обжим. Геометрия среза критична — кривой срез прямо ухудшает PIM на десятки dBc.

4Установите центральный контакт разъёма на центральный проводник кабеля. Соберите тыльную часть с polymer claw, проконтролируйте посадку защёлки на гофрировке внешнего проводника — это видно через инспекционные окна корпуса.

5Затяните гайку моментом 25–30 Н·м динамометрическим ключом (стандарт IEC 169-4 для 7-16 DIN). Не превышайте указанный момент — деформация корпуса разъёма необратимо ухудшает PIM. Tristart-резьба ускоряет процесс затяжки.

6Перед подключением к оборудованию выполните измерения VSWR и DTF (Distance-to-Fault) в составе всей сборки. На корректно собранной сборке VSWR в полосе LTE/5G не должен превышать 1,06.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Premium VSWR (B-class) Серии E01 (моноблок) обеспечивают повышенный запас по VSWR — особенно для 5G NR диапазонов.

Длительность соединения Серии C02 и D01 рассчитаны на 50–100 циклов перетягивания, серия E01 (моноблок) — одноразовая.

Заводские кабельные сборки Готовые джамперы (factory-fit jumpers) с заранее установленными разъёмами — см. JUMPER-L12-FFP / JUMPER-L12F-FFP. Альтернатива самостоятельной разделке.

Угловой Right Angle Угловые разъёмы (R в артикуле) удобны там, где не помещается прямой разъём — за антенной, в стеснённых шкафах оборудования.

Сертификация

RoHS (EU) CRoHS (China) REACH IEC 60754-1/-2 ISO 9001

Частые вопросы

Какой кабель совместим с NF-SCF12-C03?Разъём предназначен для гибких 1/2" CELLFLEX-кабелей серии SCF: SCF12-50J (PE, уличный) и SCF12-50JFN (LSOH). SCF (Superflexible) отличается от жёсткого LCF12 более мягким диэлектриком — кабель допускает большие изгибы и используется для коротких трасс с переходами в стесненных условиях.

В чём отличие серии D01 от других серий разъёмов LCF12?Серии разъёмов RFS для 1/2": C02 — стандартная классическая серия, многократное соединение; C03 — обновлённая Standard, до 6 ГГц, многократная; D01 — Premium с улучшенным VSWR и PIM ≤ −163 dBc, polymer claw + 360° компрессия, многократное соединение; E01 — Premium-моноблок (одноразовый, максимальный VSWR/PIM). NF-SCF12-C03 относится к серии C03. Подробнее в обзорной статье по сериям разъёмов.

Какой инструмент нужен для разделки кабеля?Для серии D01 используется набор TRIM-SET-L12-C02. Также понадобится инструмент для зачистки оболочки JSTRIP-12-3. Для одноразовых работ можно использовать ножовку и кусачки, но для серийной сборки настоятельно рекомендуется специализированный набор — он гарантирует точную геометрию разделки.

Какой момент затяжки разъёма?Для интерфейса N: 1,5 Н·м (или плотно вручную). Это значительно меньше, чем для разъёмов 7-16 DIN (25–30 Н·м). Превышение момента деформирует корпус и ухудшает PIM, недостаточный момент даёт нестабильный VSWR.

Можно ли использовать на улице?Да, разъём изначально рассчитан на уличную установку. Корпус с триметаллическим покрытием выдерживает климатические условия, силиконовый O-ring обеспечивает герметизацию IP68. Для жёстких условий (морское побережье, длительное воздействие осадков) рекомендуется дополнительная герметизация термоусадкой в зоне соединения с кабелем.

Альтернатива самостоятельной разделке?Если регулярно делаете кабельные сборки 1/2", инвестиции в инструмент TRIM-SET-L12-C02 окупятся за 5-10 разделок — он гарантирует точную геометрию, что критично для VSWR и PIM. Для одноразовых работ или прототипов можно использовать ножовку и кусачки, но контролируйте измерения VSWR/DTF после монтажа.

Полезные статьи

Интерфейсы 7-16 / N / 4.3-10 → Какой интерфейс выбрать: размеры, моменты затяжки, частоты, мощности. Матрица выбора под задачу.

SCF vs LCF: гибкий или жёсткий → Радиус 32 vs 70 мм, +15% затухания. Когда брать гибкий SCF12, когда жёсткий LCF12.

PIM в фидерной линии → Что такое пассивная интермодуляция, как меряют, как избежать ухудшения PIM при монтаже. Серии C02/C03/D01/E01.
