Разъём N Female серии Premium E01 для гибкого SCF38 — DAS, jumper-перемычки, in-building

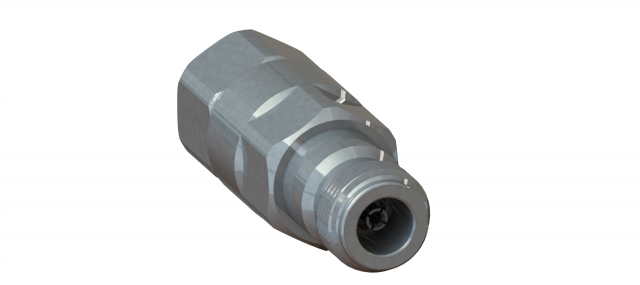

NF-SCF38-E01 — female (гнездовой) разъём N серии Premium E01 (Easy-Fit) для гибкого коаксиального кабеля CELLFLEX SCF 3/8". Применяется в составе jumper-перемычек для DAS-систем (Distributed Antenna Systems), in-building покрытия в торговых центрах, бизнес-центрах, аэропортах, метро. Беспаечная технология монтажа, низкий PIM −163 dBc, защита IP68. Тонкий гибкий SCF38 + Easy-Fit разъёмы — стандартное решение для распределительных линий внутри зданий, где обычный жёсткий LCF не пройдёт по радиусу изгиба.
Разъём NF-SCF38-E01 относится к серии RFS Premium E01 (Easy-Fit) для гибких кабелей малого диаметра. Технология беспаечной сборки с механическим обжимом обеспечивает воспроизводимое качество соединения и стабильный PIM −163 dBc. В отличие от Easy-Fit разъёмов для жёстких LCF-кабелей, разъёмы серии E01 для гибких SCF имеют более компактную конструкцию и упрощённый процесс сборки на трассе.
Гибкий кабель CELLFLEX SCF38 (3/8") имеет минимальный радиус изгиба ~25 мм против ~70 мм у жёсткого LCF38. Это критически важно для прокладки в стесненных условиях: внутри подвесных потолков торговых центров, в стояках лифтов, по стеновым обводам в шкафах БС. SCF38 в паре с разъёмами E01 — типовое решение для jumper-перемычек длиной 0,5–3 м, соединяющих оборудование в шкафу со стационарной фидерной трассой.
Интерфейс N (Type N, IEC 61169-16) на SCF38 применяется в DAS-системах от ведущих производителей (CommScope, Comba, JMA, Andrew). Распределительные оптические сплиттеры, repeater-блоки, point-of-interface, антенны DAS — большинство этого оборудования на входе/выходе имеет именно N-разъёмы. Использование 7-16 DIN на тонком SCF38 редко оправдано: преимущество в PIM теряется при таких малых сечениях, а размер разъёма становится несоразмерным кабелю.
Сплошной центральный контакт + Easy-Fit обжим = стабильный PIM на уровне Premium-серии. Подходит для критичных DAS-систем в крупных ТЦ, БЦ, на стадионах.
Easy-Fit без пайки: на тонком SCF38 сборка занимает в 2 раза меньше времени, чем на LCF78. На крупных DAS-проектах с сотнями разъёмов экономит десятки человеко-часов.
Полная герметизация для прокладки во влажных помещениях (бассейны, паркинги), на улице (наружные DAS), в метрополитенах с конденсатом.
SCF38 имеет минимальный радиус изгиба 25 мм — позволяет монтаж в стесненных условиях, под потолками, в распределительных шкафах с плотной компоновкой.
| Параметр | Значение |
|---|---|
| Конструкция | |
| Тип изделия | Разъём коаксиальный |
| Интерфейс | N (Type N) |
| Тип сочленения | Female (гнездовой) |
| Исполнение | прямой |
| Серия | Premium E01 (Easy-Fit) |
| Технология монтажа | беспаечный механический обжим |
| Совместимый кабель | CELLFLEX SCF38-50J / -50JFN (3/8") |
| Материал корпуса | латунь с никелевым покрытием |
| Центральный контакт | пружинная бронза с серебряным покрытием |
| Внешний контакт | латунь с покрытием серебром |
| Диэлектрик | PTFE (тефлон) |
| Уплотнение | силиконовая резина / EPDM |
| Электрические параметры | |
| Диапазон рабочих частот | DC – 12,4 ГГц |
| Импеданс | 50 Ω |
| VSWR (типовое) | ≤ 1.10 |
| Вносимое затухание (Insertion Loss) | < 0,1 dB |
| PIM 3-го порядка (2×20 Вт) | −163 dBc |
| Максимальная мощность | 500 Вт CW @ 1 ГГц |
| Момент затяжки | 1,5–2,0 Н·м |
| Условия эксплуатации | |
| Класс защиты | IP68 |
| Температурный диапазон | −45 ... +85 °C |
| Соответствие стандартам | IEC 61169-16, RoHS, REACH, IP68 |
Distributed Antenna Systems в ТЦ (МЕГА, ИКЕА, ТРЦ-«Авиапарк»), БЦ-небоскрёбах (Москва-Сити), аэропортах (Домодедово, Шереметьево). Покрытие GSM/UMTS/LTE на всех уровнях здания.
Покрытие сотовой связи на станциях и в перегонах. Распределительные линии от base-station-комнаты к антеннам в платформенной части.
Соединение оборудования в шкафах БС (RU, DU, distribution-блоки) со стационарной магистральной трассой. Малый радиус изгиба критичен в шкафах с плотной компоновкой.
Гибкий SCF38 удобнее в стенде, чем жёсткий LCF38. Используется для подключения тестируемых устройств (DUT) к измерительным приборам в полосе до 12 ГГц.
Подготовка кабеля. SCF38 разделывается специнструментом для гибких кабелей малого диаметра. Снимается оболочка, гофрированный внешний проводник зачищается, центральный проводник готовится под механический обжим. Качество разделки контролируется визуально — никаких заусенцев или загибов на гофре, чистый срез центрального проводника.
Сборка на трассе. Easy-Fit разъём собирается за 3–5 минут на холодной трассе. Корпус накручивается на подготовленный кабель, обжимается обжимным инструментом серии E01. Качество сборки контролируется тестером (рефлектометром): должен быть стабильный VSWR < 1.10 и PIM не хуже −160 dBc.
Гидроизоляция. Все уличные и влажные сочленения обязательно герметизируются комплектом WPFG-1: мастика-герметик в один слой, поверх 2 слоя ПВХ-ленты с перекрытием 50%. Для DAS внутри помещений достаточно одного слоя термоусадочной муфты — главное защитить от конденсата и пыли при чистке.
Купить NF-SCF38-E01 в Москве
Со склада или под заказ — уточните количество и сроки
8 (800) 505-92-60 · sales@bbrc.ru · ООО «ББРС.РУ»
Поставляем NF-SCF38-E01 Разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
