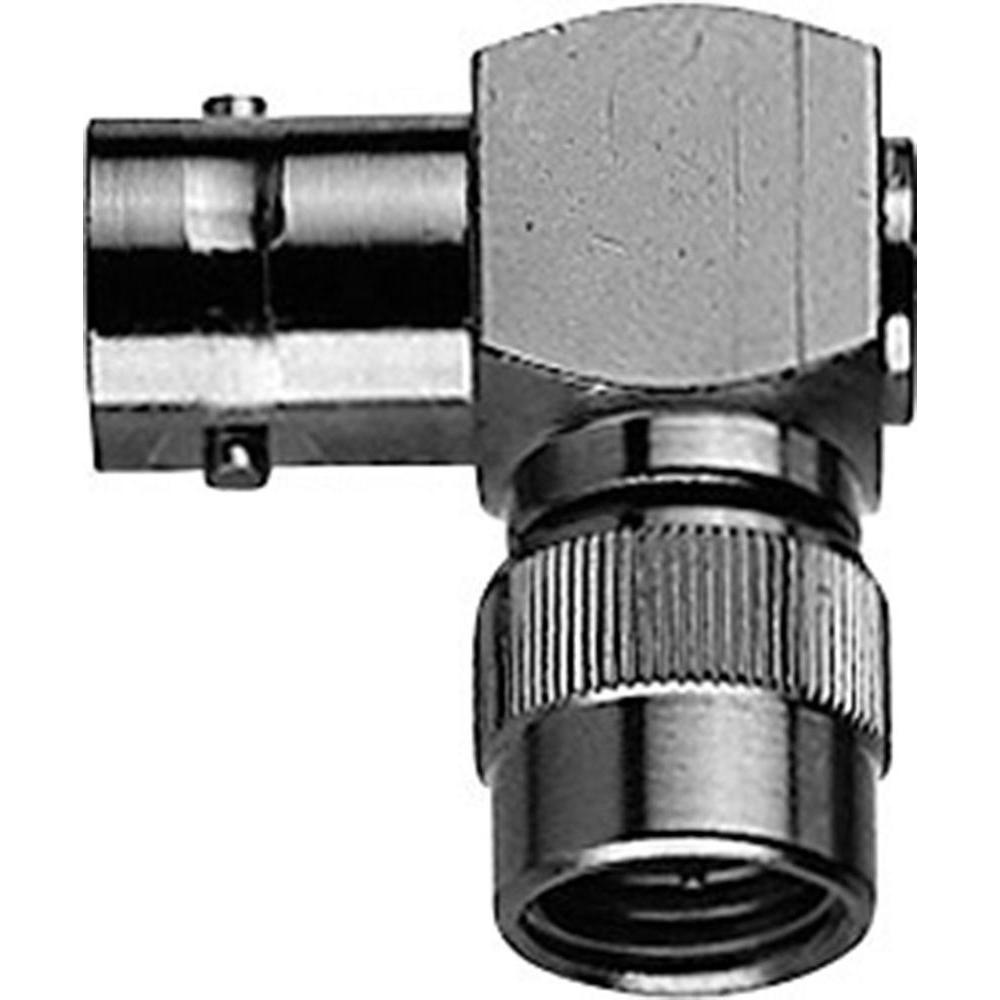

Telegartner J01008A0074 - Переходник BNC-Mini-UHF
Кабельный переходной адаптер 50 Ом · BNC гнездо > Mini UHF штекер
BNC гнездо
Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Mini-UHF штекер
Кабельные разъемы Mini-UHF - миниатюрная серия UHF разъемов c винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы Mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов Mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 100 |
| Материалы | Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: латунь | CuZn39Pb3 Остальные металлические детали: латунь | CuZn39Pb3 Изолятор: полиоксиметилен | POM |
| Покрытие | Центральный контакт: золото поверх никеля | Ni2Au0.8 Внешний проводник: никель | Cu2Ni5 Остальные металлические детали: никель | Cu6Ni6 |
| Температурный режим | -40 .. +60 °C |
| Соответствие RoHS | 2011/65/EU |
| Сопротивление проводников | Внутренний проводник: ≤ 5 мОм Внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 335 В эфф. /50 Гц |
| Рабочая частота | 0 – 2.5 ГГц |
| Вес | 25 г |
Поставляем Telegartner J01008A0074 - Переходник BNC-Mini-UHF под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
