Цену и сроки подтвердит менеджер.

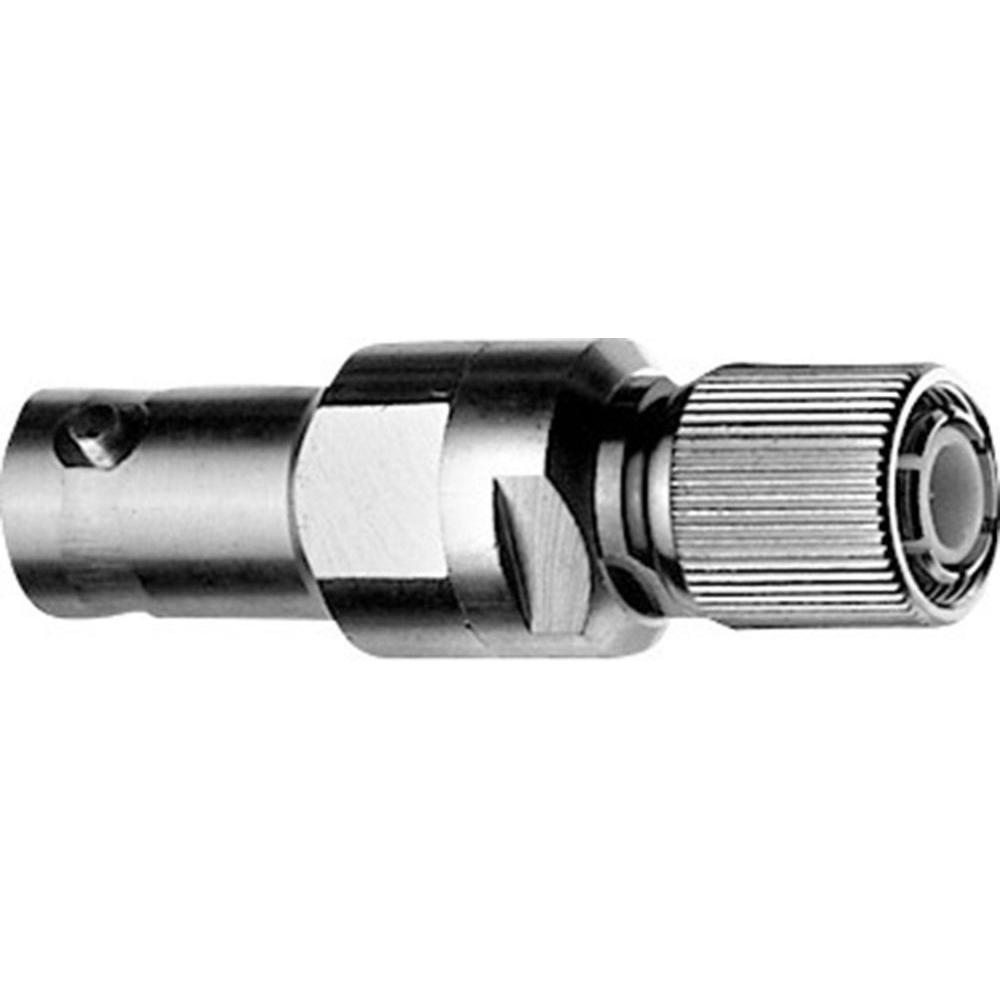

Кабельный переходной адаптер 75 Ом · BNC штекер > 1.6/5.6 штекер.
Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Разъёмы 1.6/5.6 представлены с 3 различными видами соединений. Единый дизайн-конструкция штекера подходит ко всем трём типам соединений:
Максимальная частота применения составляет 1 ГГц. Сопротивление кабельного соединения - 75 Ом для всех типов разъёмов. Модели 1.6/5.6 доступны для монтажа на печатные платы по технологии сквозной пайки. Для монтажа панельных разъёмов используются технологии закрутка и пайки. Разъёмы 1.6/5.6 широко распространены во многих видах коммуникационного оборудования.
| Параметр | Значение |
|---|---|
| BNC - IEC 61169-8 | Размеры интерфейса в соответствии со стандартом |
| 1.6/5.6 - IEC 61169-13 | |
| Коммутационная износостойкость | ≥ 500 |
| Усилие подключения/отключения | винтовая фиксация ≤12 /2.2 - 10 Н |
| Элемент | Материал |
|---|---|
| Центральный контакт | латунь | CuZn39Pb3 |
| Внешний проводник | латунь | CuZn39Pb3 |
| Остальные металлические детали | латунь | CuZn39Pb3 |
| Изолятор | политетрафторэтилен | PTFE |
| Элемент | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля | NiP-Au |
| Внешний проводник | никель | Cu2Ni5 |
| Остальные металлические детали | никель | Cu2Ni5 |
| Параметр | Значение |
|---|---|
| Режим эксплуатации в соответствии с IEC 60068 - 1 | 40/85/21 |
2002/95/EC
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 3 мОм, внешний проводник ≤ 2 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц |
| Сопротивление | 75 Ом |
| Рабочая частота | 0 - 3 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | структура 5 ГГц |
| Вес | 32 г |
Поставляем Telegartner J01008A0812 - Переходник BNC-1.6/5.6 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
