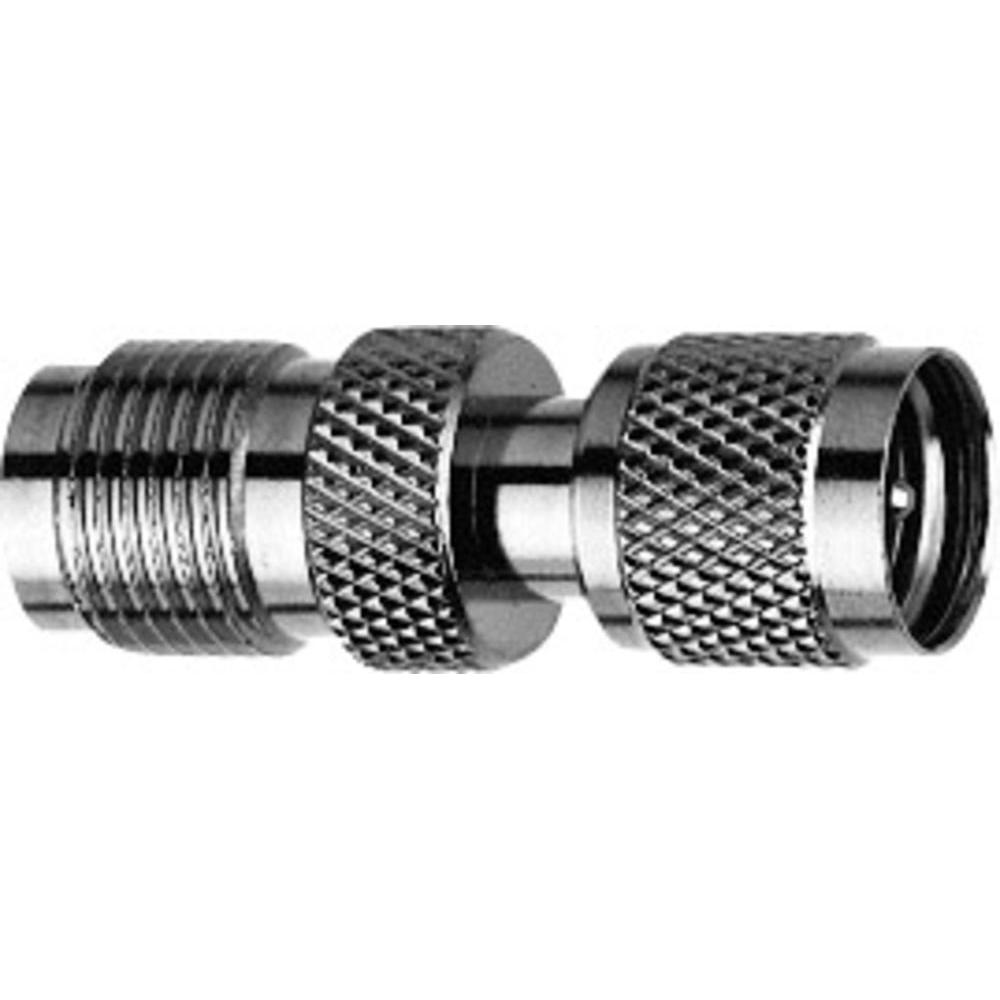

Кабельный переходной адаптер: TNC гнездо > Mini UHF штекер.
Среди коаксиальных разъёмов широко распространены разъёмы TNC. Схожие с BNC, разъёмы при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 75 Ом. TNC подходят для эластичных и полужестких типов кабеля. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной опрессовки контактов. Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Использование разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Кабельные разъемы Mini-UHF - миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы Mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов Mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
| Технические характеристики | |
|---|---|
| TNC | IEC 61169-17 |
| Mini-UHF | standard |
| Коммутационная износостойкость | ≥ 100 |
| Рекомендуемый момент затяжки соединения | 30 - 50 Н см |
| Материалы: | центральный контакт: латунь | CuZn39Pb3, внешний проводник: латунь | CuZn39Pb3, изолятор: полиоксиметилен | POM |
| Покрытие: | центральный контакт: золото поверх никеля | Ni2Au0.8, внешний проводник: никель | Cu2Ni5 |
| Температурный режим | -40 .. +85 °C |
| Соответствие RoHS | 2002/95/EC |
| Сопротивление проводников: | внутренний проводник: ≤ 3 мОм, внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 335 В эффект./50 Гц |
| Рабочая частота | 0 – 2.5 ГГц |
| Вес | 29 г |
Промышленное оборудование Telegartner J01019F0018 - Переходник TNC-Mini-UHF от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
