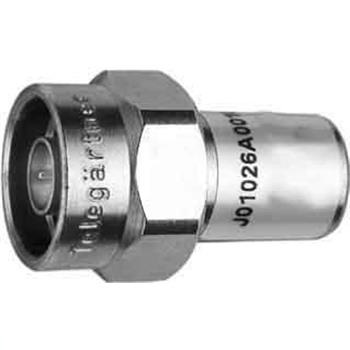

Нагрузочное сопротивление N-типа 50 Ом производства Telegärtner (Германия). Рабочий диапазон 0–18 GHz, мощность 2 W. Кабельная группа E (RG58C/U, LMR195). Монтаж: центральный контакт — crimped, внешний — crimped. Применяется для согласования неиспользуемых N-портов в антенно-фидерных трактах, измерительной технике, ВЧ-системах. Корпус латунь с никелированием, изолятор PTFE. RoHS-совместим.
J01026A0012 — N нагрузка 50 Ом, 2 W Вт, группа E производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–18 GHz. Совместим с кабельной группой E: RG58C/U, LMR195. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — crimped, внешний — crimped. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–18 GHz |
| Рабочая мощность | 2 W |
| Механические характеристики | |
|---|---|
| Тип/исполнение | termination plug |
| Конфигурация контактов | male |
| Стандарт интерфейса | IEC 61169-16 |
| Способ монтажа центрального контакта | crimped |
| Способ монтажа внешнего контакта | crimped |
| Совместимые кабели (группа E) | |
|---|---|
| Список | RG58C/U, LMR195 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01026A0012 принадлежит к серии J01026 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01026A0012 ◀ | J01026A0007 | J01026A0009 | J01026A0010 |
|---|---|---|---|---|
| Тип | termination plug | termination plug | termination plug | termination plug |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–18 GHz | 0–18 GHz | 0–18 GHz | 0–18 GHz |
| Конфигурация | male | male | male | male |
| Кабельная группа | E | E | E | G |
| Цена, ₽ | 2 447 | 2 769 | 2 769 | 7 668 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01026A0012
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Telegartner J01026A0012 - Нагрузочное сопротивление N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
