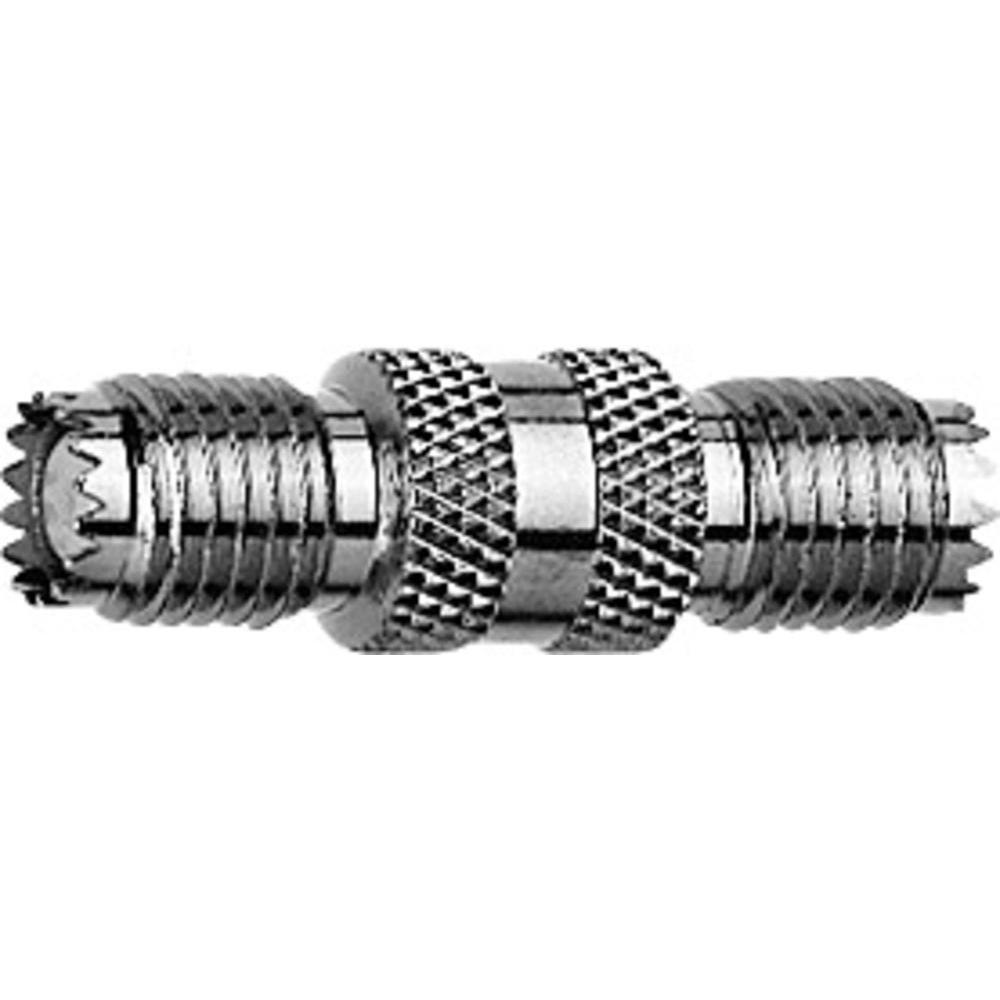

Telegartner J01047F0001 - Переходник Mini-UHF
Кабельный проходной адаптер Mini-UHF гнездо > гнездо. Кабельные разъемы Mini-UHF - миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы Mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов Mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
Механические характеристики
| Материалы | Покрытие |
|---|---|
| Пружинящий контакт: бронза | CuSn6 Внешний проводник: латунь | CuZn39Pb3 Остальные металлические детали: латунь | CuZn39Pb3 Изолятор: POM / PP / PTFE |
центральный контакт: золочение поверх никеля | Cu1Ni2Au0.8 внешний проводник: серебро поверх меди | Cu2Ag5 остальные металлические детали: никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 40/085/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 5 мОм внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Рабочая частота | < 2.5 ГГц |
Технические характеристики
| Группа/Стандарт | Структура | Вес |
|---|---|---|
| - | до 2.5 ГГц | 11 г |
Промышленное оборудование Telegartner J01047F0001 - Переходник Mini-UHF от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
