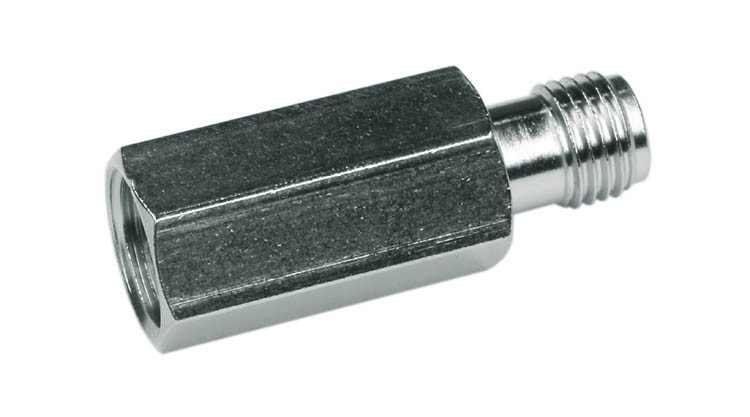

Кабельный переходной адаптер 50 Ом · FME штекер > SMA гнездо.
Разъемы FME - это миниатюрные коаксиальные разъемы с резьбовым соединением, используемые на частоте до 2 ГГц с сопротивлением кабельного тракта не более 50 Ом. Доступны варианты разъемов для эластичных и подобных им кабелей. Основная область применения FME серии: мобильные телекоммуникации, преимущественно, в транспортных средствах, благодаря компактному размеру и высокой износостойкости.
Среди коаксиальных разъёмов c резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов и адаптеров выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъемов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | |
|---|---|
| FME - standard | Размеры интерфейса в соответствии со стандартом |
| SMA - IEC 61169-15 | |
| Коммутационная износостойкость | ≥ 500 |
| Рекомендуемый момент затяжки соединения | 79 - 113 Н см |
| Материалы | |
|---|---|
| Центральный контакт | бериллиевая бронза |
| Внешние проводники | латунь | CuZn39Pb3 |
| Изолятор | политетрафторэтилен | PTFE |
| Уплотнение | силиконовая резина |
| Климатические характеристики | |
|---|---|
| Режим эксплуатации в соответствии c IEC 60068 - 1 | 40/085/21 |
| Температурный режим | -40 .. +85 °C |
| Соответствие RoHS | 2011/65/EU |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников: внутренний проводник | ≤ 10 мОм |
| Сопротивление проводников: внешний проводник | ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Рабочая частота | 0 - 2 ГГц |
| Технические характеристики | Значение |
|---|---|
| Группа/стандарт | 2 ГГц |
| Вес | 12 г |
Поставляем Telegartner J01703A0000 - Переходник FME-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
